[求助] 研一的新人，求老师们给看看这张图的电导率哪个高，谢谢了 已有4人参与

刚开始做实验，导师让做关于电解质的东西，可我一点这方面的基础也没有，费老劲做了个交流阻抗图还不会分析，求大家帮帮忙。你们就是我科研道路的启明灯，第二导师。

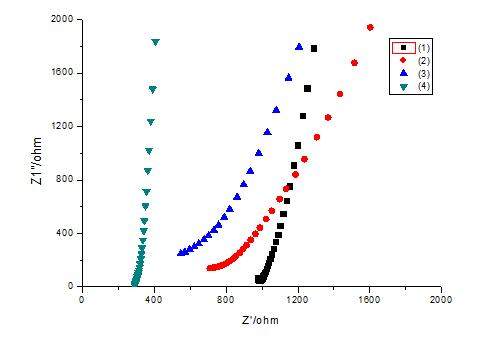

看文献说从这阻抗谱中可以算出电导率大小，求告诉一下这四个曲线哪个好点，哪个电导率高些，怎么看啊？

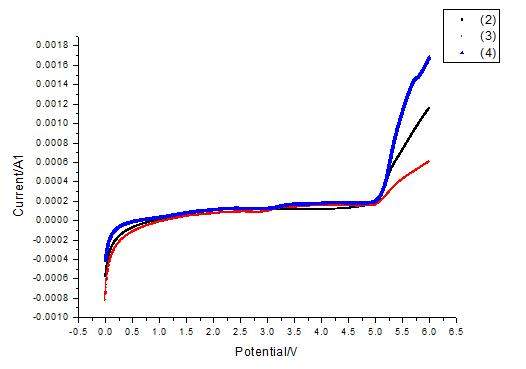

还有这个线性扫描的，怎么看数据的好坏啊？

再发不上图我就没金币了。。。

研一的新人，求老师们给看看这张图的电导率哪个高，谢谢了


研一的新人，求老师们给看看这张图的电导率哪个高，谢谢了-1
回复此楼

» 猜你喜欢
1楼 2014-03-24 22:11:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Xxxxxy

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
冰棒化水: 金币+2, ★有帮助 2014-03-26 10:00:58
阻抗图里面一般是与横轴相交的那个点的横坐标是电阻值，电阻越小电导率越高，有对应的计算公式，可以查查看。线性扫描这个应该看后面起峰吧，斜率越大电导率越高
赞一下 回复此楼
2楼2014-03-25 11:01:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qhp8806

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
我也不是很懂，先谈一下我的理解：第一张图，交流阻抗谱，横轴上的点代表电阻值，4的电阻值最低，则电导为电阻倒数，4电导最高。第二张图，可以根据在最后电流斜率上升幅度来看，在同样的电压下，电流上升的越快，表明电阻越低，同样电导越大，同样也是4最大。
赞一下 回复此楼
3楼2014-03-26 08:41:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l30746356111

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
这个要看有几个界面了，如果存在界面的话，以第一张图中斜率作为判断标准，斜率越高，材料内部传导更容易，电导率越高1
赞一下 回复此楼
4楼2014-03-26 08:54:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冰棒化水

新虫 (小有名气)
引用回帖:
4楼: Originally posted by l30746356111 at 2014-03-26 08:54:02
这个要看有几个界面了，如果存在界面的话，以第一张图中斜率作为判断标准，斜率越高，材料内部传导更容易，电导率越高1

我怎么听过别人说斜率接近45度性能比较好呢？
赞一下 回复此楼
5楼2014-03-26 10:02:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冰棒化水

新虫 (小有名气)
引用回帖:
3楼: Originally posted by qhp8806 at 2014-03-26 08:41:20
我也不是很懂，先谈一下我的理解：第一张图，交流阻抗谱，横轴上的点代表电阻值，4的电阻值最低，则电导为电阻倒数，4电导最高。第二张图，可以根据在最后电流斜率上升幅度来看，在同样的电压下，电流上升的越快，表 ...

我记得听过别人说阻抗谱中斜率接近45度性能比较好，能解释一下吗
赞一下 回复此楼
6楼2014-03-26 10:05:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l30746356111

木虫 (小有名气)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 冰棒化水 at 2014-03-26 10:02:20
我怎么听过别人说斜率接近45度性能比较好呢？...

你可以测试下纯金属，或者其它的两种已知电导率的物质来验证一下
赞一下 回复此楼
7楼2014-03-27 08:37:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Xxxxxy

木虫 (小有名气)

【答案】应助回帖

★
冰棒化水: 金币+1, ★有帮助 2014-03-27 15:44:33
引用回帖:
6楼: Originally posted by 冰棒化水 at 2014-03-26 10:05:01
我记得听过别人说阻抗谱中斜率接近45度性能比较好，能解释一下吗...

没听说过有这么一说，横轴是实轴，纵轴是虚轴，代表的是感抗和阻抗的变化，虚轴为零时的横轴坐标即是实际阻抗，有时不跟横轴相交，就选虚轴最小的点的横坐标值，没听说过跟45度有关系
赞一下 回复此楼
8楼2014-03-27 09:14:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aaavvv000

禁虫 (著名写手)
感谢参与，应助指数 +1
本帖内容被屏蔽
9楼2014-03-27 11:16:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冰棒化水

新虫 (小有名气)
引用回帖:
9楼: Originally posted by aaavvv000 at 2014-03-27 11:16:46
你这个我不太懂诶，我自己做的是半导体陶瓷这一块，阻抗图是一个半圆

还是很感谢
回复此楼
10楼2014-03-27 15:45:34
