[交流] interface

由gambit导入到fluent中，当check完网格后总是出现的问题
Note: zone-surface: cannot create surface from sliding interface zone.
Creating empty surface.
Note: zone-surface: cannot create surface from sliding interface zone.
Creating empty surface.
这样会不会影响结果，上网查过有的说是interface的原因，可能是正则非正则网格的问题
回复此楼

» 猜你喜欢
努力学好每个要学好的软件
1楼 2014-03-24 10:56:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wsty1987

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
如果只有一个计算域，应该是不会出现这样提示的

有多个计算域，且他们的交界面没有共节点的话，是需要手动建立interface的，

你看下你的Fluent操作界面左栏中的interface是灰色的还是激活的？
赞一下(1人) 回复此楼
2楼2014-03-24 21:22:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsty1987

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by xiao123lin5 at 2014-03-26 19:46:34
是激活的。。。。。怎么办是好...

激活的话说明你输入fluent的网格中已经确定了两个交界面的类型为interface，你需要创建一个interface组，分别选择左右两边的交界面，考虑传热问题的话勾选下面的coupled，然后确定就好了
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

xiao123lin5
5楼2014-03-26 20:10:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao123lin5

新虫 (小有名气)
引用回帖:
10楼: Originally posted by wsty1987 at 2014-03-27 20:16:33
为什么你要把四方体与圆柱分开来划分网格呢，分开后才有相切的概念！如果它们是一个整体，就没有相切的问题了

这就是又一个让人郁闷的一件事了， 如果没分开，依旧出现上面所得错误。。。现在都不知道怎么弄是好
赞一下(1人) 回复此楼
努力学好每个要学好的软件
12楼2014-03-27 21:35:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xiao123lin5

新虫 (小有名气)
引用回帖:
2楼: Originally posted by wsty1987 at 2014-03-24 21:22:04
如果只有一个计算域，应该是不会出现这样提示的

有多个计算域，且他们的交界面没有共节点的话，是需要手动建立interface的，

你看下你的Fluent操作界面左栏中的interface是灰色的还是激活的？

是激活的。。。。
回复此楼
努力学好每个要学好的软件
3楼2014-03-26 19:45:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao123lin5

新虫 (小有名气)
引用回帖:
2楼: Originally posted by wsty1987 at 2014-03-24 21:22:04
如果只有一个计算域，应该是不会出现这样提示的

有多个计算域，且他们的交界面没有共节点的话，是需要手动建立interface的，

你看下你的Fluent操作界面左栏中的interface是灰色的还是激活的？

是激活的。。。。。怎么办是好
赞一下 回复此楼
努力学好每个要学好的软件
4楼2014-03-26 19:46:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao123lin5

新虫 (小有名气)
送红花一朵
引用回帖:
5楼: Originally posted by wsty1987 at 2014-03-26 20:10:01
激活的话说明你输入fluent的网格中已经确定了两个交界面的类型为interface，你需要创建一个interface组，分别选择左右两边的交界面，考虑传热问题的话勾选下面的coupled，然后确定就好了...

谢谢谢  很棒  试了试成功了
赞一下 回复此楼
努力学好每个要学好的软件
6楼2014-03-27 13:30:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao123lin5

新虫 (小有名气)
引用回帖:
5楼: Originally posted by wsty1987 at 2014-03-26 20:10:01
激活的话说明你输入fluent的网格中已经确定了两个交界面的类型为interface，你需要创建一个interface组，分别选择左右两边的交界面，考虑传热问题的话勾选下面的coupled，然后确定就好了...

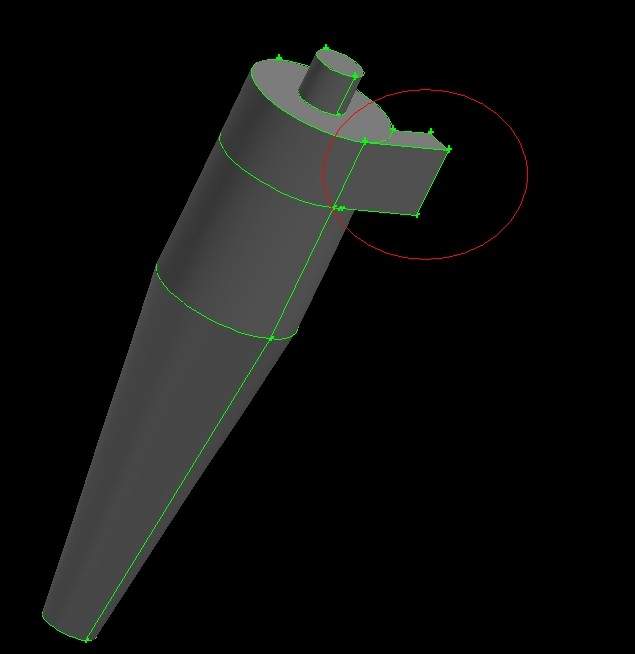

那您知道旋风分离器 入口那一块是怎么用GAMBIT划分网格的嘛  我划分的总是出现这样的提示
interface


interface-1
赞一下 回复此楼
努力学好每个要学好的软件
7楼2014-03-27 17:05:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsty1987

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiao123lin5: 金币+1 2014-03-27 19:28:31
引用回帖:
7楼: Originally posted by xiao123lin5 at 2014-03-27 17:05:15
那您知道旋风分离器 入口那一块是怎么用GAMBIT划分网格的嘛  我划分的总是出现这样的提示


...

不好意思，没用过GAMBIT划网格！不过你这个模型不是很复杂

提示的意思是大概就是一个网格的角度太大（出现了较大钝角或较小锐角），估计是你那个1/4圆的那个地方网格出现了问题
赞一下 回复此楼
8楼2014-03-27 18:30:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao123lin5

新虫 (小有名气)
引用回帖:
8楼: Originally posted by wsty1987 at 2014-03-27 18:30:13
不好意思，没用过GAMBIT划网格！不过你这个模型不是很复杂

提示的意思是大概就是一个网格的角度太大（出现了较大钝角或较小锐角），估计是你那个1/4圆的那个地方网格出现了问题...

谢谢谢    是不复杂 可是那个四方体与圆柱相切处总是影响整个网格质量      很简单但划分不出来  很郁闷
赞一下 回复此楼
努力学好每个要学好的软件
9楼2014-03-27 19:29:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsty1987

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
为什么你要把四方体与圆柱分开来划分网格呢，分开后才有相切的概念！如果它们是一个整体，就没有相切的问题了
赞一下 回复此楼
10楼2014-03-27 20:16:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
