[求助] 交流阻抗的参数设置 已有2人参与

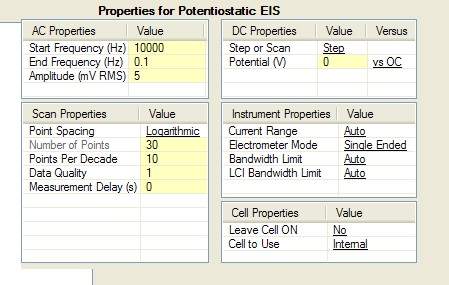

这是用普林斯顿的VersaSTAT 3的交流阻抗的参数设置,麻烦大家帮忙看看右边的Potential 后边的选项是选vs OC(开路电压)还是vs Ref(相对参比电压),默认的数都是0对吗?如果不是该怎么计算这个值??

交流阻抗的参数设置
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

我的人生我做主
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡琪

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
Potential 后边的选项是选vs OC(开路电压)
天地任我行
2楼2014-03-24 09:42:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

赵雪茹zxr

银虫 (小有名气)

引用回帖:
2楼: Originally posted by 胡琪 at 2014-03-24 09:42:56
Potential 后边的选项是选vs OC(开路电压)

但是这个数是0 吗?我用上图中的参数设置测得的图是这样的,怎么回事啊?横坐标是zre,纵坐标是zim.
交流阻抗的参数设置-1

我的人生我做主
3楼2014-03-24 10:18:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shenbinssc

捐助贵宾 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
赵雪茹zxr: 金币+10, ★★★很有帮助, 多谢多谢! 2014-03-26 18:48:26
引用回帖:
3楼: Originally posted by 赵雪茹zxr at 2014-03-24 10:18:52
但是这个数是0 吗?我用上图中的参数设置测得的图是这样的,怎么回事啊?横坐标是zre,纵坐标是zim.

...

这个图是对的啊,只不过我们一般画图的时候纵坐标用的是-Z‘’。所以你这个图要倒过来看就跟文献上的一样了
雄关漫道真如铁,而今迈步从头越!
4楼2014-03-26 17:12:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

赵雪茹zxr

银虫 (小有名气)

引用回帖:
4楼: Originally posted by shenbinssc at 2014-03-26 17:12:54
这个图是对的啊,只不过我们一般画图的时候纵坐标用的是-Z‘’。所以你这个图要倒过来看就跟文献上的一样了...

非常感谢啊,受益匪浅!
我的人生我做主
5楼2014-03-26 18:49:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

somerled

银虫 (小有名气)

lz 麻烦问一下在设置参数时  我的最大频率为啥只能设置到10Hz
6楼2014-10-25 12:01:57
