[求助] fluent预报螺旋桨 已有3人参与

用fluent预报螺旋桨的性能：

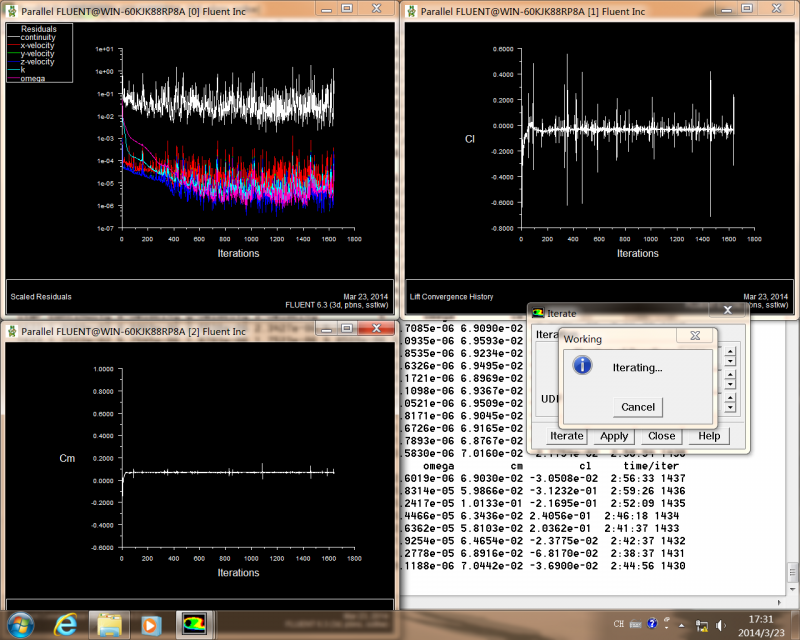

         1、残值图中，连续方程和Y，Z速度残值图振荡明显。监测的力和力矩有小波动。但是修改网格后，监测的力和力矩是直线了，连续方程和Y，Z速度残值图振荡任然很明显。是什么原因造成的，网格么，但是检查网格质量是0.78，怎么修改？
          2、在Gambir中不管是细化网格或者说是粗化网格，计算值和实验值的误差总是在6%，一直降不下来，是什么原因？（边界条件设置应该没错）

fluent预报螺旋桨
回复此楼

» 猜你喜欢
1楼 2014-03-23 20:32:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxq_BUAA

新虫 (初入文坛)
楼主你的边界条件怎么设置的？你的是空气螺旋桨模型吗？我最近在做三维螺旋桨仿真，希望能交流一下
赞一下 回复此楼
2楼2014-03-23 23:50:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zengkehl

铜虫 (小有名气)
不是空气的，介质是水，应该很多不同，都不用考虑马赫数啥的
赞一下 回复此楼
3楼2014-03-24 17:09:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bennglove

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
我想说 6%的误差是我一直追求的目标

不超过10%我都当成是理想结果
赞一下 回复此楼
4楼2014-03-25 14:27:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l.jw

新虫 (小有名气)

【答案】应助回帖

楼主第二章图是推力的监测曲线吗？波动的这么厉害？另外，你的边界条件是怎么设置的，就是螺旋桨的wall是怎么设置的。
赞一下 回复此楼
5楼2015-06-04 21:54:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l.jw

新虫 (小有名气)
引用回帖:
2楼: Originally posted by lxq_BUAA at 2014-03-23 23:50:45
楼主你的边界条件怎么设置的？你的是空气螺旋桨模型吗？我最近在做三维螺旋桨仿真，希望能交流一下

层主，我现在也在做这个模型，可否交流一下？
赞一下 回复此楼
6楼2015-06-04 21:59:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

东岳流体

新虫 (小有名气)
你好

计算值和实验值的误差总是在6%，
足够发英文SCI了。祝你好运
赞一下 回复此楼
CFD中国http://cfd-china.com
7楼2015-06-04 22:01:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

你应该是基于滑移网格方法做的吧

湍流模型是SST k-w？

力的系数曲线应该是平滑过渡的，不应该有这么多毛刺，我觉得你的网格细化还不够，另外边界层网格没有处理好，k-w模型是低雷诺数模型，因此，你的y+要非常小，边界层网格要非常密。
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
8楼2015-06-04 23:37:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fighting奋斗

金虫 (小有名气)
请问楼主力矩监测怎么设置呢
赞一下 回复此楼
9楼2018-04-17 12:14:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宁采臣来了

金虫 (正式写手)
你好，扭矩你是怎么显示的？
赞一下 回复此楼
10楼2018-11-23 09:12:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
