[求助] 碳酸钙微粒SEM照片,分辨率不高,如何判断微粒中间是凹的还是凸的? 已有2人参与

合成了微米级的碳酸钙微粒,扫描电镜分辨率不足,再精细就看不清了。请问各路大牛这个微粒到底是一个凸起来的球还是一个凹下去的圆盘呢?顺求这两种形貌在照片中应该如何区分

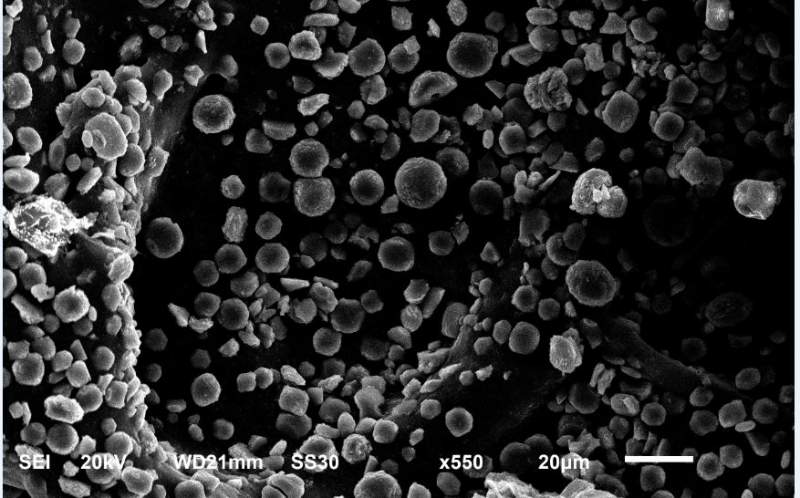

碳酸钙微粒SEM照片,分辨率不高,如何判断微粒中间是凹的还是凸的?

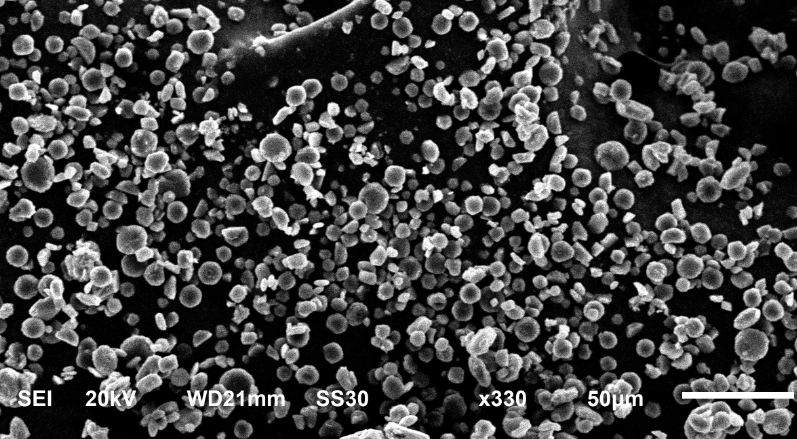

碳酸钙微粒SEM照片,分辨率不高,如何判断微粒中间是凹的还是凸的?-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与,应助指数 +1
应该是凸起来的,区分,。没啥吧,就是个经验问题,扫描电镜边缘都会比较亮的,中间黑并不表示更低,建议上更好点的电镜试试,你这就几百倍也太差了点,就算没场发射电镜一般的钨丝电镜维护好了极限可用倍数也得有10K的样子
2楼2014-03-22 22:27:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youareyita

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
恩,应该是凸的球状吧,这看着像是碳酸钙的球石(veterite)
确实分辨率低了。。。你的问题完全可以靠场发射SEM解决;
3楼2014-03-22 23:10:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

喜爱化学

金虫 (初入文坛)

引用回帖:
2楼: Originally posted by gxytju2008 at 2014-03-22 22:27:40
应该是凸起来的,区分,。没啥吧,就是个经验问题,扫描电镜边缘都会比较亮的,中间黑并不表示更低,建议上更好点的电镜试试,你这就几百倍也太差了点,就算没场发射电镜一般的钨丝电镜维护好了极限可用倍数也得有1 ...

是按照一篇jacs做的,因为是做高分子的对无机这块不太清楚,场发射预约比较蛋疼,就先做了sem,请问您觉得现在这个情况和附件图像么?
碳酸钙微粒SEM照片,分辨率不高,如何判断微粒中间是凹的还是凸的?-2

4楼2014-03-23 12:55:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

喜爱化学

金虫 (初入文坛)

引用回帖:
2楼: Originally posted by gxytju2008 at 2014-03-22 22:27:40
应该是凸起来的,区分,。没啥吧,就是个经验问题,扫描电镜边缘都会比较亮的,中间黑并不表示更低,建议上更好点的电镜试试,你这就几百倍也太差了点,就算没场发射电镜一般的钨丝电镜维护好了极限可用倍数也得有1 ...

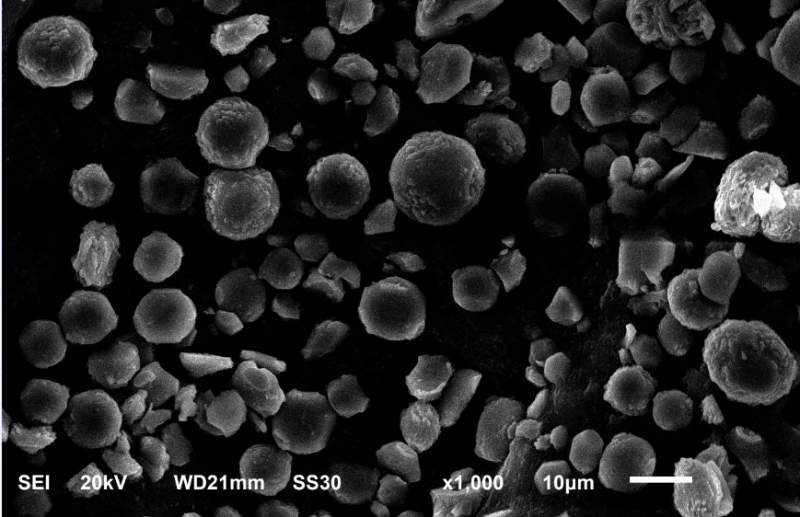

附上10μm图
碳酸钙微粒SEM照片,分辨率不高,如何判断微粒中间是凹的还是凸的?-3

5楼2014-03-23 12:58:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
喜爱化学: 金币+40, ★★★★★最佳答案, 谢谢,这个已经喷金90s了。制备预约一下场发射看看 2014-03-24 10:12:30
引用回帖:
4楼: Originally posted by 喜爱化学 at 2014-03-23 12:55:20
是按照一篇jacs做的,因为是做高分子的对无机这块不太清楚,场发射预约比较蛋疼,就先做了sem,请问您觉得现在这个情况和附件图像么?

...

貌似有点像,不过还是尽早上高倍吧,如果不是设备维护问题建议你喷金试试,按理说就算不是场发射看这个也足够了

[ 发自手机版 http://muchong.com/3g ]
6楼2014-03-23 22:24:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarowang

金虫 (著名写手)

从我一个不专业的角度,要么你倾斜着看?这样就知道扁不扁了
7楼2014-03-24 12:06:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

引用回帖:
7楼: Originally posted by tarowang at 2014-03-24 12:06:52
从我一个不专业的角度,要么你倾斜着看?这样就知道扁不扁了

没戏。。这个取向已经是四面八方啥样都有了,tilt应该搞不定,其实应该放大点就很清楚了
8楼2014-03-24 14:50:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

papaverme

铁杆木虫 (正式写手)

不要用SEI,用LEI之类的低位电子检测器试试吧。
9楼2014-03-24 17:53:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

引用回帖:
9楼: Originally posted by papaverme at 2014-03-24 17:53:06
不要用SEI,用LEI之类的低位电子检测器试试吧。

话说。。这个可不是所有电镜都有俩二次电子探头的。。而且钨丝电镜的话。。更不太可能了
10楼2014-03-24 19:29:05
