[求助] 如何构建纳米晶粒的模型? 已有1人参与

请问各位大侠:

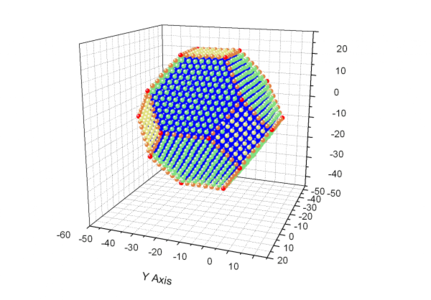

如何在MS中构建纳米晶粒的模型呢?如下图所示。

或是有其他构建纳米晶粒的方法吗?

多谢各位!

如何构建纳米晶粒的模型?


如何构建纳米晶粒的模型?-1


如何构建纳米晶粒的模型?-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

博观约取、厚积薄发---壁立千仞、无欲则刚
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lei0736

荣誉版主 (职业作家)

优秀版主

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
ym23: 金币+2, ★★★很有帮助, 你的意思是说,对于一个立方晶格在不同位置分别切割不同的晶面,然后就得到图一了?能否说的具体点呢? 2014-03-22 16:29:46
第一个图应该是我作的
简单 晶体结构颗粒根据纳米颗粒的特点在MS中截取面就是了
准晶、孪晶结构则需要另外的方法
2楼2014-03-22 14:52:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lei0736

荣誉版主 (职业作家)

优秀版主

【答案】应助回帖

是的 比如沿着111方向截切 就得到八面体OCT
在此基础上再沿着100方向截切 露出一定比例的100面就得到截角八面体TOC 或立方八面体CUB
3楼2014-03-23 09:40:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ym23

铁杆木虫 (著名写手)

引用回帖:
3楼: Originally posted by lei0736 at 2014-03-23 09:40:36
是的 比如沿着111方向截切 就得到八面体OCT
在此基础上再沿着100方向截切 露出一定比例的100面就得到截角八面体TOC 或立方八面体CUB

可是我对立方结构的金属cleave后,只能构建一个晶向的表面结构,不能继续切了,你是怎么在前一个表面基础上连续切的?或是说像切蛋糕一样,只对立方金属切掉几个“角”?
博观约取、厚积薄发---壁立千仞、无欲则刚
4楼2014-03-23 12:37:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lei0736

荣誉版主 (职业作家)

优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
ym23: 金币+8, ★★★★★最佳答案, 好吧,我终于明白了,多谢! 2014-03-24 08:29:42
不一定非得利用MS自带的建表面功能
先构造一个NXNXN的三维立方体
再手动选择顶角原子 删除 如此反复即逐层剥掉了111面 直到你所需的截切深度
5楼2014-03-23 19:55:30
