[求助]
为什么谐响应分析中位移载荷和力载荷的效果不一样 已有1人参与
|
|

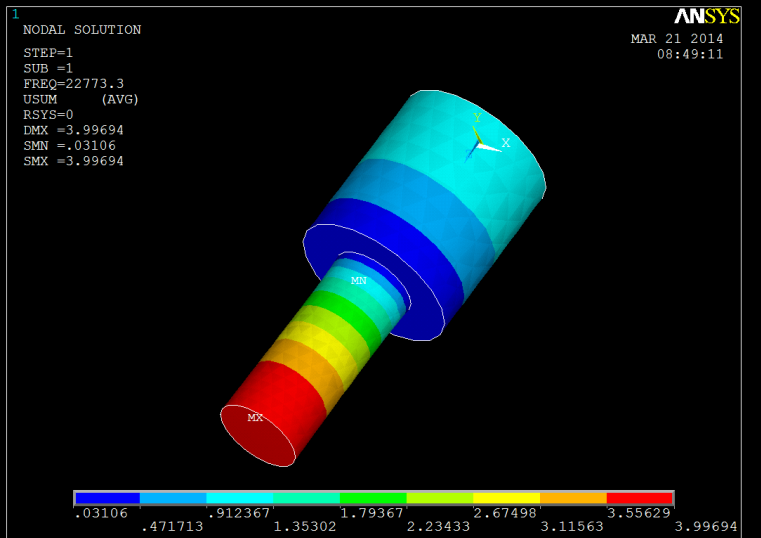

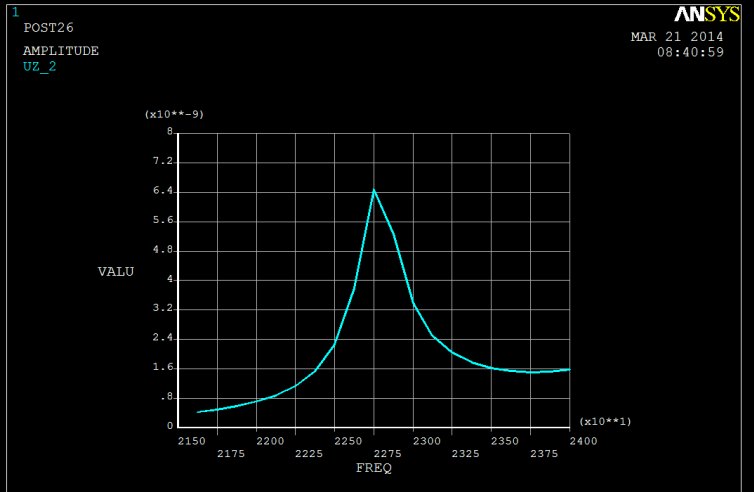

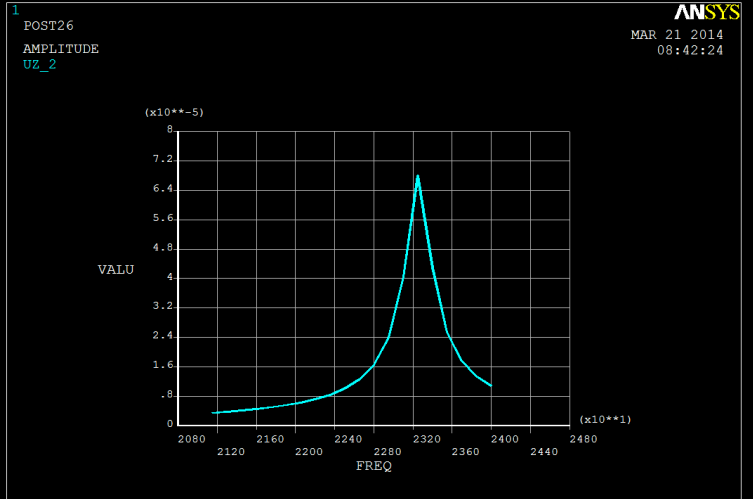

最近在做阶梯型变幅杆的谐响应分析，在大端面输入200N的轴向力，谐响应结果中的共振频率和模态分析中的纵振频率一致；但是如果在大端面加5μm的轴向位移，小端面轴向出现最大振幅的频率不是模态分析中的频率，在该出现的地方不出现，在不该出现的地方倒是出现了，这是为啥？难道力和位移的效果不是一样的吗？求大牛帮助解答！感激不尽！！！附频率 1 22773. 纵振 2 24626. 弯振 3 24641. 弯振 4 24772. 纵振 加力的时候24772Hz也会出现振幅，但是加位移的时候该频率下没有振幅了 还有就是谐响应的阻尼比我输的是0.005，其他两个阻尼我不知道怎么输，α阻尼和β阻尼不知道怎么输，书上都没有介绍的！  22773Hz阵型图  大端面加200N后的谐响应结果，与模态结果吻合  大端面加5μm后的谐响应结果，与模态结果不一致 |
