[求助]
模拟搅拌槽速度场和温度场时，遇到一个奇怪的问题，求助
|
|

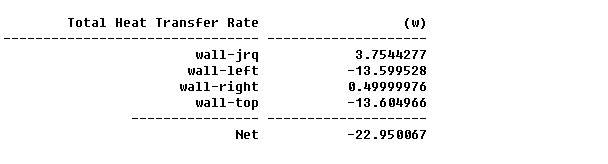

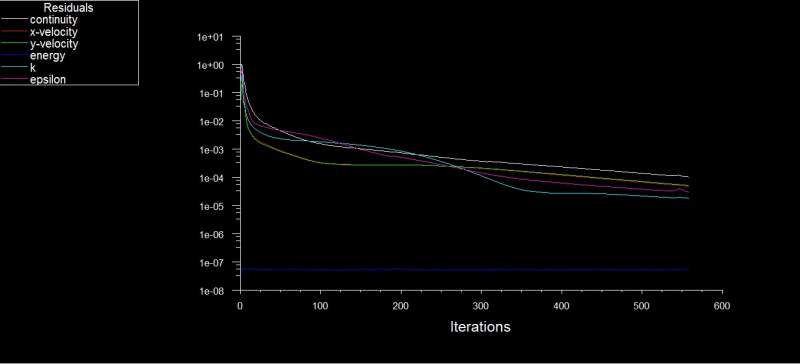

我要模拟一个搅拌槽的速度和温度场，如下图，中间是搅拌叶片，右上角是加热器。采用MRF方法模拟。加热器给定恒热流，四个壁面给的是第三类边界条件，换热系数和自由流温度，搅拌器速度20rad/s，湍流模型用的是k-e下得Realizable，挺简单的一个问题。结果模拟过程中出现问题了，残差设为10-4，收敛的很好，可温度场出现问题了，残差收敛以后，report-flux-total heat transfer rate 里面，加热面和散热面的功率并不一样，散热面比加热面大很多，而且槽内的温度也不是在加热和散热平衡处，是随着迭代计算次数增加而升高的！如果一直迭代下去，温度也会一直升高！散热功率会越来越大！不知道该怎么解决这个问题，fluent中其他的湍流模型都试过了，结果一样，温度是一直升高的，只有在不搅拌的时候，选用层流模型，才有热平衡。请教各位高手了，谢谢。 附件有这个模型的case和dat  1.jpg  2.jpg  3.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 搅拌模拟.zip
2014-03-20 21:23:11, 238.7 K
