[求助] 金属片涂层做防腐蚀测试,用电化学工作站测试阻抗谱，不会分析 已有1人参与

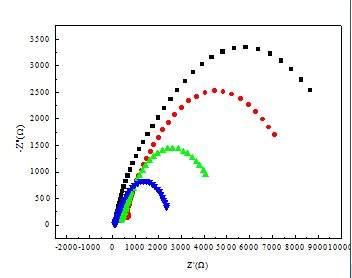

谁能告诉小弟，图一表示什么意思；

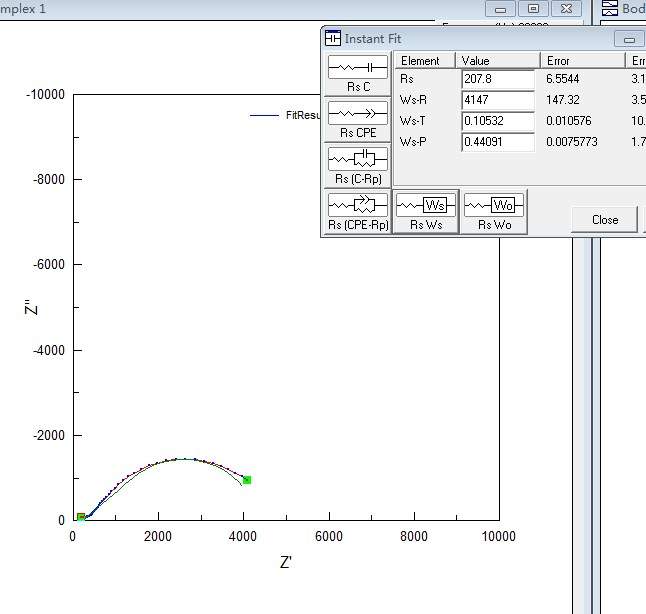

图二右上角的那些RS,Ws-R等是什么意思

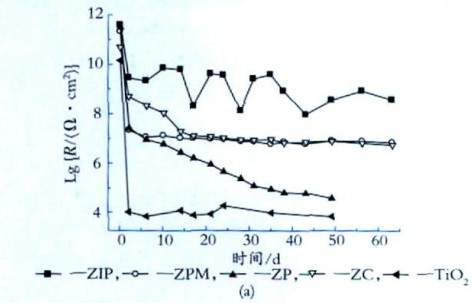

还有图三是用什么数据做的（来自文献）


老板都不是好东西，明明不懂，非要做这个。。。求大家帮忙。。三q三q

金属片涂层做防腐蚀测试,用电化学工作站测试阻抗谱，不会分析


金属片涂层做防腐蚀测试,用电化学工作站测试阻抗谱，不会分析-1


金属片涂层做防腐蚀测试,用电化学工作站测试阻抗谱，不会分析-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-20 17:53:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corrtest

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
qilinga: 金币+5, ★有帮助 2014-03-23 20:27:00
图一就是通常所说的阻抗图谱，也称为Nyquist图
图2中Rs等代表着等效电路中的元器件
图三，文献中没有说明？

找一篇具体的博士论文，应该会讲明白点
赞一下 回复此楼
2楼2014-03-21 14:14:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corrtest

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
qilinga: 金币+5, ★有帮助 2014-03-23 20:26:46
忘记你的标题是涂层了，图一应该描述的是不同涂层的阻抗图谱，半圆越大的，耐腐蚀性能越好
图2中，你使用的拟合模型不对。你使用的是什么型号的工作站？涂层体系的等效电路不是这个
图3，应该是涂层浸泡测试，多少天后连续测量不同材料阻抗的变化
赞一下(1人) 回复此楼
3楼2014-03-21 14:18:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qilinga

木虫 (小有名气)
引用回帖:
3楼: Originally posted by corrtest at 2014-03-21 14:18:27
忘记你的标题是涂层了，图一应该描述的是不同涂层的阻抗图谱，半圆越大的，耐腐蚀性能越好
图2中，你使用的拟合模型不对。你使用的是什么型号的工作站？涂层体系的等效电路不是这个
图3，应该是涂层浸泡测试，多少 ...

RST4800 苏州瑞斯特仪器有限公司的电化学工作站，拟合用的是Zview软件
你有邮箱么，可以方便联系问你一下，刚解触这个测试
赞一下 回复此楼
4楼2014-03-21 21:06:37
