[求助] ICEM 已有3人参与

有人用ICEM画过开窗翅片的网格吗？之前平翅片都是用Mesh直接生成网格，但现在用Mesh不能生成开窗翅片的网格，想用ICEM试试，求这方面的高手指导交流···
回复此楼

» 猜你喜欢
1楼 2014-03-20 16:27:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyujia829

金虫 (正式写手)
做流固耦合吗？弱问翅片有厚度没？
赞一下 回复此楼
我擦，还要签名？
2楼2014-03-20 21:08:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bontone

铜虫 (初入文坛)
能把模型截图看看吗
赞一下 回复此楼
3楼2014-03-20 21:16:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zengsheq

禁虫 (小有名气)
感谢参与，应助指数 +1
本帖内容被屏蔽
4楼2014-03-21 10:15:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhenwuhuang

至尊木虫 (文学泰斗)

【答案】应助回帖

感谢参与，应助指数 +1
多结构百叶窗翅片的数值模拟和性能分析
http://www.docin.com/p-270174568.html
赞一下 回复此楼
5楼2014-03-21 10:47:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

larklove

铁虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
这个ICEM直接画结构网格就行了嘛，分割下blocking，关联关联就成是么
赞一下 回复此楼
6楼2014-03-21 10:56:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Y-Kai

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by liyujia829 at 2014-03-20 21:08:16
做流固耦合吗？弱问翅片有厚度没？

翅片厚度是0.095mm
赞一下 回复此楼
7楼2014-03-22 12:01:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Y-Kai

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by zengsheq at 2014-03-21 10:15:48
不了解开窗翅片几何结构，截个图就可以告诉你怎么画网格

有两个是之前平翅片画的网格，现在就是开窗之后用Mesh画不出来了
ICEM


ICEM-1


ICEM-2


ICEM-3
赞一下 回复此楼
8楼2014-03-22 12:14:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Y-Kai

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by bontone at 2014-03-20 21:16:48
能把模型截图看看吗

这是模型和之前平翅片的网格
ICEM-4
整体网格


ICEM-5

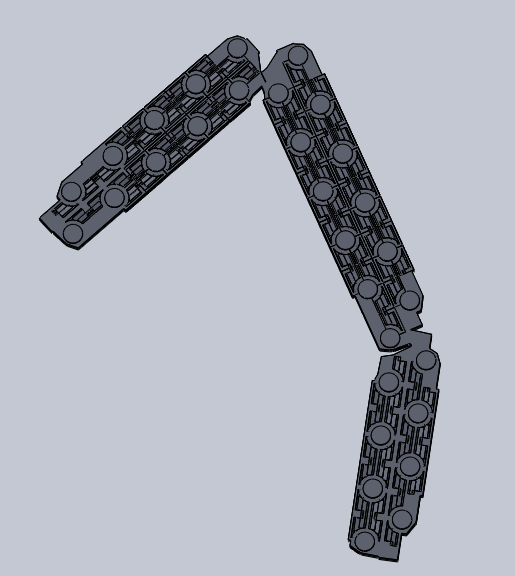

3层翅片的模型


ICEM-6

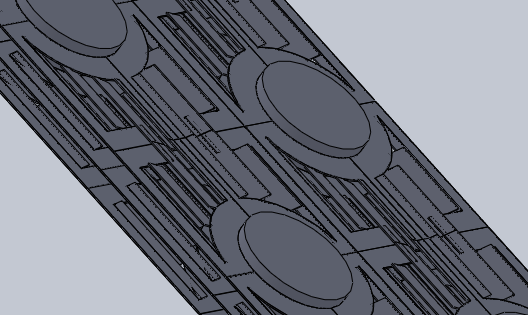

局部


ICEM-7
平翅片网格
赞一下 回复此楼
9楼2014-03-22 12:19:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Y-Kai

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by larklove at 2014-03-21 10:56:37
这个ICEM直接画结构网格就行了嘛，分割下blocking，关联关联就成是么

ICEM以前没怎么用过，都是用Mesh直接给生成了
赞一下 回复此楼
10楼2014-03-22 12:20:46
