| 查看: 849 | 回复: 1 | ||
[求助]
求助有关热处理步骤的设计 另外还有一种钢的金相组织 是什么 已有1人参与
|
|

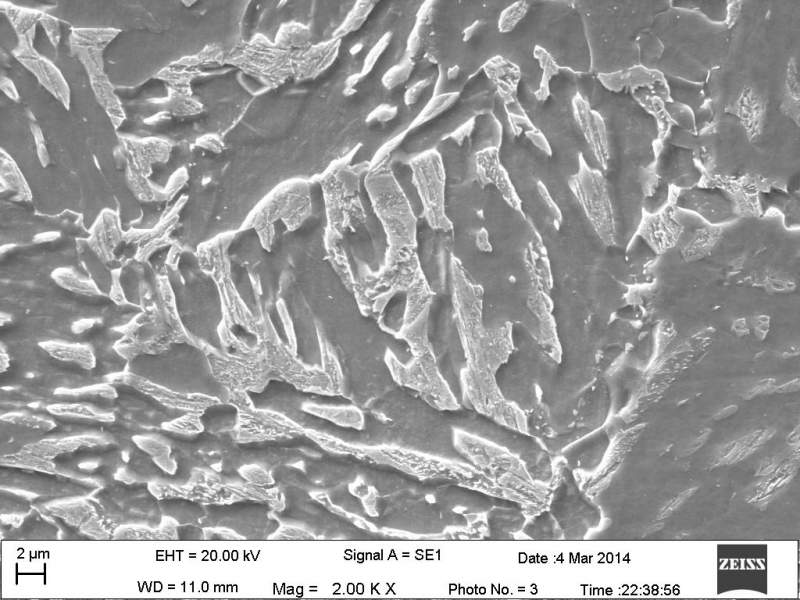

又来麻烦大家了 我不是做热处理的 所以对热处理差不多已经忘干净了 但是现在有一块钢我需要热处理一下 希望得到大家的帮助 首先 我拿到的钢样品的金相组织如下所示，大家看看是什么组织，师兄说是铁素体和贝氏体组织。如果真是这种组织，那热处理过程是不是高温加热到Ac1线以上保温一段时间，快速冷却到550℃一下Ms线以上某一区域，再保温一段时间形成贝氏体，最后空冷或者水冷？（不知道是哪一种冷却方式）形成的组织 另外我使一块钢获得回火马氏体组织，好像是淬火+高温回火吧，但是具体温度和保温时间都不知道 使另一块钢获得铁素体+珠光体组织，这个是正火吗？还请赐教这两个热处理设计方案 挺着急的 谢谢专业人士来授业解惑  500倍金相显微镜  SEM图像 |
回复此楼» 猜你喜欢
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有3人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有4人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请教个关于合金相图的问题
已经有17人回复
- 低合金钢的金相组织图片鉴定及分析
已经有24人回复
- 测一种钢的相变点用什么方法？
已经有11人回复
- 【求助】求助从金相照片分析组织成分及热处理工艺（15CrMn）
已经有16人回复
- 【求助】镁合金金相图片分析
已经有11人回复
- 【求助】这是什么金相组织？如何形成的？
已经有11人回复
peterflyer
木虫之王 (文学泰斗)
peterflyer
- MM-EPI: 2
- 应助: 20282 (院士)
- 金币: 147103
- 红花: 1374
- 帖子: 93091
- 在线: 7695.5小时
- 虫号: 1482829
- 注册: 2011-11-08
- 性别: GG
- 专业: 功能陶瓷
【答案】应助回帖
感谢参与，应助指数 +1
|
纠正一下，若楼主的为亚共析钢，要想贝氏体化必须要先加热至Ac3温度以上而不是Ac1温度以上并保温一段时间，即要全部奥氏体化才行。然后快速冷到300~450度左右保温一段时间，下面的冷却空冷就行了。 欲使一块钢获得回火马氏体组织，好像是淬火+低温回火而不是高温回火。也是同贝氏体化一样，加热至Ac3温度以上并保温一段时间，再快速冷却到室温（水冷、油冷）；随后再升温至250度~300度左右保温一段时间即可出炉空冷。如此可获得回火马氏体。 欲获得铁素体+珠光体组织，可用正火工艺，也可用退火工艺，只是铁素体晶粒大小、珠光体片层间距不同，力学性能因此也有较大差异。 |
2楼2014-03-19 09:51:42
