[交流] ABAQUS热力耦合求助

各位大神好,我现在在做一篇热成形模具的小论文,用的是ABAQUS软件,做热力耦合,
超高强度钢板热成形,板料是已经加热过的,800°左右,我想通过热应力耦合得到模具的热应力分布和应力集中点

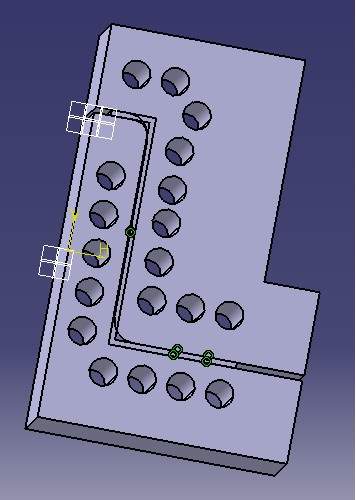

我的模具模型是这样的:取的1/2的模型,上面是凹模,中间是板料,下面是凸模
ABAQUS热力耦合求助
现在定义的条件是板料为800°,模具中间为冷却水管道,里面为20度,模具外表面为室温30°

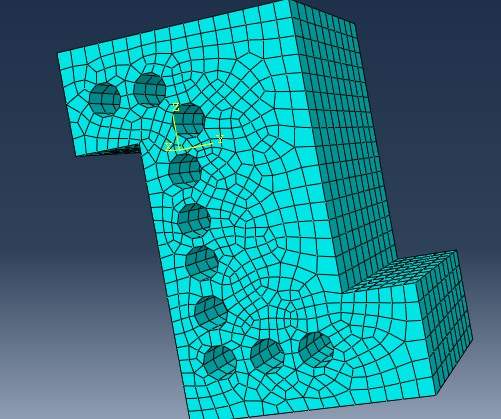

我现在先取凹模进行简单有限元分析,
ABAQUS热力耦合求助-1
但是出现了很多问题是提交作业后警告是No valid radiation output requests have been generated. This may bebecause no valid cavities exist in the model.
应该是说我没有有效的辐射输出,是由于模型中不存在有效的腔道
可视化里面热变形没有变化,就是最后的结果没有热应力变化,应该是哪里出问题了呢?
希望各位大神能给予一定建议和帮助,衔环结草,不胜感激。
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : aomu.inp
  • 2014-03-17 09:39:40, 668.88 K

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wthgood

木虫 (正式写手)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
楼主哪个学校的 我们也做 交流一下
2楼2014-03-17 10:30:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ding110hb

新虫 (初入文坛)


引用回帖:
2楼: Originally posted by wthgood at 2014-03-17 10:30:24
楼主哪个学校的 我们也做 交流一下

大神教教我解决我办法呀。
3楼2014-03-18 09:12:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sys0119

新虫 (初入文坛)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
你那个板料是不是直接画成成型后的形状后装配的?圆角处看着不太对劲……

[ 发自手机版 http://muchong.com/3g ]
4楼2015-05-29 10:55:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sys0119

新虫 (初入文坛)


另外,流道内表面可以设置温度恒定为20摄氏度

[ 发自手机版 http://muchong.com/3g ]
5楼2015-05-29 10:56:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chengwei_zy

新虫 (小有名气)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
楼主也是abaqus 在做热成型么
6楼2016-12-08 16:47:50
