[求助]
新版ANSYS中ceintf 运行问题讨论，大家进来看看，谢谢 已有5人参与
|
|||
|
最近换了ANSYS12.0，在运行王新敏老师例题中一例时，出现程序暴死，不知是何原因。希望高手给予解答，不胜感激！ 在耦合混凝土和钢筋的时候，王新敏老师推荐的是约束方程耦合法，但是我今天在运行的时候，程序死了。我想肯定是ANSYS12.0及以上版本对ceintf 这个函数进行了修改，下面先贴命令流： !EX8.30 预应力简支梁弹性分析 !约束方程法，初应变施加预应力 !------------------------------- finish /clear /prep7 !0.定义变量 emst=1.95e5 as=139 tf=180e3 denss=7921e-12 emcon=3.45e4 densc=2300e-12 r0=9000 b=150 h=200 d0=40 dd=200-2*d0 spanl=3000 !经计算推导可求得两切线交点距离梁底的距离 d1=(39-3*sqrt(29))/35*dd-d0 !1.定义单元与材料性质-------------------- et,1,solid95 et,2,link8 mp,ex,1,emcon mp,prxy,1,0.2 mp,dens,1,densc mp,ex,2,emst mp,prxy,2,0.3 mp,dens,2,denss r,1 r,2,as,tf/(emst*as)*1.0271 !2.分别创建体和力筋线 blc4,,,b,h,spanl lsel,none k,9,b/2,h-d0 k,10,b/2,-d1,spanl/2 k,11,b/2,h-d0,spanl l,9,10 l,10,11 lfillt,13,14,r0 lcomb,all wpoff,,,spanl/2 lsbw,all cm,sline,line lsel,all vsbw,all wpcsys,-1 !3.分别划分单元网格 cmsel,s,sline latt,2,2,2 lesize,all,40 lmesh,all esize,40 vatt,1,1,1 lsel,s,length,,h lesize,all,,,10 lsel,all mshape,0 mshkey,1 vmesh,all !4.定义约束方程 cmsel,s,sline nsll,s,1 ceintf,,ux,uy,uz allsel,all !5.定义约束 lsel,s,loc,z,0 lsel,a,loc,z,spanl lsel,r,loc,y,0 dl,all,,uy dk,kp(0,0,0),ux,,,,uz dk,kp(0,0,spanl),ux allsel,all finish !6.施加荷载并求解 /solu acel,,9800 solve finish ANSYS中对ceintf 的描述是，CEINTF CEINTF, TOLER, DOF1, DOF2, DOF3, DOF4, DOF5, DOF6, MoveTol Generates constraint equations at an interface. PREP7: Constraint Equations TOLER Tolerance about selected elements, based on a fraction of the element dimension (defaults to 0.25 (25%)). Nodes outside the element by more than the tolerance are not accepted as being on the interface. DOF1, DOF2, DOF3, . . . , DOF6 Degrees of freedom for which constraint equations are written. Defaults to all applicable DOFs. DOF1 accepts ALL as a valid label, in which case the rest are ignored (all DOFs are applied). MoveTol The allowed "motion" of a node (see Note below). This distance is in terms of the element coordinates (-1.0 to 1.0). A typical value is 0.05. Defaults to 0 (do not move). MoveTol must be less than or equal to TOLER. 小弟只是不明白这个函数中的Tolerance该如何理解，希望高手解答。 |
回复此楼» 收录本帖的淘帖专辑推荐
 ANSYS命令流 |
» 猜你喜欢
求调剂一志愿武汉理工大学材料工程（085601）
已经有5人回复
-
上海电力大学材料防护与新材料重点实验室招收调剂研究生（材料、化学、电化学，环境）
已经有3人回复
-
急发核心期刊论文
已经有5人回复
-
291 求调剂
已经有5人回复
-
298-一志愿中国农业大学-求调剂
已经有11人回复
-
一志愿南京理工大学085701资源与环境302分求调剂
已经有7人回复
-
316求调剂
已经有7人回复
-
材料与化工考研调剂
已经有4人回复
-
一志愿重庆大学085700资源与环境，总分308求调剂
已经有7人回复
-
一志愿211 初试270分 求调剂
已经有4人回复
» 本主题相关商家推荐: (我也要在这里推广)
wenhsien
铁杆木虫 (著名写手)
- 应助: 2 (幼儿园)
- 金币: 6338.9
- 帖子: 2088
- 在线: 242小时
- 虫号: 2483803
- 注册: 2013-05-27
- 性别: GG
- 专业: 传动机械学
|

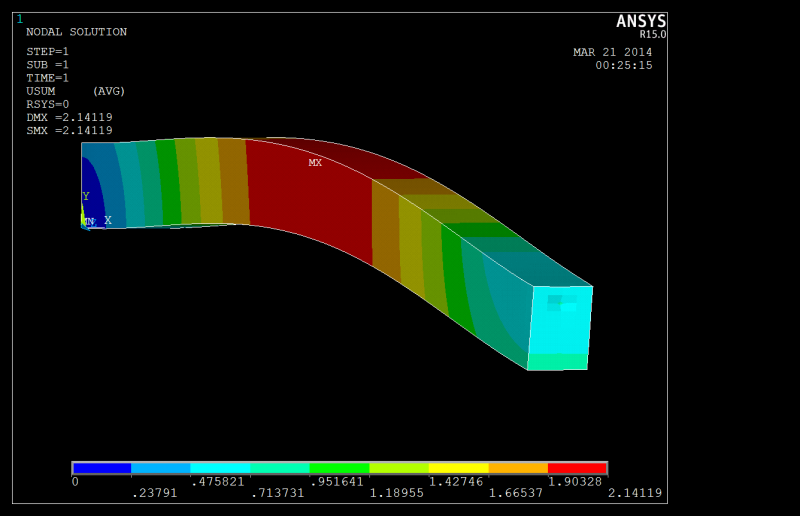

不知道這樣的結果,是否是你需要的? 若是,可參考以下修正 !4.定义约束方程 cmsel,s,sline nsll,s,1 esel, a, mat,, 1 ceintf,,ux,uy,uz allsel,all 順便補一下help內容(擷取部分,有需要可以查一下help,內容較完整): At the interface between regions, nodes should be selected from the more dense mesh region, A, and the elements selected from the less dense mesh region, B.  ceintf_ex.png |
31楼2014-03-21 00:32:31
顶一个 2楼2014-03-16 16:12:37
★
御风者(金币+1): 谢谢参与
御风者(金币+1): 谢谢参与
  |
3楼2014-03-16 16:29:41
★
御风者(金币+1): 谢谢参与
御风者(金币+1): 谢谢参与
|
|
4楼2014-03-16 16:34:45
★
御风者(金币+1): 谢谢参与
御风者(金币+1): 谢谢参与
|
1 [ 发自小木虫客户端 ] |
5楼2014-03-16 17:42:35
★
御风者(金币+1): 谢谢参与
御风者(金币+1): 谢谢参与
|
1 [ 发自手机版 http://muchong.com/3g ] |
6楼2014-03-16 21:07:40
★
御风者(金币+1): 谢谢参与
御风者(金币+1): 谢谢参与
|
|
7楼2014-03-17 08:13:21
★
御风者(金币+1): 谢谢参与
御风者(金币+1): 谢谢参与
|
|
8楼2014-03-17 08:15:08
★
御风者(金币+1): 谢谢参与
御风者(金币+1): 谢谢参与
|
, [ 发自手机版 http://muchong.com/3g ] |
9楼2014-03-17 20:43:32
|
|
10楼2014-03-17 23:27:44
