ICEM中whole block+solid与solid显示的块一样吗？求大神解答
|
|

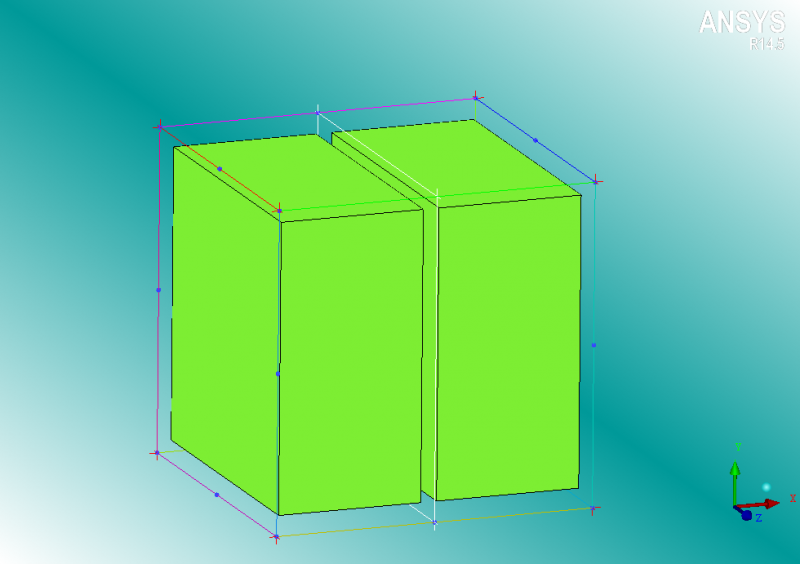

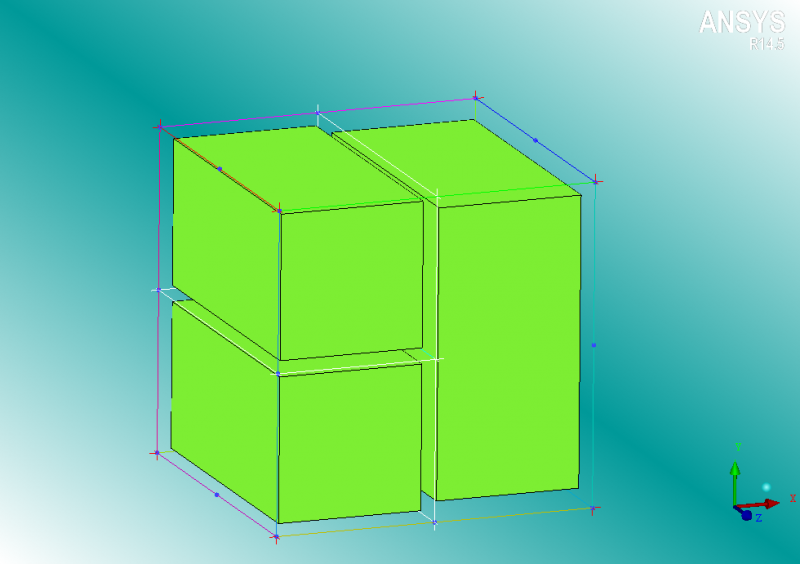

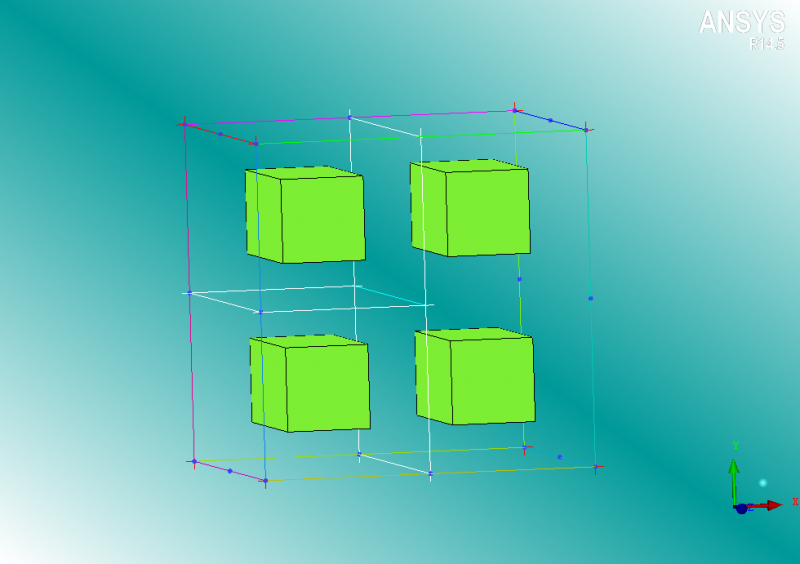

用icem画网格时，出现一困惑情况： 本来以为选择blocking 中的whole block+solid 与solid显示的块是一样的，只是前者的个儿大，后者占据的空间小。但是一些情况中，发现他们并不是显示同一块。求大神解答 如附件图：正方体区域，先用blocking 中的whole block+solid显示， 1 将一个正方体分为左右两block——  2只选择（selected）左侧block,再将其分为上下两部分，此时整个正方形有三个块——  3从正方体右侧分割，选择可见（visiable）,则下面状态栏显示分割完毕（split block done ),但是为何右侧区域扔是一大块，正方形仍是3块，似乎是没分；取消whole block ，只用solid时，却显示分割后的四块。  很纳闷，那这到底算是分割了还是没分？ whole block+solid 与solid显示的块是一样吗？ [ Last edited by lmc5241 on 2014-3-16 at 10:25 ] |
