[求助] [求助]焊接件断裂失效分析~求大神帮忙 已有3人参与

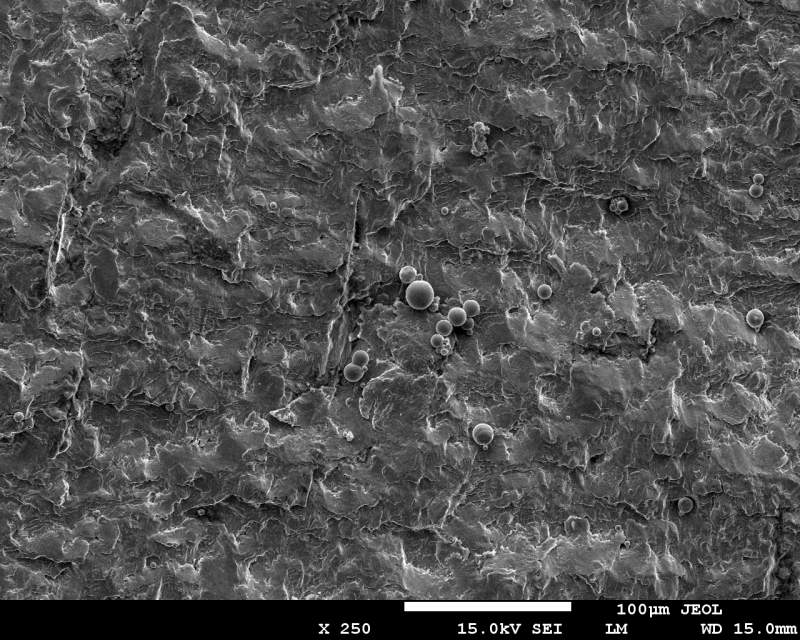

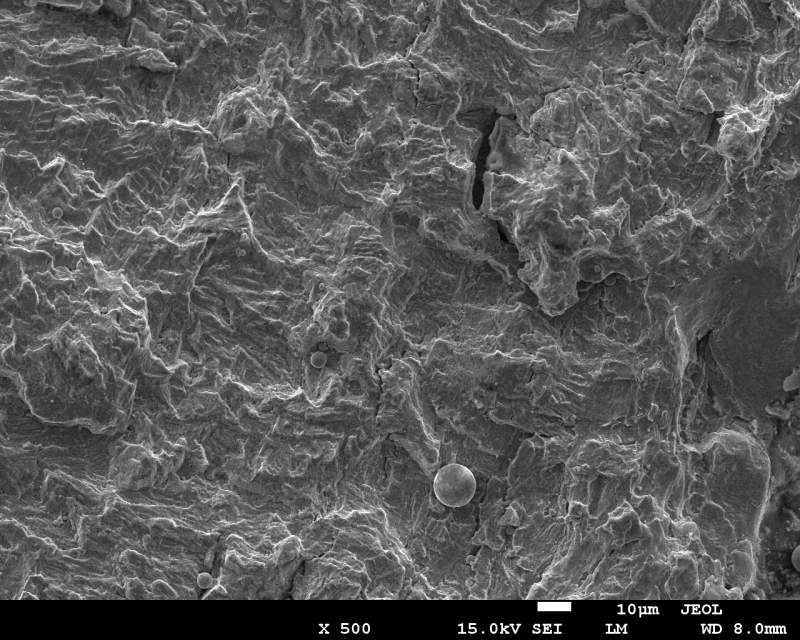

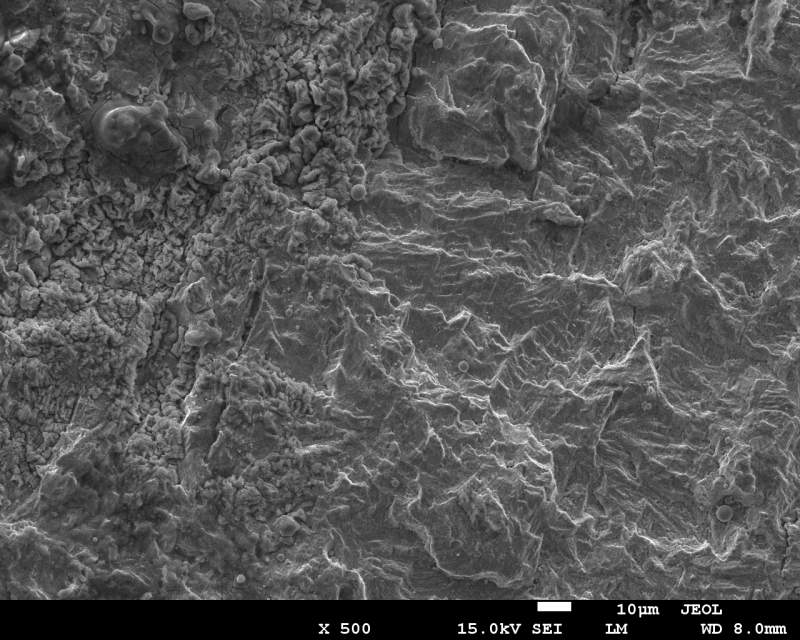

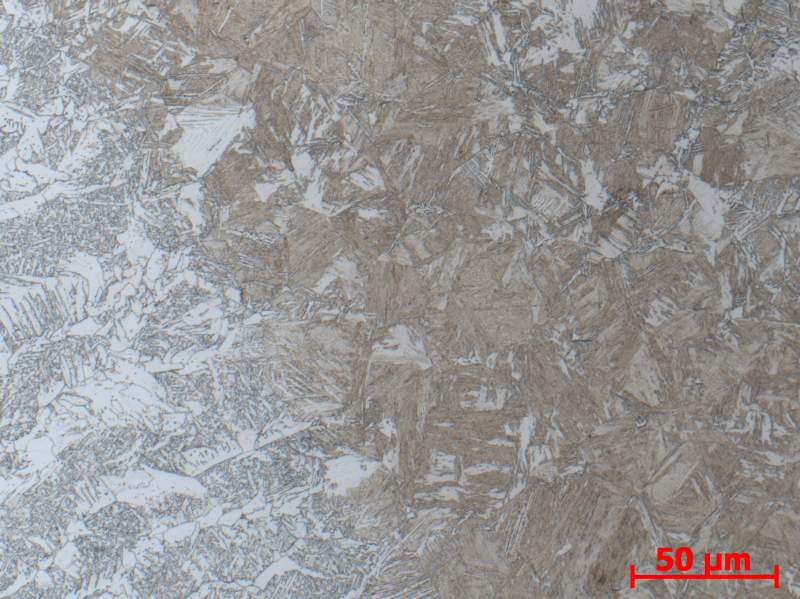

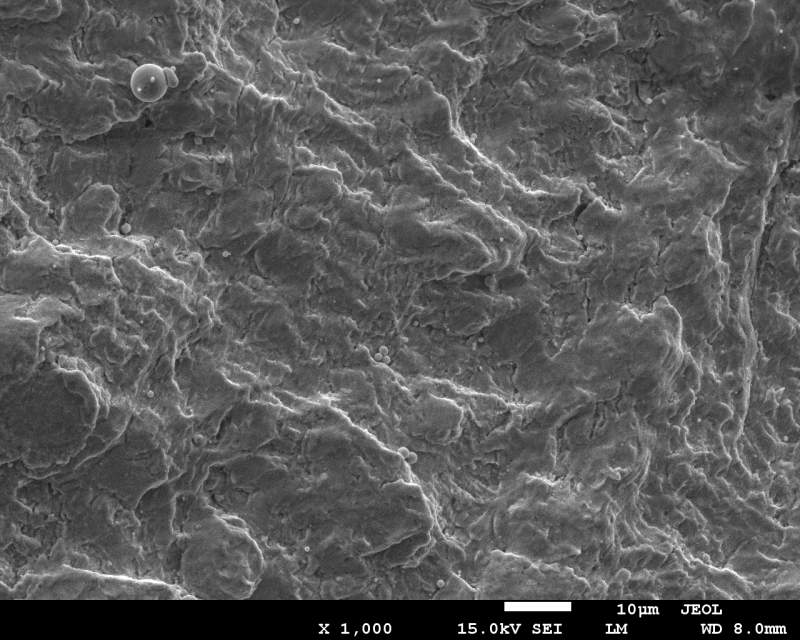

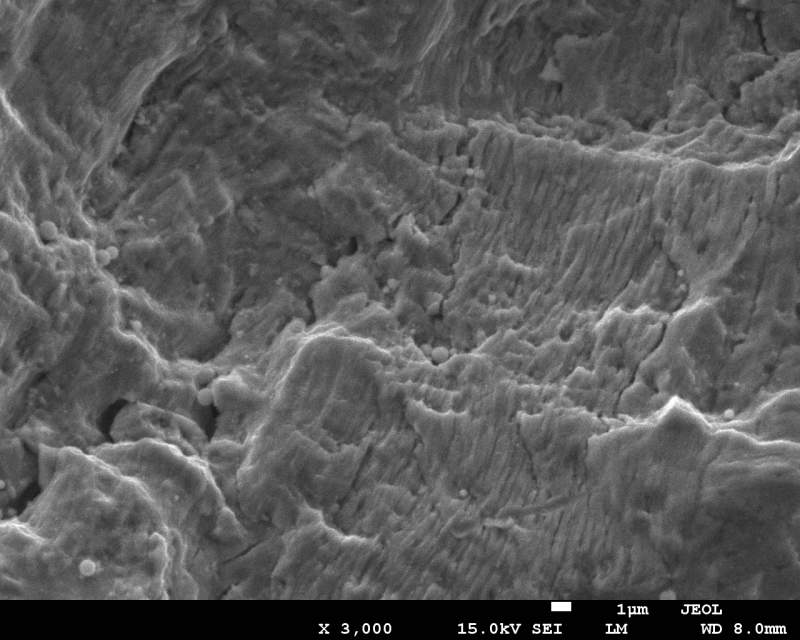

两块钢板焊，焊接工艺是二氧化碳气体保护焊，母材是Q345钢，母材组织为珠光体和铁素体。宏观断口看应该是双向弯曲疲劳，但是我想确定产生疲劳的原因是什么，是不是氢致疲劳断裂。断裂发生在熔合区附近的粗晶区，看了金相，感觉粗晶区组织为低碳马氏体和贝氏体（看第一张金相图），不知道对不对？打了硬度在420HV左右， Q345钢焊接出现这种组织是不是不正常啊？然后是SEM断口图片，肯定是疲劳，因为疲劳辉纹很明显（第而张SEM图），但是是氢脆断口吗？第一张看着有很多发亮的像发纹一样的，第三张看着断口上有很多台阶，还有很多凸起的一条一条的，是马氏体的形貌吗？老是听说氢脆的特征是发纹和鸡爪纹，这种凸起的一条一条的是鸡爪纹吗？整个断口没有看到韧窝，都是像第四张图这样很平很整齐的，还有方向性，这样的是沿晶还是准解理啊？对氢脆不是很了解，请大神们指点

[求助]焊接件断裂失效分析~求大神帮忙


[求助]焊接件断裂失效分析~求大神帮忙-1


[求助]焊接件断裂失效分析~求大神帮忙-2


[求助]焊接件断裂失效分析~求大神帮忙-3


[求助]焊接件断裂失效分析~求大神帮忙-4


[求助]焊接件断裂失效分析~求大神帮忙-5
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-15 21:20:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
氢脆是低倍缺陷，氢脆典型的特征就是断口有白点，我没有看出来。
赞一下 回复此楼
稀里糊涂是最高境界
2楼2014-03-16 15:19:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucifer007

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
有台阶说明是解理断裂，第三第四张图还能观察到不少二次裂纹。
赞一下 回复此楼
3楼2014-03-17 16:32:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

charily

禁虫 (小有名气)
本帖内容被屏蔽
4楼2016-07-07 11:21:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangsnike

新虫 (初入文坛)
准解理

发自小木虫IOS客户端
回复此楼
5楼2016-07-07 14:40:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gehao314

铜虫 (初入文坛)

【答案】应助回帖

1.氢脆产生的是星状裂纹，第一张图片中的白色是铁素体组织，熔合区附近有魏氏组织
2.从扫描电镜结果看，是疲劳导致的开裂
赞一下 回复此楼
6楼2016-07-17 11:20:49
