[求助]

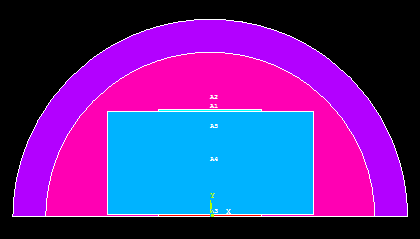

电场方面，求解电流时出错 已有1人参与
|
|
如图，我做的这个，上下设置两电极，中间是测试的材料，小的半圆是空气，用的单元都是plane121，外围的单元是110。 耦合电极上的节点，设置上面电极加交流电压，下面电极接地，求下面电极的电流。 我最后要的是材料的阻抗值，想的是用上面电极的电压除以下面电极的电流得到。 程序如下，N1节点是下面电极上的一个节点。但是最后求得的电流实部虚部都是7.888609052E-31。 请问问题在哪？？ 解决之后更有重谢！！！ FINISH /CLEAR,START /TITLE,SENSOR /FILNAME,DETECTION,1 KEYW,MAGELC,1 !指定分析类型-电磁 /PREP7 !前处理器 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! !!!!!!!变量定义 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! EW=0.05 !电极宽 EH=0.001 !电极厚 TW=0.100 !复合材料宽 TH=0.050 !复合材料厚 LEN=0.080 !空气区域长度 V1=100 V0=0 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! !!!!!!!!!!!!设定单元类型，建立几何模型 /PNUM,AREA,1 ET,1,121 ET,2,121 ET,3,121 ET,4,110,1,1 !远场类型单元 EMUNIT,MKS MP,RSVX,1,1E7 !空气电阻率(欧.mm) MP,RSVX,2,1.75E-5 !铜电极的电阻率(欧.mm) MP,RSVX,3,1E5 !目标板电阻率(欧.mm) MP,PERX,1,1 !空气的介电常数(F/mm) MP,PERX,2,1E-5 MP,PERX,3,5 !目标板介电常数（复合材料） RECTING,-TW/2,TW/2,EH,TH+EH RECTING,-EW/2,EW/2,0,EH RECTING,-EW/2,EW/2,EH+TH,TH+2*EH CYL4,0,0,LEN,0,,180 !空气区域的建模 CYL4,0,0,1.2*LEN,0,,180 !远场区域的建模 AOVLAP,ALL NUMCMP,AREA NUMCMP,LINE ASEL,S,AREA,,4 !复合材料检测样板 CM,YANGBAN,AREA ASEL,S,AREA,,1 !电极1 CM,DIANJI1,AREA ASEL,S,AREA,,3 !电极2 CM,DIANJI2,AREA ASEL,S,AREA,,5 !空气区域 CM,AIR,AREA ASEL,S,AREA,,2 !远场 CM,YUANCHANG,AREA ALLSEL,ALL ALLSEL,ALL DOF,CURR ALLSEL,ALL !!!!!!!!!!!!!!!!网格化 !!!!!!!!!复合材料试验样板划分 LESIZE,6,,,EW*500 LESIZE,18,,,(TW-EW)*250 LESIZE,19,,,(TW-EW)*250 LESIZE,4,,,EW*500 常数LESIZE,16,,,(TW-EW)*250 LESIZE,17,,,(TW-EW)*250 LESIZE,2,,,TH*500 LESIZE,1,,,TH*500 LSEL,S,LINE,,6 LSEL,A,LINE,,18 LSEL,A,LINE,,19 LCCAT,ALL ALLSEL,ALL CMSEL,S,YANGBAN MSHAPE,0 MSHKEY,0 AATT,3 TYPE,3 AMESH,ALL ALLSEL,ALL !!!!!!!!!!!!!电极划分 CMSEL,S,DIANJI1 MSHAPE,0 MSHKEY,1 AATT,2 TYPE,1 AMESH,ALL ALLSEL,ALL LSEL,S,LINE,,14 LSEL,A,LINE,,15 LCCAT,ALL ALLSEL,ALL CMSEL,S,DIANJI2 MSHAPE,0 MSHKEY,1 AATT,2 TYPE,2 AMESH,ALL ALLSEL,ALL !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! !!!!!!!!!!!!空气区域划分 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! CSYS,1 LSEL,S,LOC,X,LEN LESIZE,ALL,,,40 CMSEL,S,AIR !AESIZE,AIR,30 TYPE,3 AATT,1 MSHAPE,1 MSHKEY,0 AMESH,ALL ALLSEL,ALL !!!!!!!!!!!!!!远场区域划分 CSYS,0 LSEL,S,LOC,X,1.1*LEN LSEL,A,LOC,Y,1.1*LEN LESIZE,ALL,,,1 CMSEL,S,YUANCHANG TYPE,4 MSHAPE,0 MSHKEY,1 AMESH,ALL ALLSEL,ALL !!!!!!创建远场标志 ALLSEL,ALL CSYS,1 NSEL,S,LOC,X,1.2*LEN SF,ALL,INF D,ALL,VOLT,V0 CSYS,0 ALLSEL,ALL !!!!耦合电极自由度 ESEL,S,TYPE,,2 NSLE,S CP,1,CURR,ALL ALLSEL,ALL N1=NODE(EW/2,EH,0) ESEL,S,TYPE,,1 NSLE,S CP,2,VOLT,ALL ALLSEL,ALL CMSEL,S,DIANJI2 DA,ALL,VOLT,V0 ALLSEL,ALL FINISH /SOLU ANTYPE,HARM CMSEL,S,DIANJI1 DA,ALL,VOLT,V1 ALLSEL,ALL HARFRQ,10000 !NSUBST,10 KBC,1 OUTPR,BASIC,ALL OUTRES,ALL,ALL, SOLVE SAVE,RESULTT.db SAVE FINISH /POST1 SET,1 *GET,CURREAL,NODE,N1,CURR SET,1,1,,1 *GET,CURIMAG,NODE,N1,CURR *STATUS FINISH  小木虫论坛 - 学术科研第一站.png |
