[求助] 零长度combin14单元应该怎么处理呢？帮忙分析一下 已有1人参与

各位好手：
零长度的弹簧单元combin14需要哪些设置才不会出错呢？

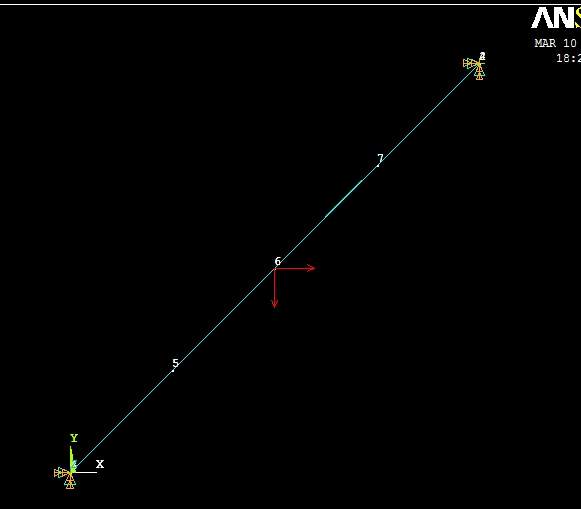

因为要用到所以我先做了个例子，将简支梁两端先固支中间加一个垂直集中力，然后求解没有问题。
再换过来：在简支梁的两端结点1、2处分别加了个重合结点3、4，原来的固支约束去掉，
13,24生成了combin14单元，然后将3,4结点约束所有自由度。这样完了之后，求解不了。
在keyopt里面，选择的是线性，keyopt（2）=2
零长度combin14单元应该怎么处理呢？帮忙分析一下
回复此楼

» 猜你喜欢
坚持隐忍
1楼 2014-03-10 19:19:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leedaobing

金虫 (正式写手)
忘了补充一下，在13处使用了两个弹簧单元，分别代表xy方向上的约束。
查了err文件，有一个警告，Real constant 1 referenced by at least element types 2 and 3.
实常数1被单元类型2和3引用。后来再加了一个实常数，警告消失。
有一个错误： A small negative equation solver pivot term has been encountered at the
UZ degree of freedom of node 6.  Check for an insufficiently
constrained model.
应该怎样添加约束呢？
赞一下 回复此楼
坚持隐忍
2楼2014-03-10 19:27:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leedaobing

金虫 (正式写手)
将34两点处的结点施加z方向上的位移约束，第二个错误没有了。
出现新的错误：Nodes I and J of element 9 ( COMBIN14) use the same node number.

到底是什么情况，一直在绕圈呢
赞一下 回复此楼
坚持隐忍
3楼2014-03-11 13:05:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leedaobing

金虫 (正式写手)
上面情况得以解决，没有出现问题。
不在于零长度的问题，后来是将弹簧另外一端的结点 3,4约束了三个方向的自由度 ：垂直于梁平面向外的，沿着梁方向的，绕着梁旋转的。
赞一下(2人) 回复此楼
坚持隐忍
4楼2014-03-11 17:54:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhongshanziq

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
楼主不错啊，解决了问题，还能告知大家
赞一下 回复此楼
5楼2014-03-11 19:21:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

菜头锅

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by leedaobing at 2014-03-11 13:05:51
将34两点处的结点施加z方向上的位移约束，第二个错误没有了。
出现新的错误：Nodes I and J of element 9 ( COMBIN14) use the same node number.

到底是什么情况，一直在绕圈呢

我今天也遇到楼主这问题，看了楼下楼主自己的回复，先试试。楼主不错啊！
赞一下 回复此楼
6楼2015-12-26 20:30:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

菜头锅

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by leedaobing at 2014-03-11 17:54:39
上面情况得以解决，没有出现问题。
不在于零长度的问题，后来是将弹簧另外一端的结点 3,4约束了三个方向的自由度 ：垂直于梁平面向外的，沿着梁方向的，绕着梁旋转的。

楼主你好，我也出现了 ( COMBIN14) use the same node number. 这个问题。请问你是将弹簧另外一端的结点 3,4约束了三个方向的自由度 就解决了么？由于我的模型是板壳结构，那是不是要约束住所有的自由度？
赞一下 回复此楼
7楼2015-12-27 09:57:34
