[求助] 请问这幅图是用什么软件画的？可以给出详细说明吗？ 已有7人参与

请问这幅图是用什么软件画的？可以给出详细说明吗？

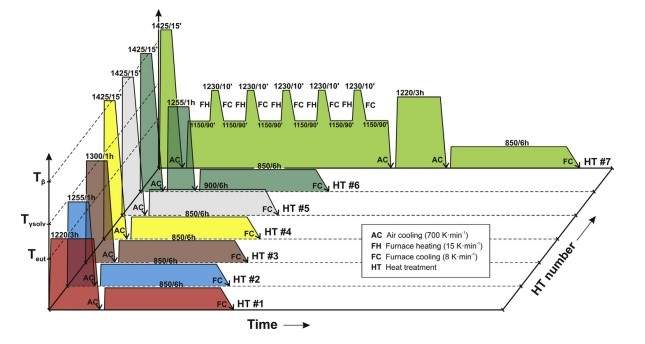

RT，请问这幅热处理工艺图是怎么画的？不同工艺，不同的颜色，而且还是半透明的。
回复此楼

» 收录本帖的淘帖专辑推荐

统计软件

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-07 21:34:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxlil2

木虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
lanzixuan: 金币+1 2014-03-10 18:55:41
嘿嘿，我也想知道，跟个帖

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2014-03-07 22:09:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xleili2009

木虫 (小有名气)
顶楼主！
回复此楼
最多150字
3楼2014-03-07 22:13:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hityrj

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
lanzixuan: 金币+1, ★有帮助 2014-03-10 18:55:10
花点时间，PPT不就可以么 ？
赞一下 回复此楼
4楼2014-03-07 22:39:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

615780236

禁虫 (知名作家)
★
感谢参与，应助指数 +1
lanzixuan: 金币+1, ★有帮助 2014-03-10 18:54:36
本帖内容被屏蔽
5楼2014-03-08 00:07:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyshpy007

禁虫 (正式写手)
★
感谢参与，应助指数 +1
lanzixuan: 金币+1, ★有帮助 2014-03-10 18:53:56
本帖内容被屏蔽
6楼2014-03-08 00:40:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xleili2009

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lanzixuan: 金币+20, ★★★★★最佳答案, 谢谢这位虫友的详细解答。 2014-03-10 18:48:36

这幅图可以用origin8.5以后的版本画出，在数据栏中输入温度和时间数据，选中要作图的数据栏，然后点击3D waterfall命令。可以生成三维图，对曲线下面部分进行着色，然后在Plot Properties 窗口的Pattern选项卡中对Transparency透明度进行调整，修改坐标轴显示状态，即可得到要求的图表。
赞一下(2人) 回复此楼
最多150字
7楼2014-03-10 14:29:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ruirui137

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
lanzixuan: 金币+1 2014-03-10 18:52:24
这不是软件直接生成的，自己画出来的
赞一下 回复此楼
8楼2014-03-10 15:25:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luhaoshaobo

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
lanzixuan: 金币+2, ★有帮助, 谢谢！ 2014-03-10 18:51:43
origin 3D作图就可以做出来的，网上很多origin的教学可以看~
赞一下(2人) 回复此楼
9楼2014-03-10 15:30:17
