[求助] proe绘制SV型静态混合器 已有1人参与

如何用proe绘制三维静态混合器?图片如网址http://detail.1688.com/offer/364 ... m=a261b.2187593.0.0
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hothanhlam

铜虫 (小有名气)

有点难度啊 ,看的不太清楚 不过应该有不规则面 要是能测量出点坐标 画还是可以的
不受天磨非好汉,不遭人妒是庸才!
2楼2014-03-06 10:22:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwhhppxin

铁虫 (初入文坛)

【答案】应助回帖

请帖几个多角度的图片,我看应该不难,好像是波浪形的,具体请发图片
和为贵,和谐
3楼2014-03-10 17:01:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunyilsh

至尊木虫 (初入文坛)

引用回帖:
3楼: Originally posted by wwhhppxin at 2014-03-10 17:01:05
请帖几个多角度的图片,我看应该不难,好像是波浪形的,具体请发图片

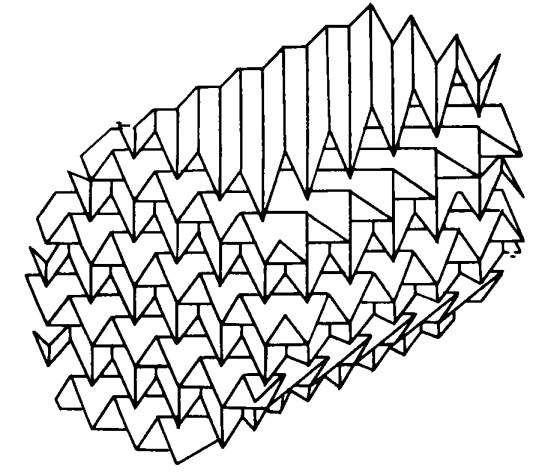

图片如下:
proe绘制SV型静态混合器


proe绘制SV型静态混合器-1

4楼2014-03-11 09:15:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwhhppxin

铁虫 (初入文坛)

引用回帖:
4楼: Originally posted by sunyilsh at 2014-03-11 09:15:01
图片如下:


...

这个就是波浪形的,请提供材料厚度,上下板之间波浪纹路夹角,波浪的高度就可以画出来了
和为贵,和谐
5楼2014-03-11 10:13:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunyilsh

至尊木虫 (初入文坛)

引用回帖:
5楼: Originally posted by wwhhppxin at 2014-03-11 10:13:31
这个就是波浪形的,请提供材料厚度,上下板之间波浪纹路夹角,波浪的高度就可以画出来了...

关键波浪形式倾斜的,proe好像斜着拉伸的功能。
6楼2014-03-13 13:15:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwhhppxin

铁虫 (初入文坛)

引用回帖:
6楼: Originally posted by sunyilsh at 2014-03-13 13:15:55
关键波浪形式倾斜的,proe好像斜着拉伸的功能。...

画个波浪剖面,然后拉伸就对了,至于轮廓,可以下一步剪除材料得到。
步骤:方法一:进入实体拉伸 -草绘(绘制剖面)- 拉伸长度, 进入实体拉伸-草绘(轮廓)-剪切不需要部分即可得到
           方法二:进入曲面拉伸 -草绘(绘制剖面)- 拉伸长度, 进入曲面拉伸-草绘(轮廓)-剪切不需要部分,然后增加厚度即可,
          至于叠层,你可以按需要装配即可
和为贵,和谐
7楼2014-03-13 13:52:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunyilsh

至尊木虫 (初入文坛)

引用回帖:
7楼: Originally posted by wwhhppxin at 2014-03-13 13:52:54
画个波浪剖面,然后拉伸就对了,至于轮廓,可以下一步剪除材料得到。
步骤:方法一:进入实体拉伸 -草绘(绘制剖面)- 拉伸长度, 进入实体拉伸-草绘(轮廓)-剪切不需要部分即可得到
           方法 ...

谢谢
8楼2014-03-14 08:49:48
