应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 求助—纯铝EBSD制样
41/1返回列表
查看: 2274  |  回复: 3
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

csuxd

新虫 (初入文坛)

[求助] 求助—纯铝EBSD制样已有2人参与

大家好，本人刚刚接触EBSD制样，有很多不懂的地方，求帮助啊。新虫，金币不多，望见谅。

我的样品是ECAE后退火的。
样品处理过程为：砂纸磨到2000#；机械抛光（最后光镜下还能看到一些较细的划痕）；电解抛光。
电解抛光液为5%的高氯酸乙醇溶液（体积比），电压30V，室温，电流密度约为2A/cm2,由于一直感觉还有划痕没抛掉，所以最终抛了1min。

附件里给出了不同放大倍数的照片。大家帮忙看看怎么样啊，要怎么样改进呢，谢谢啦。

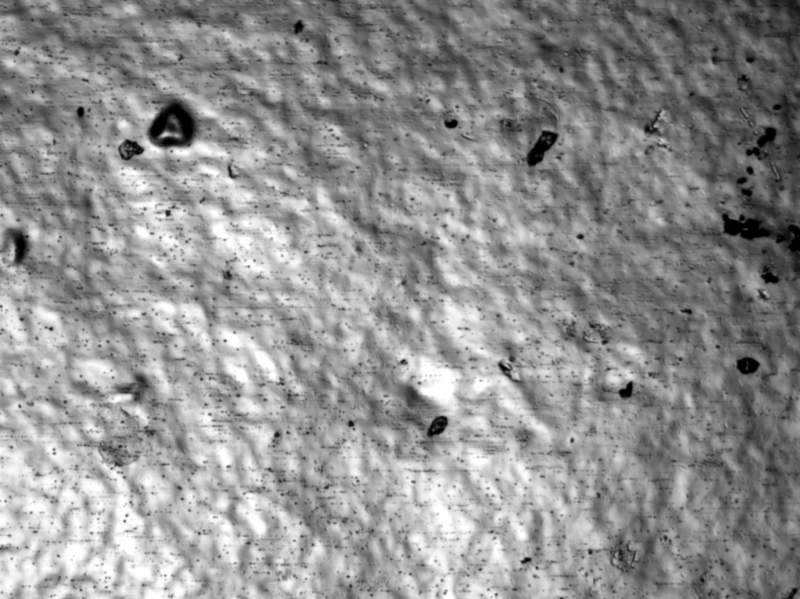

求助—纯铝EBSD制样

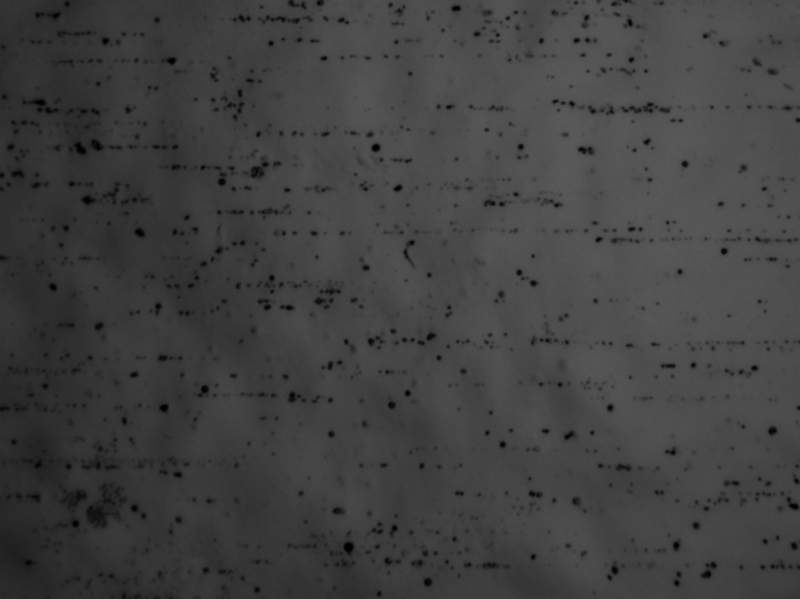

求助—纯铝EBSD制样-1

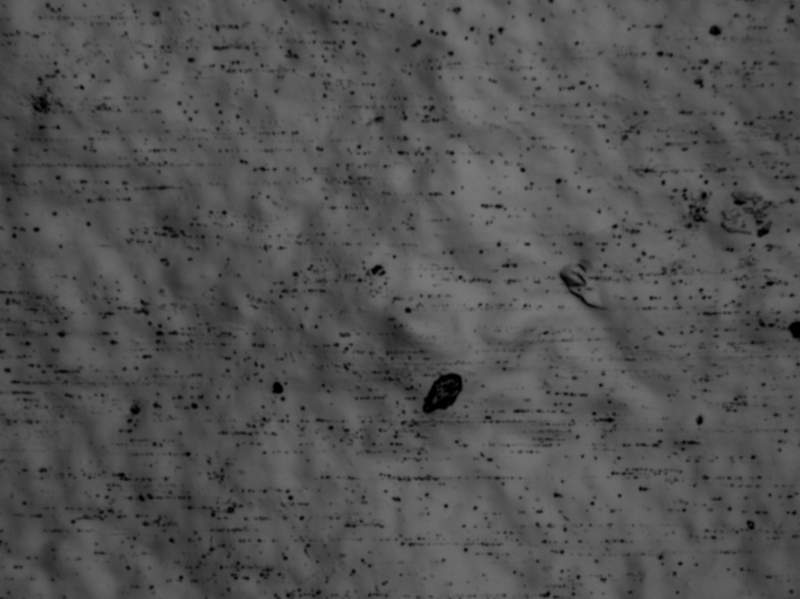

求助—纯铝EBSD制样-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2014-03-05 15:53:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

感谢参与，应助指数 +1
这不一定是划痕，可能是带状析出，而且这种状态不一定影响EBSD测试；只要待测表面没有厚的污染膜都不影响标定，第二相很难解析，也不是必要的，除非考察第二相的微观情况，这个尺度EBSD也难办。
赞一下 回复此楼
每天一小步也有新高度
2楼2014-03-06 21:26:50
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gmxg

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
纯铝的话，EBSD之前建议砂纸打磨（到2000#左右，再用金相砂纸打磨），之后抛光（先机械再电解），最后一定要用电子枪轰一下观测面，这个要比你打磨和抛光好使的多。我之前做的翼盒铝合金是这么处理的。
赞一下(1人) 回复此楼
3楼2014-03-07 11:17:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csuxd

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by gmxg at 2014-03-07 11:17:56
纯铝的话，EBSD之前建议砂纸打磨（到2000#左右，再用金相砂纸打磨），之后抛光（先机械再电解），最后一定要用电子枪轰一下观测面，这个要比你打磨和抛光好使的多。我之前做的翼盒铝合金是这么处理的。

电子枪轰一下，没有条件啊

现在我觉得那些黑点是机械抛光时嵌入的颗粒。表面看起来不平整是什么原因呢？影响EBSD测试吗？
赞一下 回复此楼
4楼2014-03-07 18:04:14
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 csuxd 的主题更新
41/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
