[求助] UDF中的入门级问题 已有4人参与

#include "udf.h"
DEFINE_PROFILE(inlet_x_velocity, thread, index)
{
  real x[ND_ND];
  real y;
  face_t f;

  begin_f_loop(f, thread)
    {
      F_CENTROID(x,f,thread);
      y = x[1];
      F_PROFILE(f, thread, index) = 20.- y*y/(.0745*.0745)*20.;
    }
  end_f_loop (f, thread)
}
学过UDF的相信对上面这段程序都不会陌生，我想请教的是对于里面的f该怎么理解？ F_CENTROID(x,f,thread)它找到的是整个水管面的形心吗？另外对thread含义也不是很理解。
UDF中的入门级问题
回复此楼

» 收录本帖的淘帖专辑推荐

Fluent

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-02-28 11:20:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

奔跑鱼

新虫 (小有名气)

【答案】应助回帖

★ ★
nmd960: 金币+2, ★★★很有帮助 2014-03-04 16:43:26
形象的来说 划分网格之后的图你看过没？mesh之后会出现很多的小格子，每个格子都可以理解为一个cell，那么在左侧水管面，也就是入口处，也会被分割成很多的小的网格，这里的每个2维网格就是一个face面，所以才要做循环，遍历所有的入口处的面。
F_CENTROID(x,f,thread)就是找到面心坐标，由于网格比较细，可以近似的把face整个面的坐标都看做是等于面心坐标。
赞一下(2人) 回复此楼
5楼2014-03-03 15:03:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

奔跑鱼

新虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by nmd960 at 2014-02-28 13:24:09
那么f表示什么呢，具体是指那个面呢...

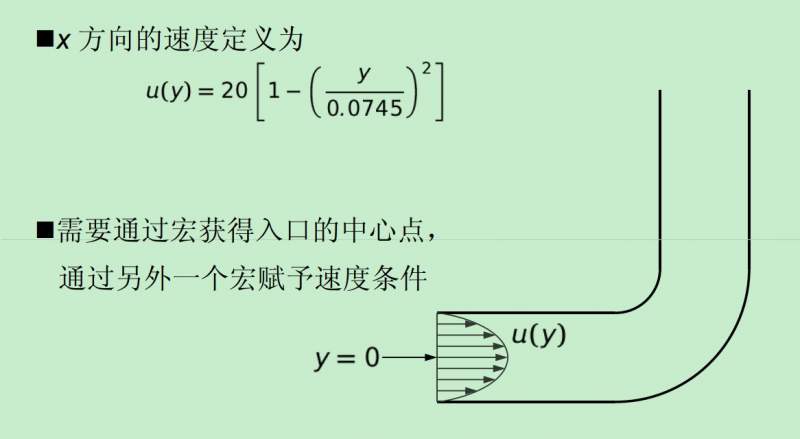

今天翻到UDF手册上的图了，发给你你看看，具体内容在fluent UDF6.3手册 1-9,相信你看了就明白什么是face了。
UDF中的入门级问题-1
赞一下(2人) 回复此楼
11楼2014-03-11 23:35:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

双鱼理

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
thread是线条的意思，然后，进口是在线上的，（这个数值模拟是二维的），也就是进口定义速度的状态，
赞一下 回复此楼
2楼2014-02-28 12:00:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nmd960

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 双鱼理 at 2014-02-28 12:00:38
thread是线条的意思，然后，进口是在线上的，（这个数值模拟是二维的），也就是进口定义速度的状态，

那么f表示什么呢，具体是指那个面呢
赞一下 回复此楼
3楼2014-02-28 13:24:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

放羊君

木虫 (正式写手)

【答案】应助回帖

2D当然是指入口边界啦
赞一下 回复此楼
4楼2014-03-03 13:26:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nmd960

新虫 (小有名气)
引用回帖:
5楼: Originally posted by 奔跑鱼 at 2014-03-03 15:03:58
形象的来说 划分网格之后的图你看过没？mesh之后会出现很多的小格子，每个格子都可以理解为一个cell，那么在左侧水管面，也就是入口处，也会被分割成很多的小的网格，这里的每个2维网格就是一个face面，所以才要做循 ...

首先谢谢你的详解！F_CENTROID就是找到入口边界面组成面线的中心坐标，那么找到这个坐标有什么意义呢，遍历面线必须要从面线中心开始，还是仅仅为了找一个普通启动点？
赞一下 回复此楼
6楼2014-03-03 16:43:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

奔跑鱼

新虫 (小有名气)

【答案】应助回帖

引用回帖:
6楼: Originally posted by nmd960 at 2014-03-03 16:43:49
首先谢谢你的详解！F_CENTROID就是找到入口边界面组成面线的中心坐标，那么找到这个坐标有什么意义呢，遍历面线必须要从面线中心开始，还是仅仅为了找一个普通启动点？...

找到坐标不就是为了获取y么，你先把目的看清楚，他是为了给入口速度赋值，入口不同的地方有不同的速度，而且速度是y的函数。
赞一下 回复此楼
7楼2014-03-03 21:54:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nmd960

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 奔跑鱼 at 2014-03-03 21:54:23
找到坐标不就是为了获取y么，你先把目的看清楚，他是为了给入口速度赋值，入口不同的地方有不同的速度，而且速度是y的函数。...

我的意思是这个中心有没有特殊性，假如有个宏函数可以获取1/4处坐标，是否也可以用到这里？
赞一下 回复此楼
8楼2014-03-04 08:45:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

奔跑鱼

新虫 (小有名气)
引用回帖:
8楼: Originally posted by nmd960 at 2014-03-04 08:45:35
我的意思是这个中心有没有特殊性，假如有个宏函数可以获取1/4处坐标，是否也可以用到这里？...

我自己的感觉是，cell或者face是mesh后网格的最小单元，可以认为这个单元内的值都是一样的。比如温度，等等。具体的我也不是特别的清楚，希望我们共同研究。
赞一下 回复此楼
9楼2014-03-04 17:49:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nmd960

新虫 (小有名气)
引用回帖:
9楼: Originally posted by 奔跑鱼 at 2014-03-04 17:49:28
我自己的感觉是，cell或者face是mesh后网格的最小单元，可以认为这个单元内的值都是一样的。比如温度，等等。具体的我也不是特别的清楚，希望我们共同研究。...

不论如何谢谢你的耐心回应！
赞一下 回复此楼
10楼2014-03-05 10:07:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
