[求助] 如何将DPM中的图形在Tecplot中“完全”显示

如何将DPM中的图形在Tecplot中完全显示,如下,求高手指点

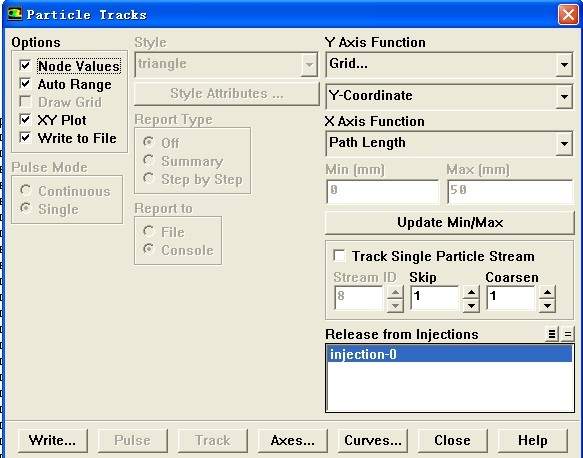

首先,自己在图 中 选的设置 “Write to file” 保存为.plt的文件
然后,打开Tecplot10.0,选择“ file” 中的“load data file” ,之后在提示框Select initial plot 中选择 “XY line”
最后,输出的结果仅仅是其中一条线,如图示。
所以,如何才能将其他的图线一起在 Tecplot中显示啊,求高手指点
(图中,Y坐标设置是Y轴坐标,X轴代表颗粒运动路径长度)
(图形的目的就是求得最大的Y值,并将图形很清楚的表达出来,写文章用)
如何将DPM中的图形在Tecplot中“完全”显示
设置

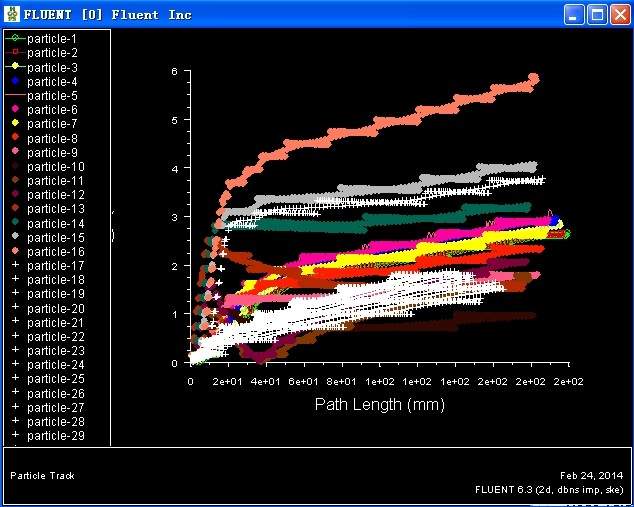

如何将DPM中的图形在Tecplot中“完全”显示-1
fluent图形

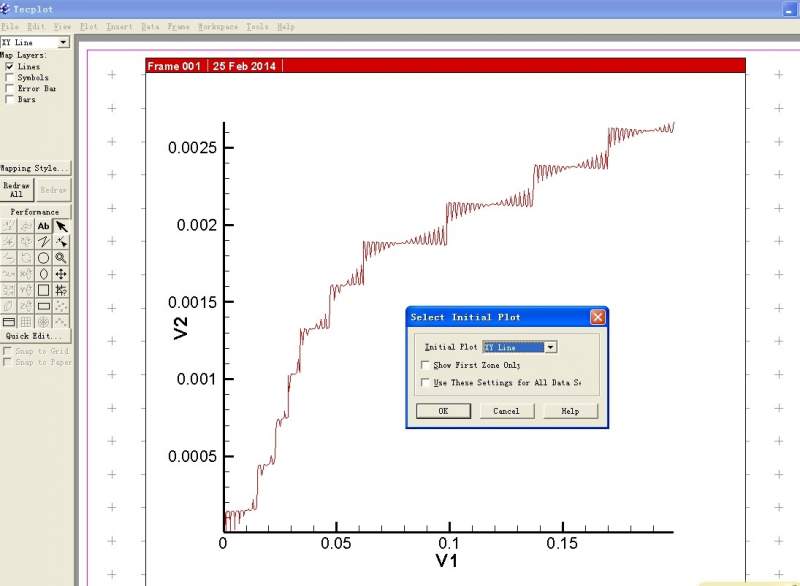

如何将DPM中的图形在Tecplot中“完全”显示-2
tecplot中的图形
