[交流] 纳米制备艺术（24）：纳米“伽马”形栅（GAMA shape gate) 已有2人参与

在接下来的一系列帖子中，本木虫将给大家展示采用电子束光刻（EBL）+ metalization等纳米加工技术所制备的T形栅或者GAMA栅。今天展示的是 GAMA形栅。因为琪形状看上去如希腊字母的GAMA，故得此名。
纳米制备艺术（24）：纳米“伽马”形栅（GAMA shape gate)

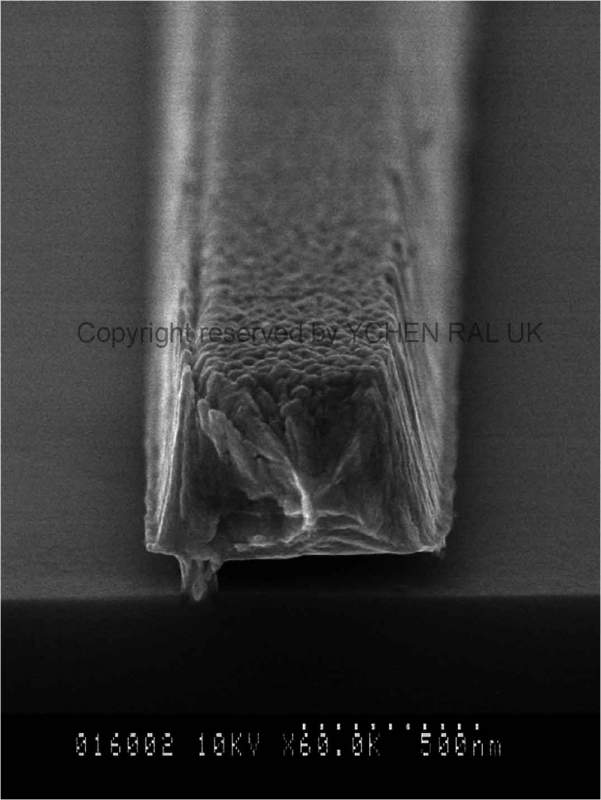

这是Giantslug亲身研制的GAMA纳米栅。应用于高频（1-300GHz）的微波通讯。无论是T形栅还是GAMA栅，其关键在两个方面，第一，其脚宽必须是纳米量级的，即越小越好；第二，其头部要宽大，越宽大越好。为什么？以后请虫友继续关注。
回复此楼

» 收录本帖的淘帖专辑推荐

纳米制备的艺术

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
展示所有自己研发的纳米制备工艺成果给大家，是本木虫的宗旨。
1楼 2014-02-25 00:58:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Season710

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
偶然看到这帖子，让人耳目一新，期待后续报道
赞一下 回复此楼
2楼2014-02-25 08:51:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

marcmeng

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
不知楼主那里高就，脚小就是Lg可以很小，顶部宽大是为了减小接触电阻，高频必备的，不过为什么Gamma形呢？是要更靠近source一端以便获得更小的source resistance么？望不吝赐教。
赞一下 回复此楼
什么也么有
3楼2014-03-06 15:51:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Giantslug

金虫 (小有名气)

纳米工匠
引用回帖:
3楼: Originally posted by marcmeng at 2014-03-06 15:51:05
不知楼主那里高就，脚小就是Lg可以很小，顶部宽大是为了减小接触电阻，高频必备的，不过为什么Gamma形呢？是要更靠近source一端以便获得更小的source resistance么？望不吝赐教。

说得对。不过，头部大是为了减小栅极串联电阻和噪声。

[ 发自小木虫客户端 ]
赞一下 回复此楼
展示所有自己研发的纳米制备工艺成果给大家，是本木虫的宗旨。
4楼2014-03-07 01:55:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Giantslug

金虫 (小有名气)

纳米工匠
引用回帖:
3楼: Originally posted by marcmeng at 2014-03-06 15:51:05
不知楼主那里高就，脚小就是Lg可以很小，顶部宽大是为了减小接触电阻，高频必备的，不过为什么Gamma形呢？是要更靠近source一端以便获得更小的source resistance么？望不吝赐教。

复旦大学。

[ 发自小木虫客户端 ]
回复此楼
展示所有自己研发的纳米制备工艺成果给大家，是本木虫的宗旨。
5楼2014-03-07 12:59:31
