应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料综合 » 材料其他 » TB6钛合金拉伸后组织
51/1返回列表
查看: 1503  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

呀啦咿呜

新虫 (初入文坛)

[求助] TB6钛合金拉伸后组织 已有1人参与

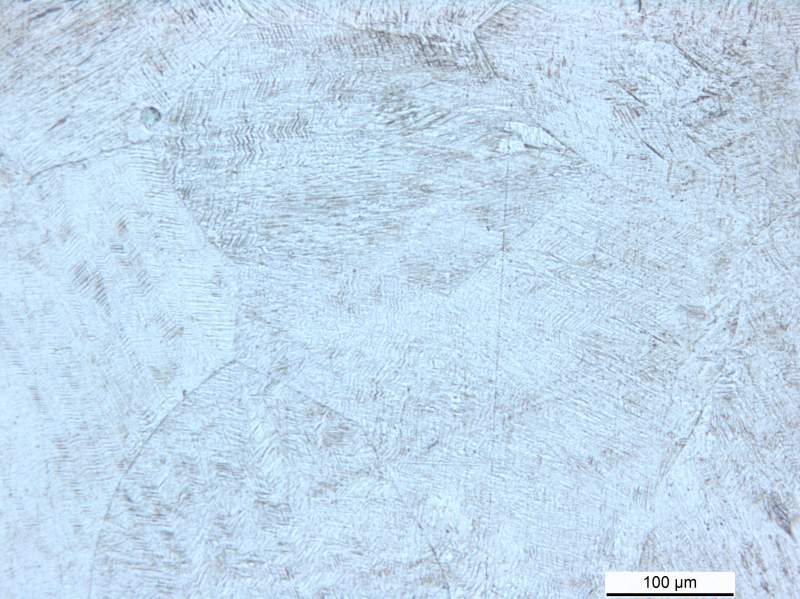

大家看看我这个金相组织，TB6钛合金在拉伸后，取断口附近的试样观察组织，那些波浪纹是什么啊？求高人指点指点，谢谢！
TB6钛合金拉伸后组织
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-02-24 16:38:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
TB6是Ti-1023合金，你最好把拉伸前的显微组织也附上，好有个对比；还有拉伸是室温拉伸，还是高温拉伸？从照片中看到有明显粗大的晶界，晶粒比较粗大，组织腐蚀不是很清楚！
赞一下 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
2楼2014-02-25 10:03:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

呀啦咿呜

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by zbhwel at 2014-02-25 10:03:20
TB6是Ti-1023合金，你最好把拉伸前的显微组织也附上，好有个对比；还有拉伸是室温拉伸，还是高温拉伸？从照片中看到有明显粗大的晶界，晶粒比较粗大，组织腐蚀不是很清楚！

是固溶后室温拉伸，固溶温度到830了，所以β相晶粒粗大。
赞一下 回复此楼
3楼2014-02-25 21:43:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

logan51

铁虫 (初入文坛)
有可能是应力诱发马氏体α'。
赞一下 回复此楼
4楼2014-03-01 22:23:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

呀啦咿呜

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by logan51 at 2014-03-01 22:23:27
有可能是应力诱发马氏体α'。

我也觉得像
回复此楼
5楼2014-03-21 17:13:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 呀啦咿呜 的主题更新
51/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
