应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 功能材料 » 磁性材料 » 烧结永磁材料方形度低，大家帮忙分析分析~
北京石油化工学院2026年研究生招生接收调剂公告
71/1返回列表
查看: 1797  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

CSURobin.L

铁虫 (小有名气)

[求助] 烧结永磁材料方形度低，大家帮忙分析分析~ 已有3人参与

最近做出来的样品，发现矫顽力和剩磁均已达到标准要求，但是方形度却很差，只有0.5-0.7，下面是做的断口扫描，请大家帮忙分析下是什么原因。

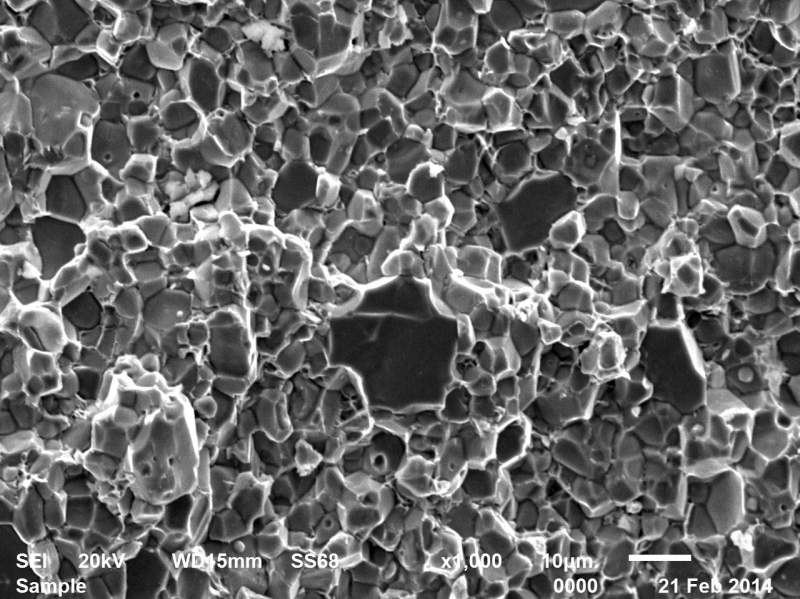

烧结永磁材料方形度低，大家帮忙分析分析~

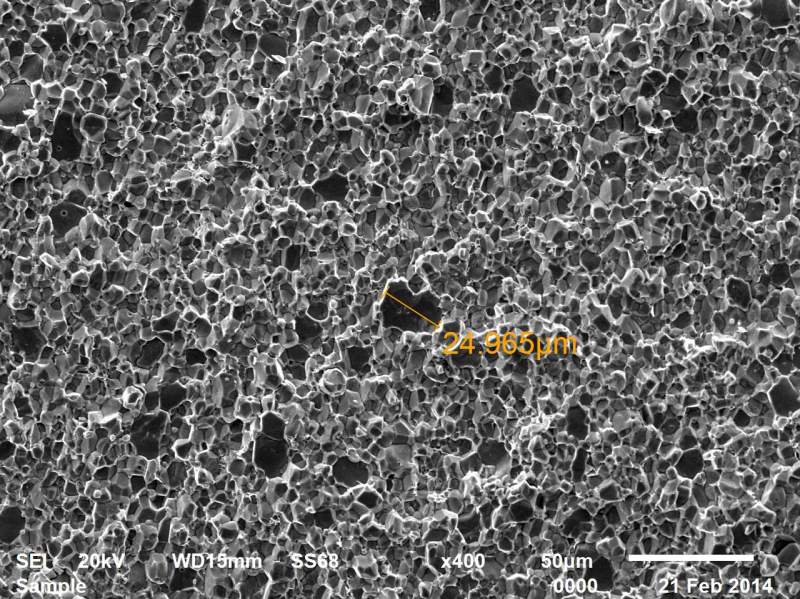

烧结永磁材料方形度低，大家帮忙分析分析~-1

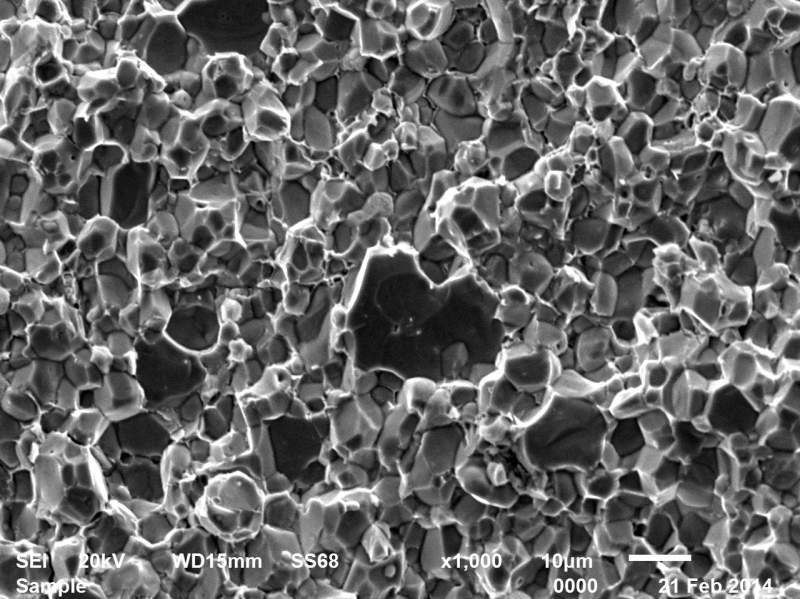

烧结永磁材料方形度低，大家帮忙分析分析~-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-02-21 21:59:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duwei1983

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
chemlh: 欢迎积极交流 2014-02-24 09:05:51
应该是烧结温度偏高，有异常长大的晶粒所致
赞一下 回复此楼
2楼2014-02-22 15:29:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CSURobin.L

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by duwei1983 at 2014-02-22 15:29:41
应该是烧结温度偏高，有异常长大的晶粒所致

那如果是晶粒异常长大所导致的方形度变差的话，应该矫顽力也会很低，可是实际上矫顽力还是不错的。
赞一下 回复此楼
3楼2014-02-23 22:44:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

望天

木虫 (正式写手)
引用回帖:
3楼: Originally posted by CSURobin.L at 2014-02-23 22:44:48
那如果是晶粒异常长大所导致的方形度变差的话，应该矫顽力也会很低，可是实际上矫顽力还是不错的。...

部分晶粒异常长大的话对矫顽力的影响还是有限的，矫顽力高也有可能是材料本身就具有较高的矫顽力。不过方形度这么低部分的原因应该是晶粒异常长大引起，而另外部分的原因我觉得有可能是不均匀的双合金法或者是部分的氧化。
赞一下 回复此楼
4楼2014-02-24 08:55:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

俞能君

新虫 (初入文坛)

【答案】应助回帖

方形度差的原因有很多，粉末颗粒度不均匀，氧化程度，烧结过程中的温度控制。其实你这样文字的表达没有意义。方便的话可以把测试图标放上来会更有效果
。
赞一下 回复此楼
5楼2014-02-27 10:35:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wiseroy

木虫 (著名写手)

更多共享-更多交流-更多进步

【答案】应助回帖

★ ★
CSURobin.L(ivansdk代发): 金币+2 2014-09-14 19:19:52
引用回帖:
5楼: Originally posted by 俞能君 at 2014-02-27 10:35:18
方形度差的原因有很多，粉末颗粒度不均匀，氧化程度，烧结过程中的温度控制。其实你这样文字的表达没有意义。方便的话可以把测试图标放上来会更有效果
。

AGG，方形度，氧化，粒度分布，元素分布等都可能。如此楼所说正解，建议多放点测试数据上来分析。
赞一下 回复此楼
善良
6楼2014-09-13 16:38:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oopportunity

新虫 (初入文坛)
方形度怎么求啊
回复此楼
7楼2015-07-18 16:12:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 CSURobin.L 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 302分求调剂 +3 凡语祈愿 2026-04-08 4/200 2026-04-08 14:24 by zhq0425
[考研] 307分材料专业求调剂 +11 Hll胡 2026-04-05 11/550 2026-04-08 13:28 by lijunpoly
[考研] 325分化学调剂 +6 15771691647 2026-04-02 6/300 2026-04-08 10:29 by screening
[考研] 一志愿211电子信息347求调剂 +3 554916 2026-04-03 3/150 2026-04-07 23:22 by 如若时光倒流
[考研] 机械调剂 +3 zzzbcb 2026-04-07 3/150 2026-04-07 22:19 by hemengdong
[考研] 307求调剂 +3 Youth@@ 2026-04-07 3/150 2026-04-07 22:00 by hemengdong
[基金申请] 请问共同通讯和共同一作的认可度问题 10+5 psa1234 2026-04-01 11/550 2026-04-07 16:57 by caiqing
[考研] 一志愿北京化工085600 310分求调剂 +20 0856材料与化工3 2026-04-04 22/1100 2026-04-07 15:14 by 上岸快快
[考研] 材料调剂 +11 一样YWY 2026-04-07 11/550 2026-04-07 15:13 by shdgaomin
[考研] 080500求调剂 +12 黄宇博 2026-04-06 12/600 2026-04-07 12:41 by upczlm1989
[考研] 293求调剂 +3 勇远库爱314 2026-04-06 3/150 2026-04-07 11:15 by hugr
[考研] 085100建筑学 寻求跨专业调剂 一志愿南大294分 校级省级国家级奖项若干 踏实肯干 +3 1021075758 2026-04-06 4/200 2026-04-07 09:23 by 蓝云思雨
[考研] 277求调剂 +5 考研调剂lxh 2026-04-05 5/250 2026-04-05 19:03 by chy09050039
[考研] 考研生物学考A区211，初试322，科目生化和生物综合，求调剂 +6 。。。54 2026-04-03 6/300 2026-04-05 14:54 by JOKER0401
[考研] 085602调剂 初试总分335 +12 19123253302 2026-04-04 12/600 2026-04-05 08:08 by 544594351
[考研] 考研调剂 +11 小sun要好运 2026-04-04 11/550 2026-04-05 08:02 by qlm5820
[考研] 能动调剂326专硕 +4 wan112233 2026-04-04 4/200 2026-04-04 22:47 by yu221
[考研] 282电子信息0854专硕调剂 +4 202451007219 2026-04-02 6/300 2026-04-04 21:55 by laoshidan
[考研] 调剂 +4 是可乐不是可乐 2026-04-04 4/200 2026-04-04 19:41 by 唐沐儿
[考研] 400分求调剂 +3 尴尬且挠头 2026-04-04 3/150 2026-04-04 08:41 by jp9609
信息提示
关闭
请填处理意见
关闭
