[求助] CAD中，从图纸系统中导出的图纸需分解后才能出现其轮廓，这是怎么回事

CAD中，从图纸系统中导出的图纸，有些部分显示为一些框框，如附图1所示，然后分解该部分后，该零件显示出来，如图2所示，这是怎么回事，请教各位大神，有什么好的办法解决呢？
CAD中，从图纸系统中导出的图纸需分解后才能出现其轮廓，这是怎么回事

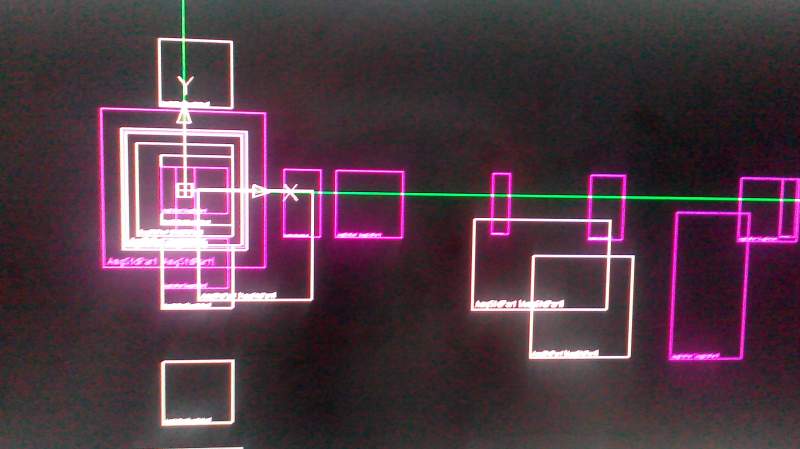

CAD中，从图纸系统中导出的图纸需分解后才能出现其轮廓，这是怎么回事-1

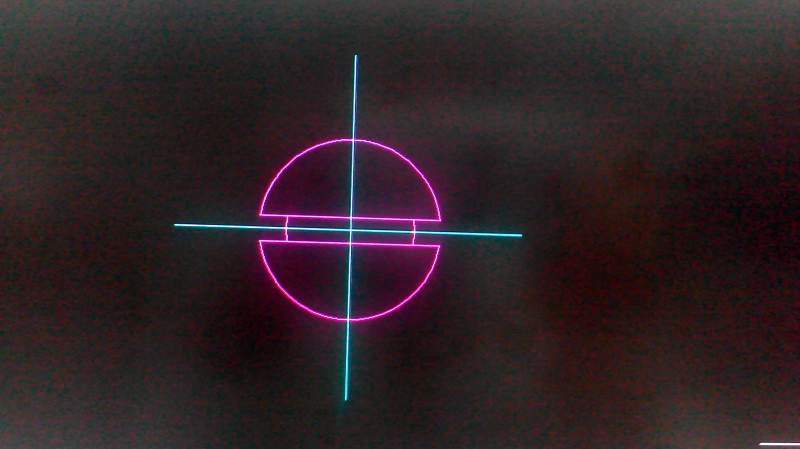

CAD中，从图纸系统中导出的图纸需分解后才能出现其轮廓，这是怎么回事-2

[ Last edited by tongsan on 2014-2-18 at 08:04 ]
