[求助] 压电材料：PFM测试得到的蝴蝶曲线计算d*33 已有2人参与

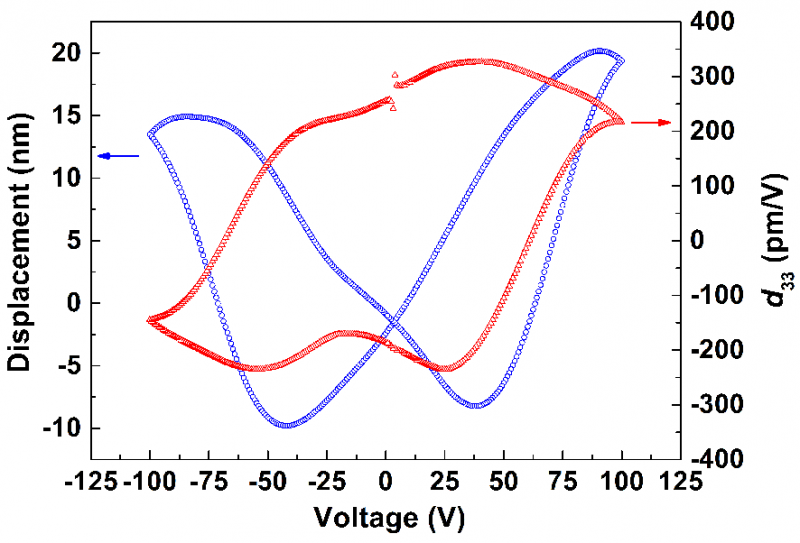

如图，使用PFM测试压电材料，如何由displacement-voltage 曲线（蓝色）计算得到d*33-voltage 曲线（红色）？
压电材料：PFM测试得到的蝴蝶曲线计算d*33
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
雨纷飞
1楼 2014-02-12 11:41:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

diwunju

铁杆木虫 (正式写手)
你只有当它是线性的了，除一下就完了。但是这又有什么意义？你那个电场一般也不是均匀的，蝴蝶线看看不是挺好。定量的比较我觉得毫无意义。还有，我觉得这个图上蓝色的线能得到红色的线很奇怪，形状上差了太多。
赞一下 回复此楼
2楼2014-02-12 13:23:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yufenfei3002

金虫 (小有名气)
引用回帖:
2楼: Originally posted by diwunju at 2014-02-12 13:23:39
你只有当它是线性的了，除一下就完了。但是这又有什么意义？你那个电场一般也不是均匀的，蝴蝶线看看不是挺好。定量的比较我觉得毫无意义。还有，我觉得这个图上蓝色的线能得到红色的线很奇怪，形状上差了太多。

"你只有当它是线性的了，除一下就完了。"
还请详释！
赞一下 回复此楼
雨纷飞
3楼2014-02-12 13:27:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

diwunju

铁杆木虫 (正式写手)
引用回帖:
3楼: Originally posted by yufenfei3002 at 2014-02-12 13:27:24
"你只有当它是线性的了，除一下就完了。"
还请详释！...

位移等于压电系数乘以电场呀，这个电场不是横坐标哪个直流场，是你加在针尖上的交流场的振幅。
赞一下 回复此楼
4楼2014-02-12 17:03:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgang

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
yufenfei3002: 金币+5, ★有帮助 2014-02-14 22:50:09
要定量的通过PFM获得d33需要校准针尖。通常的作法是用同一根针尖测一下Quartz单晶的压电响应。Quartz只是压电，不是铁电，所以测出来是一条直线，有个斜率。而Quartz单晶的压电系数是已知的，和测得的斜率对比一下这样就能校准针尖了
赞一下(1人) 回复此楼
5楼2014-02-14 14:13:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crr163

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
yufenfei3002: 金币+25, ★★★很有帮助 2014-05-19 09:50:06
先找出蝴蝶曲线的焦点（A0,V0），d33=(A-A0)/(V-V0)，在origin里用这公式就可以画出红线的图形
赞一下(1人) 回复此楼
嘿嘿哈哈
6楼2014-05-18 22:01:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangl717

禁虫 (小有名气)
本帖内容被屏蔽
7楼2014-10-21 18:47:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

823772127

新虫 (小有名气)
请问测试在哪做的能对外吗？

发自小木虫Android客户端
赞一下 回复此楼
8楼2019-01-26 00:21:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JoanXMC

新虫 (正式写手)
楼主你好，请问您是在哪里做的PFM测试呢？我的样品也需要做PFM测试，中科百测 天合 指南针我都问了，最高可以加10V电压，而我的样品需要加25V.我还没找到合适的测试单位，可否麻烦楼主告知一下呢？可以留一下联系方式吗，万分感谢，祝楼主万事如意天天开心
赞一下 回复此楼
9楼2020-02-18 20:51:30
