| 查看: 512 | 回复: 2 | ||
[求助]
求高手指点；高锰(1.7%)铝合金中易出现粗大化合物的原因，怎样能避免粗大化合物。 已有2人参与
|

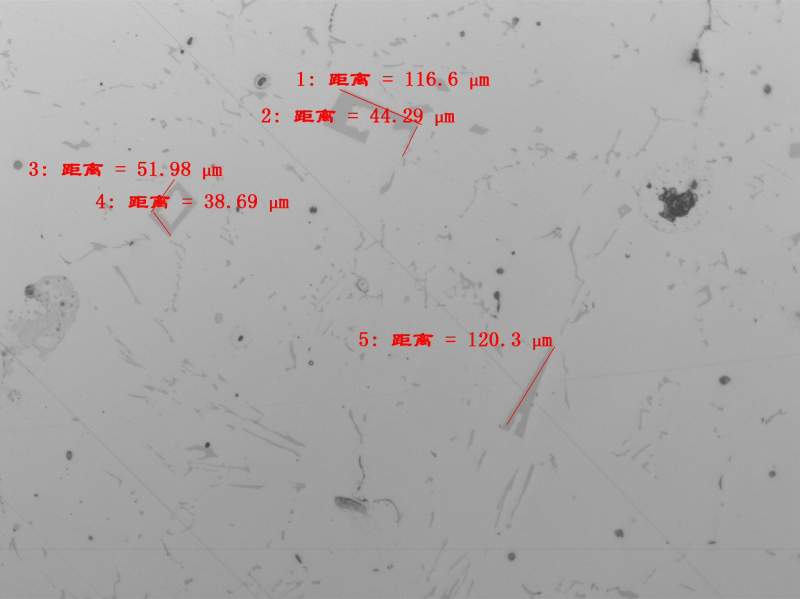

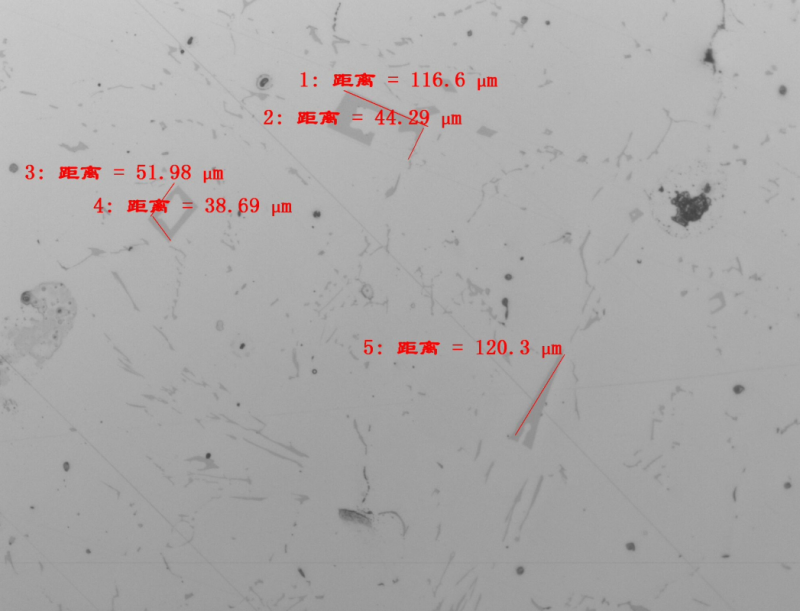

高锰(1.7%)铝合金中易出现粗大化合物的原因，怎样能避免粗大化合物。半连铸的铝合金铸锭的中间部位比较多，边部基本上没有。是不是和冷却速度有关。 a.JPG  啊啊.png |
回复此楼» 猜你喜欢
存款400万可以在学校里躺平吗
已经有21人回复
-
拟解决的关键科学问题还要不要写
已经有7人回复
-
最失望的一年
已经有3人回复
-
国自然申请面上模板最新2026版出了吗？
已经有19人回复
-
请教限项目规定
已经有3人回复
-
基金委咋了？2026年的指南还没有出来？
已经有10人回复
-
基金申报
已经有6人回复
-
推荐一本书
已经有13人回复
-
疑惑？
已经有5人回复
-
溴的反应液脱色
已经有7人回复
17614862
木虫 (小有名气)
- 应助: 64 (初中生)
- 金币: 1993.4
- 红花: 4
- 帖子: 248
- 在线: 207.9小时
- 虫号: 583813
- 注册: 2008-08-01
- 性别: GG
- 专业: 金属材料的制备科学与跨学
【答案】应助回帖
★ ★ ★
感谢参与，应助指数 +1
849251078: 金币+3, ★有帮助, 增加冷却速度是可以的，实际过程中铸锭很容易开裂，能帮忙找一些相关的文献么，Vasudev A K and Doherty R D. Aluminum Alloys2 Contemporary Research and Applications. Academic Press Inc , 1989 : 76. 2014-01-24 08:36:26
感谢参与，应助指数 +1
849251078: 金币+3, ★有帮助, 增加冷却速度是可以的，实际过程中铸锭很容易开裂，能帮忙找一些相关的文献么，Vasudev A K and Doherty R D. Aluminum Alloys2 Contemporary Research and Applications. Academic Press Inc , 1989 : 76. 2014-01-24 08:36:26
| 由相图可知，这样高的Mn超过最大固溶度，不可避免会有Al6Mn相的析出，只是怎么样控制析出相的形态问题。从铸造工艺来讲，细化晶粒：尽量增加冷却速度或者加入能细化组织的变质剂；从加工工艺上来讲，通过挤压工艺来挤碎析出相，因为这种相一旦析出，通过热处理根本消除不了。 |
2楼2014-01-24 08:07:06
ysr665891
铁杆木虫 (正式写手)
- 应助: 64 (初中生)
- 金币: 7943.9
- 红花: 2
- 帖子: 464
- 在线: 98.2小时
- 虫号: 1404240
- 注册: 2011-09-16
- 专业: 金属结构材料
3楼2014-02-12 16:26:49
