[求助] tecplot怎么打开带有多面体网格的文件？ 已有1人参与

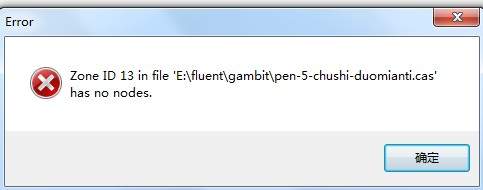

四面体网格较多，在fluent计算时转化为了多面体网格，用tecplot进行后处理提示错误如下图，
tecplot怎么打开带有多面体网格的文件？
对同一个模型未转化为多面体网格时，可以被tecplot打开，所以怀疑是多面体网格的原因，所以tecplot怎么打开带有多面体网格的文件？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-01-18 22:15:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你如果是要后处理的话，直接打开dat文件就可以了啊，而且也可以显示出网格。
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
2楼2014-01-18 22:28:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daihaod

金虫 (小有名气)
引用回帖:
2楼: Originally posted by achilFes1990 at 2014-01-18 22:28:46
你如果是要后处理的话，直接打开dat文件就可以了啊，而且也可以显示出网格。

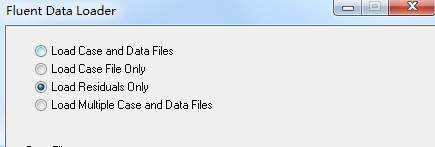

tecplot怎么打开带有多面体网格的文件？-1
怎么单独导入dat？
赞一下 回复此楼
3楼2014-01-19 09:29:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

你在计算结束的fluent里面，选择导出，软件选择tecplot，其他的选择你可能会用到的物理量，就会导出一个cdat文件，这个可以直接为tecplot所用。
赞一下(1人) 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
4楼2014-01-19 12:30:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daihaod

金虫 (小有名气)
引用回帖:
4楼: Originally posted by achilFes1990 at 2014-01-19 12:30:08
你在计算结束的fluent里面，选择导出，软件选择tecplot，其他的选择你可能会用到的物理量，就会导出一个cdat文件，这个可以直接为tecplot所用。

不能导出tecplot文件tecplot怎么打开带有多面体网格的文件？-2
请问那个ascii，tecplot能打开吗？谢谢～～
赞一下 回复此楼
5楼2014-01-19 14:52:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
daihaod: 金币+10, ★★★很有帮助, 总之，谢谢～～ 2014-01-21 09:34:19
引用回帖:
5楼: Originally posted by daihaod at 2014-01-19 14:52:30
不能导出tecplot文件
请问那个ascii，tecplot能打开吗？谢谢～～...

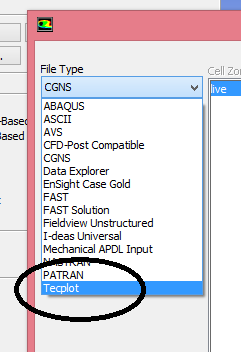

你的fluent怎么回事，我的有啊！
tecplot怎么打开带有多面体网格的文件？-3


tecplot怎么打开带有多面体网格的文件？-4
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
6楼2014-01-19 16:06:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云海孤狼

银虫 (正式写手)
fluent计算能转换为多面体网格？e，这个到底是几面体？
赞一下 回复此楼
7楼2014-01-19 17:56:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daihaod

金虫 (小有名气)
引用回帖:
6楼: Originally posted by achilFes1990 at 2014-01-19 16:06:01
你的fluent怎么回事，我的有啊！


...

file type中没有tecplot选项，估计转不了
赞一下 回复此楼
8楼2014-01-19 19:09:13
