[求助] 求各位大神帮忙看一下一张HRTEM的图 已有1人参与

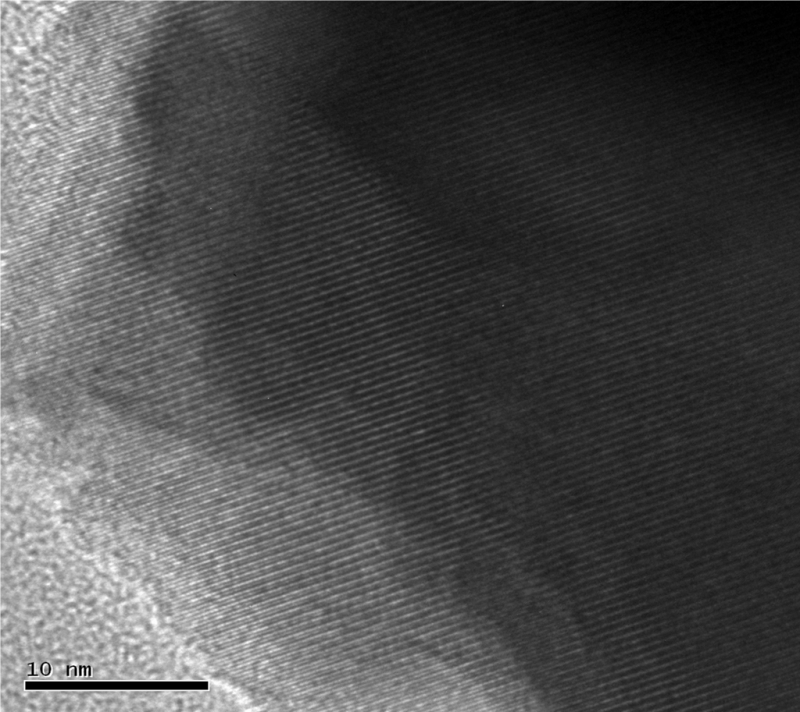

各位大神 我有一张图 是氧化铟的 求晶面方向啊 新手不会做 谢谢大神指教!!!
求各位大神帮忙看一下一张HRTEM的图
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caoxiafei

专家顾问 (著名写手)

研发工程师-Topcon/HJT电池

【答案】应助回帖

感谢参与,应助指数 +1
测量条纹宽度,获得条纹间距d,然后把这个d值与该样品的XRD衍射峰的d值对比,与那个晶面间距约接近,就说明相互平行的晶格条纹的代表的是那个晶面了,但你的测试似乎有些问题

具体原因参考:http://muchong.com/html/200911/1685613.html
2楼2014-01-18 22:48:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caoxiafei

专家顾问 (著名写手)

研发工程师-Topcon/HJT电池

引用回帖:
2楼: Originally posted by caoxiafei at 2014-01-18 22:48:38
测量条纹宽度,获得条纹间距d,然后把这个d值与该样品的XRD衍射峰的d值对比,与那个晶面间距约接近,就说明相互平行的晶格条纹的代表的是那个晶面了,但你的测试似乎有些问题

具体原因参考:http://muchong.com/ht ...

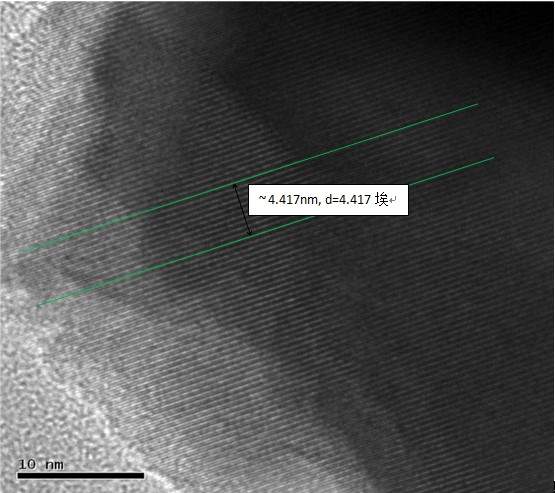

晶格条纹宽度测量
求各位大神帮忙看一下一张HRTEM的图-1

3楼2014-01-18 22:51:21
