24小时热门版块排行榜

查看: 1434  |  回复: 8

859488796

铁杆木虫 (著名写手)

[求助] 氯化聚乙烯在经过干燥后怎么变成颗粒状的,用的是沸腾是干燥床。 已有4人参与

氯化聚乙烯在经过干燥后怎么变成颗粒状的,用的是沸腾是干燥床。而且在干燥床中大量结。
有那位大虫解释一下啊?到底那里出了问题?

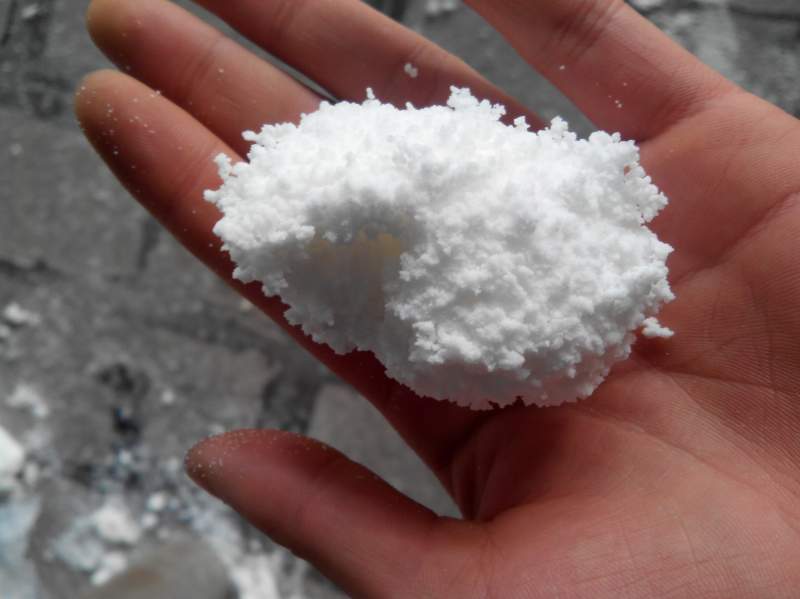

氯化聚乙烯在经过干燥后怎么变成颗粒状的,用的是沸腾是干燥床。

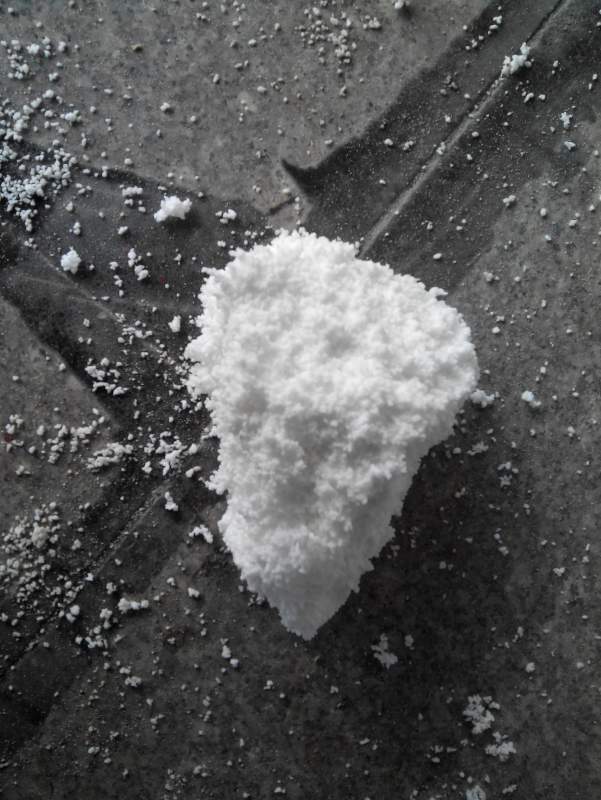

氯化聚乙烯在经过干燥后怎么变成颗粒状的,用的是沸腾是干燥床。-1
回复此楼
科研穷三代本科毁一生
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

859488796

铁杆木虫 (著名写手)

天下之大木有人知道吗?
科研穷三代本科毁一生
2楼2014-01-17 14:35:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yshc

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
859488796(scu2020代发): 金币+2, 感谢应助交流,常来工艺技术版 2014-01-17 16:48:36
可能原因:
1、PE的分子量偏低,或者平均分子量不低,但分子量分布宽泛,小分子量部分(大约1w-5w)部分偏多。
2、通氯气比例不合适,高温段比例过高
3、高温段的温度选择偏高。
4、高温段保温时间过长。
5、其它,再讨论。
3楼2014-01-17 15:54:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

859488796

铁杆木虫 (著名写手)

引用回帖:
3楼: Originally posted by yshc at 2014-01-17 15:54:20
可能原因:
1、PE的分子量偏低,或者平均分子量不低,但分子量分布宽泛,小分子量部分(大约1w-5w)部分偏多。
2、通氯气比例不合适,高温段比例过高
3、高温段的温度选择偏高。
4、高温段保温时间过长。
5、其 ...

PE用的是HDPE啊,氯化过后离心脱水后也没有成颗粒状。干燥过后颗粒就成直径约2mm左右而且大量板结在干燥床内,我今天想了想应该是干燥床这个工段出了问题,
科研穷三代本科毁一生
4楼2014-01-18 09:26:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cgb200202244

金虫 (正式写手)

【答案】应助回帖

★ ★
859488796(scu2020代发): 金币+2, 感谢应助交流,常来工艺技术版 2014-02-24 22:55:59
这个我分析不是合成的问题,而是在干燥阶段产生静电引起的团聚,看能不能想办法消除干燥过程中由于物料和物料以及物料和设备之间摩擦产生的静电。想办法消除或导出静电,看能不能解决这个问题。
化工法师之学徒
5楼2014-02-24 11:20:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cgb200202244

金虫 (正式写手)

【答案】应助回帖


scu2020: 金币+1, 感谢应助交流,常来工艺技术版 2014-04-26 16:49:16
另外,你在干燥的时候,事先用低温吹气,等大量湿份被气体带走之后,再缓慢升温。如果这个方法解决不了,那就是静电的原因。
化工法师之学徒
6楼2014-02-24 11:22:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐友峰

木虫 (小有名气)

【答案】应助回帖


scu2020: 金币+1, 感谢应助交流,常来工艺技术版 2014-04-26 16:49:20
加入防结块剂不就解决啦!
7楼2014-04-26 15:46:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwenbin76

新虫 (初入文坛)

【答案】应助回帖

隔离剂的添加量不够造成的,另外进流化床CPE水分可能偏大。
8楼2014-06-12 11:45:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

百分百感觉

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by yshc at 2014-01-17 15:54:20
可能原因:
1、PE的分子量偏低,或者平均分子量不低,但分子量分布宽泛,小分子量部分(大约1w-5w)部分偏多。
2、通氯气比例不合适,高温段比例过高
3、高温段的温度选择偏高。
4、高温段保温时间过长。
5、其 ...

有道理,我前段时间也碰到过,后来把通氯量调整就好了,主要还是和PE原料有关系
9楼2016-03-22 10:07:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 859488796 的主题更新
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 一志愿985,本科211,0817化学工程与技术319求调剂 +4 Liwangman 2026-03-15 4/200 2026-03-16 08:01 by wang_dand
[考研] 中科大材料专硕319求调剂 +3 孟鑫材料 2026-03-13 3/150 2026-03-14 18:10 by houyaoxu
[考研] 308 085701 四六级已过求调剂 +7 温乔乔乔乔 2026-03-12 14/700 2026-03-14 10:49 by JourneyLucky
[考研] 学硕285求调剂 +13 Wisjxn 2026-03-12 46/2300 2026-03-14 10:33 by JourneyLucky
[考研] 求调剂 +5 鹤遨予卿 2026-03-09 5/250 2026-03-14 02:44 by JourneyLucky
[考研] 求调剂,药学 +3 归零lbm 2026-03-09 5/250 2026-03-14 02:21 by JourneyLucky
[考研] 求调剂 +3 清风问长安 2026-03-09 3/150 2026-03-14 02:15 by JourneyLucky
[考研] 云南财经大学信息学院计算机学硕专硕学位点 +3 zjptai 2026-03-10 5/250 2026-03-14 01:23 by 飞行琦
[考研] 26考研调剂 +3 ying123. 2026-03-10 3/150 2026-03-14 00:18 by JourneyLucky
[考研] 0703化学调剂 +4 快乐的香蕉 2026-03-11 4/200 2026-03-13 22:41 by JourneyLucky
[考研] 304求调剂 +7 7712b 2026-03-13 7/350 2026-03-13 21:42 by peike
[考研] 【考研调剂求收留】 +3 Ceciilia 2026-03-11 3/150 2026-03-13 20:18 by JourneyLucky
[考研] 土木第一志愿276求调剂,科研和技能十分丰富,求新兴方向的导师收留 +3 土木小天才 2026-03-12 3/150 2026-03-13 15:01 by JourneyLucky
[考研] 070303一志愿西北大学学硕310找调剂 +3 d如愿上岸 2026-03-12 5/250 2026-03-13 10:56 by houyaoxu
[考研] 0817化学工程与技术考研312分调剂 +3 T123 tt 2026-03-12 3/150 2026-03-13 10:49 by houyaoxu
[考研] 081200-11408-276学硕求调剂 +3 崔wj 2026-03-12 4/200 2026-03-12 19:33 by 求调剂zz
[考研] 341求调剂 +4 捣蛋猪猪 2026-03-11 4/200 2026-03-12 14:47 by ruiyingmiao
[考研] 哈工大材料324求调剂 +6 闫旭东 2026-03-10 8/400 2026-03-10 22:49 by 星空星月
[考研] 收调剂 +7 调剂的考研学生 2026-03-10 7/350 2026-03-10 17:57 by 麦茶汤圆
[考研] 085602化工求调剂 +7 董boxing 2026-03-10 7/350 2026-03-10 17:07 by BruceLiu320
信息提示
请填处理意见
