[求助] XRD怎么计算材料的层间距？ 已有5人参与

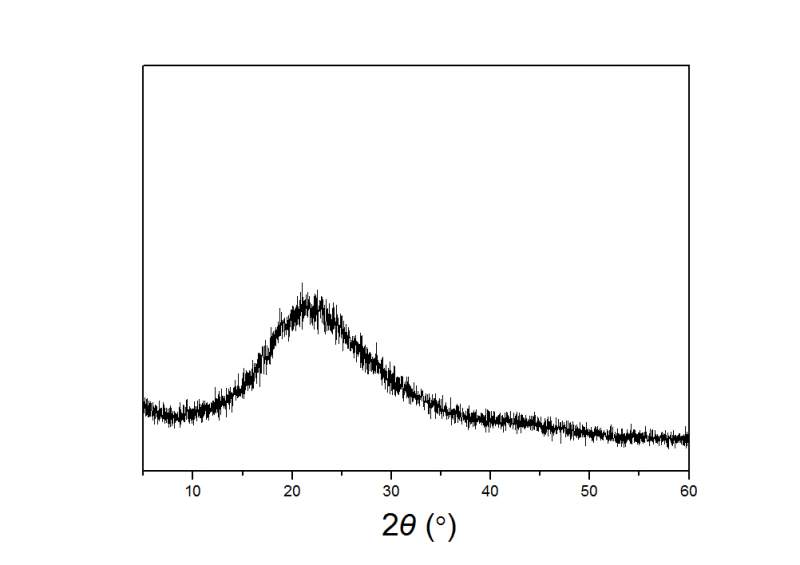

知道自己做的高分子材料是层状材料，表征XRD有一个平缓的峰，怎么计算层间距？
XRD怎么计算材料的层间距？
回复此楼

» 收录本帖的淘帖专辑推荐

刺客 Charactization 经验 11-16 表征手段 包碳

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-01-15 17:46:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

weijun5556

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
wgs8136: 金币+1, 欢迎应助 2014-01-16 09:03:59
houhuihui000: 金币+4, ★有帮助 2014-01-16 21:15:19
同意楼上，准确说，λ=0.154 nm，此图的 θ约11°吧，带入公式得出d
赞一下(2人) 回复此楼
独自等待
3楼2014-01-15 23:54:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sammymoon

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
wgs8136: 金币+2, 欢迎新虫应助 2014-01-16 09:03:53
houhuihui000: 金币+4, ★有帮助 2014-01-16 21:15:10
布拉格方程：2dsinθ=nλ
d:晶面距离 θ：图上的读出,（注意图上为2θ）λ：x射线波长 n=1一级衍射
赞一下(1人) 回复此楼
2楼2014-01-15 19:24:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

houhuihui000

金虫 (正式写手)
引用回帖:
2楼: Originally posted by sammymoon at 2014-01-15 19:24:28
布拉格方程：2dsinθ=nλ
d:晶面距离 θ：图上的读出,（注意图上为2θ）λ：x射线波长 n=1一级衍射

请问衍射峰如果不是尖峰，可以说是结构是层状结构吗？图中峰比较平缓。
赞一下 回复此楼
4楼2014-01-16 09:48:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sammymoon

木虫 (小有名气)
引用回帖:
4楼: Originally posted by houhuihui000 at 2014-01-16 09:48:41
请问衍射峰如果不是尖峰，可以说是结构是层状结构吗？图中峰比较平缓。...

这个我也不是很懂，问问别的人吧
赞一下 回复此楼
5楼2014-01-16 18:28:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

598878157

版主 (文学泰斗)

rky

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
houhuihui000: 金币+4, ★有帮助 2014-01-16 21:15:35
平缓的峰说明非晶态的，没听说过怎么计算层间距的。。可以做TEM看看啊，直接就读出来晶格间距了。HRTEM，呵呵
赞一下 回复此楼
6楼2014-01-16 19:12:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

houhuihui000

金虫 (正式写手)
引用回帖:
6楼: Originally posted by 598878157 at 2014-01-16 19:12:41
平缓的峰说明非晶态的，没听说过怎么计算层间距的。。可以做TEM看看啊，直接就读出来晶格间距了。HRTEM，呵呵

谢谢回复，那石墨烯是怎么计算层间距啊？
赞一下 回复此楼
7楼2014-01-16 21:14:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

598878157

版主 (文学泰斗)

rky

【答案】应助回帖

引用回帖:
7楼: Originally posted by houhuihui000 at 2014-01-16 21:14:45
谢谢回复，那石墨烯是怎么计算层间距啊？...

石墨烯可以做成单层的，单层的石墨烯用原子力显微镜AFM可以直接测出厚度来。
赞一下 回复此楼
8楼2014-01-16 21:37:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wtj0987

银虫 (初入文坛)

【答案】应助回帖

你的谱图横坐标范围不对，给出的峰是聚合物的非晶态峰，只能证明你的材料是非晶态的。而真正的层状间距的峰应该在5°以下，一般情况是两个横坐标数值相差两倍的峰（也有情况是不止两个或者只有一个的），只有这两个能够说明你的材料是层状结构。你测的是XRD，表征不了这么小的角度。想要得到这两个峰必须用SAXS小角XRD。层间距用第一个峰值计算。
赞一下 回复此楼
9楼2014-11-15 21:43:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaomagege

铁杆木虫 (正式写手)
引用回帖:
9楼: Originally posted by wtj0987 at 2014-11-15 21:43:01
你的谱图横坐标范围不对，给出的峰是聚合物的非晶态峰，只能证明你的材料是非晶态的。而真正的层状间距的峰应该在5°以下，一般情况是两个横坐标数值相差两倍的峰（也有情况是不止两个或者只有一个的），只有这两个 ...

为什么会有这种关系：两个横坐标数值相差两倍的峰（也有情况是不止两个或者只有一个的）？最近我遇到这个问题，搞不懂为什么，可以解释一下吗？
赞一下 回复此楼
健康快乐充实
10楼2016-05-12 20:49:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
