| 查看: 2311 | 回复: 15 | ||
[求助]
ansys基岩面输入地震波
|
||
|

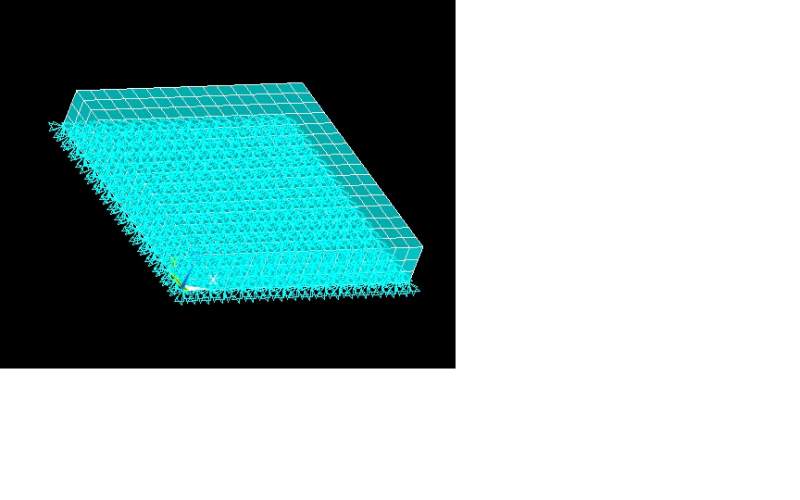

我建立的土体模型，如下图，分三层，最底下的是基岩面，请问在ansys里面对土体结构输入地震波，如何定义命令流？这是我原始的命令流，大家帮忙看看有什么问题吗？麻烦各位专家、学者，科研的好心人 帮忙解答，做毕业论文用，我的金币不多，现全部奉上！谢谢大家！！！cnvtol,f,10000,0.00001,2,, *dim,ACCEXYZ,TABLE,200,3 !01行 *vread,ACCEXYZ(1,1),accexyz,txt,,JIK,3,200, 02！行 (f10.4) !03行 *vread,ACCEXYZ(1,0),time,txt, !04行 (f10.2) !05行 ACCEXYZ(0,1)=1 !06行 ACCEXYZ(0,2)=2 !07行，同上 ACCEXYZ(0,3)=3 !08行，同上 finish /SOLU ANTYPE,trans btime=0.01 !定义计算起始时间 etime=2 !定义计算结束时间 dtime=0.01 !定义计算时间步长 *DO,itime,btime,etime,dtime time,itime AUTOTS,0 NSUBST,1, , ,1 KBC,1 acel,ACCEXYZ(itime,1),ACCEXYZ(itime,2),ACCEXYZ(itime,3) !施加三个方向的地震加速度 SOLVE *ENDDO  无标题.jpg |
回复此楼» 猜你喜欢
有多少人是今天查系统知道结果的？
已经有17人回复
-
国自然面上复盘~欢迎讨论
已经有6人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有4人回复
-
基金不中，共勉
已经有5人回复
-
看板上这么多中的，有点像50人群里49个人都是骗子的那种感觉……
已经有3人回复
-
我不理解！
已经有23人回复
-
2026年的国家社科基金项目通讯评审的新规则与新动向、新挑战
已经有10人回复
-
系统查不到
已经有10人回复
-
怎么查啊
已经有5人回复
匿名
金虫 (正式写手)
- 应助: 58 (初中生)
- 金币: 1065.3
- 散金: 1091
- 红花: 54
- 帖子: 851
- 在线: 109.8小时
- 虫号: 0
- 注册: 2013-05-28
- 性别: GG
- 专业: 制造系统与自动化
2楼2014-01-09 14:25:10
4楼2014-01-13 16:51:19
【答案】应助回帖
|
我写了个命令流 可以算的 应力也有的 没具体看 参数随便编的 你自己改一下好了 /filename,Q1 /title,JD /prep7 et,1,solid65,,,,,,,1 mp,ex,1,24320 mp,prxy,1,0.2 mp,dens,1,20e-6 fc=25.6 ft=2.6 qc=7.8 qt=0.28 tb,concr,1 tbdata,,0.5,0.95,ft,-1 tb,mkin,1, tbtemp,,strain tbdata,,0.0002,0.0008,0.0014,0.002,0.0033 tbtemp,0.0 tbdata,,0.19*fc,0.64*fc,0.91*fc,fc,0.9*fc blc4,,,500,300,500 elemsiz=100 vsel,s,,,1 vatt,1,1,1 mshkey,1 esize,elemsiz vmesh,all nsel,s,loc,y,0 d,all,all allsel,all *SET,NT,50 *DIM,TIME,,NT *DIM,AC_X,,NT *CREATE,ansuitmp *VREAD,TIME,'TIME','txt',' ',1, , , , , , (F6.2) *END /INPUT,ansuitmp *CREATE,ansuitmp *VREAD,AC_X,'AC_X','txt',' ',1, , , , , , (F6.2) *END /INPUT,ansuitmp FINISH /SOL ANTYPE,TRANS nlgeom,off nropt,full,,on ncnv,1 neqit,50 lnsrch,on pred,on autots,on nsubst,1, *DO,K,1,NT ACEL,AC_X(K),AC_X(K),0 TIME,TIME(K) SOLVE *ENDDO FINISH |
11楼2014-01-26 09:30:12
3楼2014-01-10 08:50:09
5楼2014-01-21 10:30:39
6楼2014-01-22 10:55:38
7楼2014-01-22 15:51:58
8楼2014-01-23 10:13:13
9楼2014-01-23 10:16:30
10楼2014-01-23 20:01:07
