[求助] 设置了interface之后，流域不连通 已有3人参与

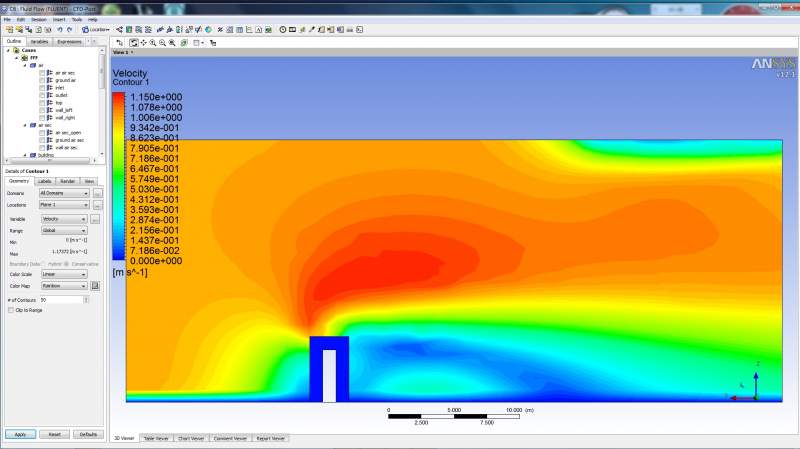

用ansys进行建筑周围的流畅模拟，为了更好反映建筑周围的流场，对建筑周围的网格加密了，并且将加密网格与外部稀疏网格的接触面设置为interface，在fluent里网格检查和初始化都没有问题，但是计算以后，云图显示加密的区域与外部区域明显不连通，如下图，请问这是为什么呀？是什么地方设置有问题吗？http://d.kankan3d.com/data/bcs/l2014/0108/w178h2903616_1389162855_525.jpg
设置了interface之后，流域不连通
速度云图 局部加密.jpg
回复此楼

» 收录本帖的淘帖专辑推荐

好玩

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-01-08 14:34:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tingalan

木虫 (正式写手)

学生

【答案】应助回帖

★
感谢参与，应助指数 +1
1592203609: 金币+1, 谢谢回帖！建议给出更为详细的答案！ 2014-01-13 20:26:04
Fluent里面要设置两个面为一对。在define―grid interface

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
这个世界最大的麻烦，在于傻瓜与狂热分子对自我总是如此确定，而智者的内心却总是充满了疑惑
2楼2014-01-08 19:03:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

豌豆少女侠

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by tingalan at 2014-01-08 19:03:25
Fluent里面要设置两个面为一对。在define―grid interface

已经设置过了呀，外部区域的内侧和内部区域的外侧设置为一对interface，结果还是不连通呢，另，设置过interface后又出现三个wall边界，请问是为什么呀？应该如何设置边界条件呢？
赞一下 回复此楼
3楼2014-01-13 09:46:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

★
1592203609: 金币+1, 谢谢回帖！建议给出更为详细的答案！ 2014-01-13 20:26:15
想必你的网格也是用ICEM CFD做的，为什么加密的时候会用到interface呢，想不明白。直接加密难道不行吗，interface的话，不得存在两个独立的域吗？
赞一下(1人) 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
4楼2014-01-13 17:01:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

豌豆少女侠

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by achilFes1990 at 2014-01-13 17:01:45
想必你的网格也是用ICEM CFD做的，为什么加密的时候会用到interface呢，想不明白。直接加密难道不行吗，interface的话，不得存在两个独立的域吗？

本人是小菜啦····之前用refine直接加密的时候觉得不能保持六面体网格，就决定单独划分出来一个区域，建模的时候实际就是在建筑外用了两个包围体，现在想让这两个包围体连通，接触面就存在interface的问题，请问您说的直接加密是怎么做的呢？
赞一下 回复此楼
5楼2014-01-13 17:15:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 豌豆少女侠 at 2014-01-13 17:15:52
本人是小菜啦····之前用refine直接加密的时候觉得不能保持六面体网格，就决定单独划分出来一个区域，建模的时候实际就是在建筑外用了两个包围体，现在想让这两个包围体连通，接触面就存在interface的问题，请问 ...

refine？你不是用的ICEM CFD啊，我说的直接加密就是简单的将节点个数增加，实现网格的加密啊
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
6楼2014-01-13 21:44:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云海孤狼

银虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 豌豆少女侠 at 2014-01-13 09:46:58
已经设置过了呀，外部区域的内侧和内部区域的外侧设置为一对interface，结果还是不连通呢，另，设置过interface后又出现三个wall边界，请问是为什么呀？应该如何设置边界条件呢？...

初步估计是你把分开的那个小体，没有改为流体区

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2014-01-13 22:32:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云海孤狼

银虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 豌豆少女侠 at 2014-01-13 09:46:58
已经设置过了呀，外部区域的内侧和内部区域的外侧设置为一对interface，结果还是不连通呢，另，设置过interface后又出现三个wall边界，请问是为什么呀？应该如何设置边界条件呢？...

初步估计是你没有将小体设为流体区。

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2014-01-13 22:34:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

豌豆少女侠

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by achilFes1990 at 2014-01-13 21:44:33
refine？你不是用的ICEM CFD啊，我说的直接加密就是简单的将节点个数增加，实现网格的加密啊...

不是ICEM CFD，是用的workbench里面的mesh功能块
赞一下 回复此楼
9楼2014-01-14 08:35:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

豌豆少女侠

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 云海孤狼 at 2014-01-13 22:32:35
初步估计是你把分开的那个小体，没有改为流体区
...

请问如何修改呢，就是把属性改为fluid吗？这个已经改了呀
赞一下 回复此楼
10楼2014-01-14 08:36:19
