[求助] 审稿人怀疑我的模拟电路 已有1人参与

各位高人，前不久投了一篇文章出去，做的是涂层提高腐蚀性能的。正好那个编辑是这方面的专家，就他自己审了，有一个问题不太确定，请大家帮忙看看。

之前的等效电路用了3个Q, 但是bode 图上 貌似只有一个时间常数，这是原话： Your equivalent circuit was changed. But the actual one is wrong. You have 2 resistive elements, in parallel for the low frequency time constant. What does it means? Together with the inductive loop, this made 3 ressitive elements in the same time constant. This is absolutely wrong. The physical meaning of the circuit must be explained and the circuit changed accordingly.

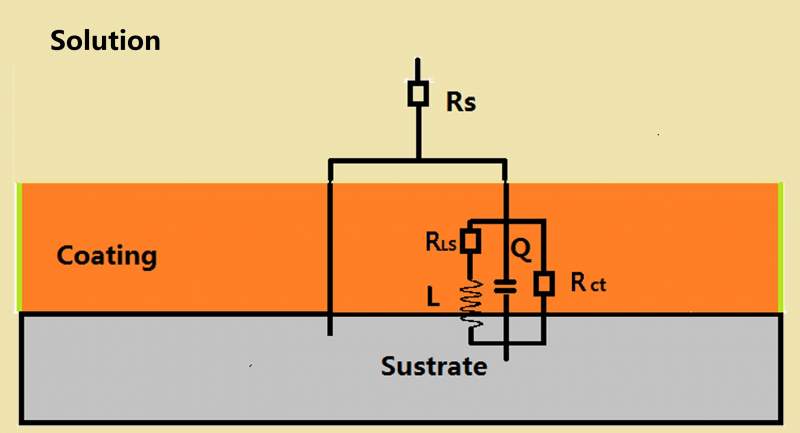

现在改成下图，不知道是否可以，懂的朋友指点一下。多谢
审稿人怀疑我的模拟电路

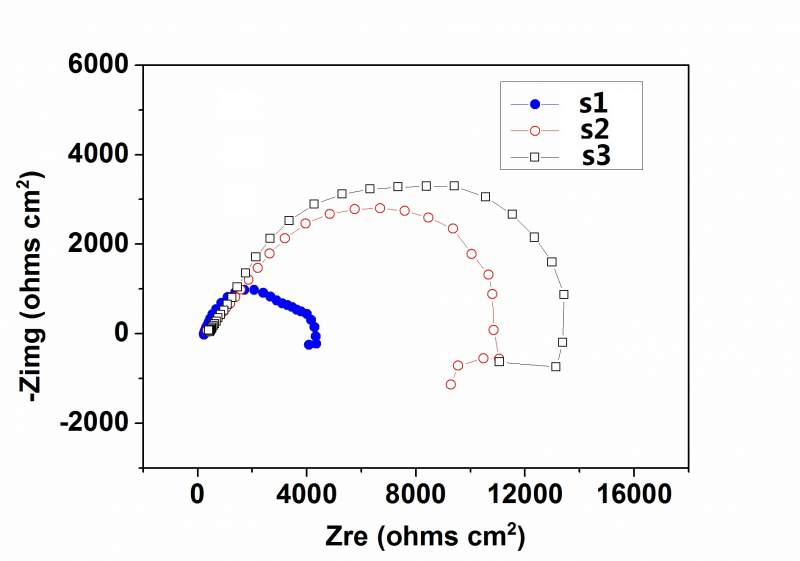

EIS


审稿人怀疑我的模拟电路-1

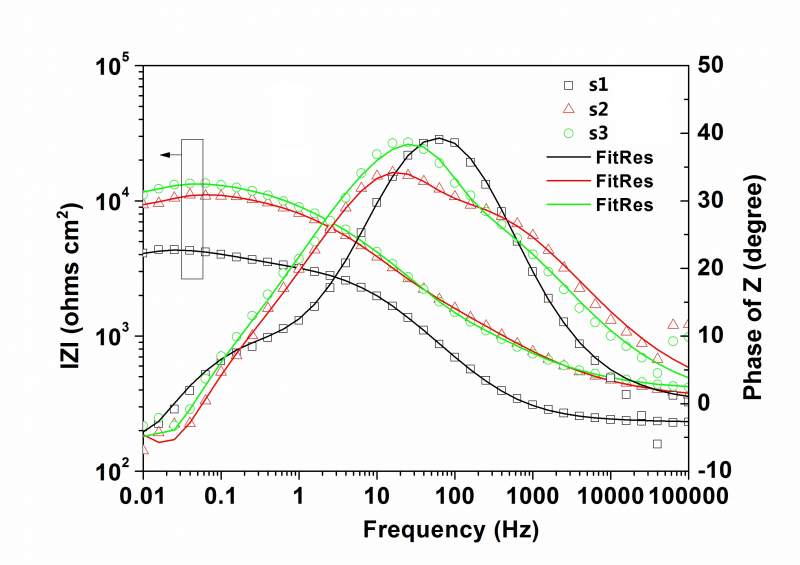

Bode with fit


审稿人怀疑我的模拟电路-2
Equ circut
回复此楼

» 收录本帖的淘帖专辑推荐

兴趣

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
一杯茶，一根烟，在江湖
1楼 2014-01-07 09:28:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杰森_Wang

银虫 (初入文坛)
各位高人救兄弟一个

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
一杯茶，一根烟，在江湖
2楼2014-01-07 11:38:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杰森_Wang

银虫 (初入文坛)
各位高手，说两句吧。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
一杯茶，一根烟，在江湖
3楼2014-01-07 19:04:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杰森_Wang

银虫 (初入文坛)
再顶，求指点
回复此楼
一杯茶，一根烟，在江湖
4楼2014-01-08 05:30:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杰森_Wang

银虫 (初入文坛)
期待高手回答

[ 发自手机版 http://muchong.com/3g ]
回复此楼
一杯茶，一根烟，在江湖
5楼2014-01-08 18:59:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杰森_Wang

银虫 (初入文坛)
等答案， 看看新的模拟电路跟Bode图对的上不
赞一下 回复此楼
一杯茶，一根烟，在江湖
6楼2014-01-08 20:04:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

davidvilla

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
杰森_Wang: 金币+5, ★★★很有帮助, 膜上有纳米级孔存在，还有就是这个膜上实验观察到有基体的腐蚀产物存在。您觉得要是去掉Rls 的话可行吗，这个图是照参考文献画的，还有就是 这个电感元件 我不太明白含义，望指教 2014-01-09 04:21:10
楼主的新的拟合电路貌似也不准确。出现了两个电阻并联不知道Rls怎么解释。难以解释的元器件在腐蚀体系物理意义。按一个时间常数是膜层较为致密腐蚀液体还没有穿透膜层。建议楼主参照膜层腐蚀常用的等效电路进行拟合。拟合有有一定误差是正常现象，不能为了拟合误差小给不能解释物理意义的等效电路。
赞一下(1人) 回复此楼
7楼2014-01-09 00:15:34
