[求助] 计算精度 已有3人参与

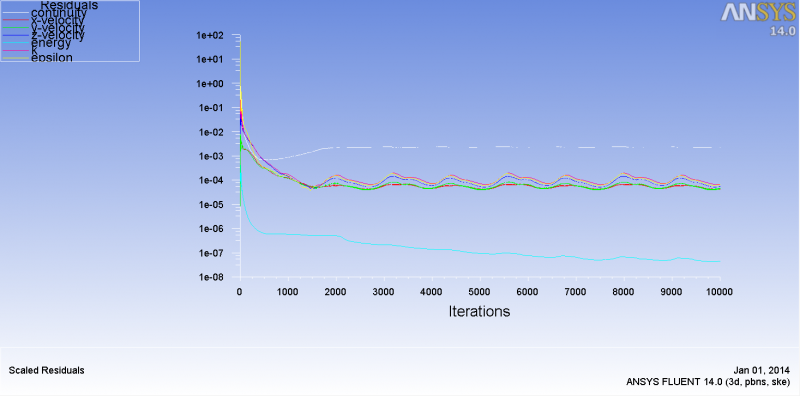

模拟了10000步 残差迭代曲线见第一幅图：

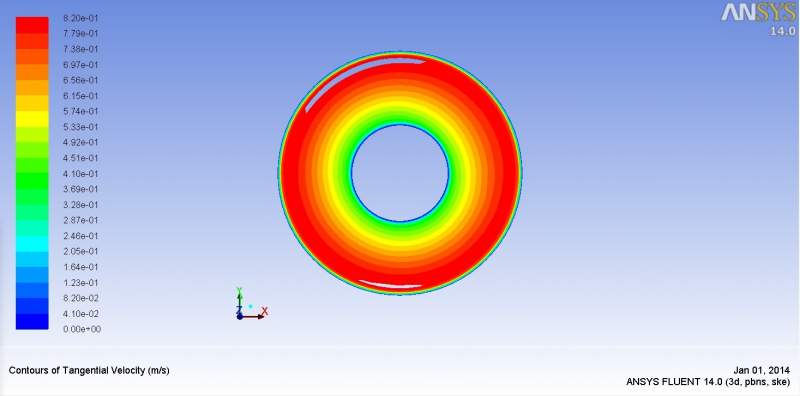

1500步的模拟结果见第二幅图：

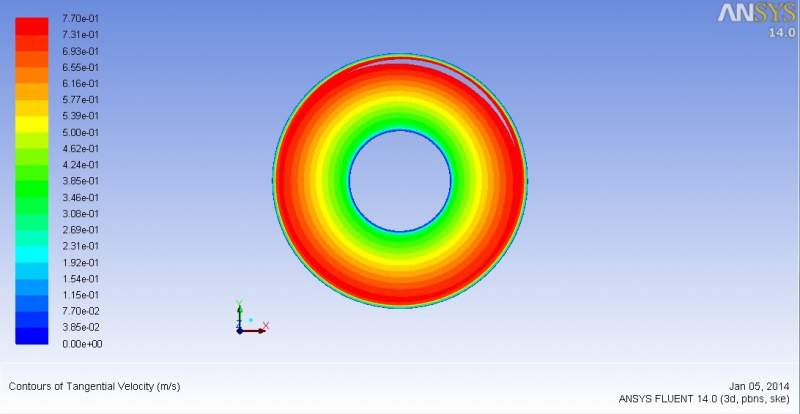

10000步模拟结果见第三幅图：

从侧边值域可以看出，两个不同步数的计算结果有一定差距，请各位大神指导，这是有曲线波动造成的还是10000步的结果比1500步的结果更精确？还是有其他的原因？谢谢各位对此简单问题的悉心解答！
计算精度
001


计算精度-1
002


计算精度-2
003
回复此楼

» 猜你喜欢
1楼 2014-01-05 10:49:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

woshihuolei

银虫 (小有名气)
不应助，两个结果都不可信
连续性方程残差太大，认为没有收敛
赞一下(1人) 回复此楼
8楼2014-01-08 10:55:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

sh073

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
1592203609: 金币+1, 谢谢回帖！ 2014-01-05 19:11:37
你这个是残差曲线，你有否监测数据能保证1500步已经达到稳态？另外，左边差值不能说明什么问题，你要比较建议把标尺统一。
赞一下 回复此楼
2楼2014-01-05 13:56:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiangmin1990

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
1592203609: 金币+1, 谢谢回帖！建议给出更为详细的答案！ 2014-01-05 19:11:46
hraul7: 金币+1 2014-01-14 23:17:19
1500步没有稳定呢
赞一下 回复此楼
3楼2014-01-05 15:27:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hraul7

木虫 (小有名气)
引用回帖:
2楼: Originally posted by sh073 at 2014-01-05 13:56:02
你这个是残差曲线，你有否监测数据能保证1500步已经达到稳态？另外，左边差值不能说明什么问题，你要比较建议把标尺统一。

需要检测哪些数据？
需要打开1500步的数据文件查看flux差值吗？
我特意没有把标尺统一，为的是说明两个不同计算步得到的同一位置的结果是不同的，和统一标尺之后得到不同颜色分布的两幅图的说明意义是一样的目的。
赞一下 回复此楼
4楼2014-01-07 14:40:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hraul7

木虫 (小有名气)
引用回帖:
3楼: Originally posted by jiangmin1990 at 2014-01-05 15:27:17
1500步没有稳定呢

是因为后面一直在波动 才说1500没有稳定吗
赞一下 回复此楼
5楼2014-01-07 14:46:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

purepql

铜虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
hraul7: 金币+2 2014-01-14 23:17:28
算的瞬态还是稳态？如果是稳态的话，达到收敛条件会自动停止计算吧。如果是瞬态的话步数应该与时间相关吧
赞一下 回复此楼
6楼2014-01-07 19:53:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao523jing

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by sh073 at 2014-01-05 13:56:02
你这个是残差曲线，你有否监测数据能保证1500步已经达到稳态？另外，左边差值不能说明什么问题，你要比较建议把标尺统一。

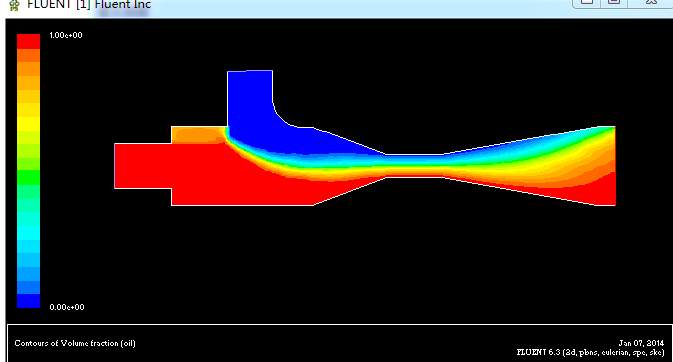

我做的是油和碱溶液混合，用的是欧拉和组分运输来计算的，为什么会出现这样的情况呢？能帮忙看一下吗？做毕业设计，急！！！！
计算精度-3
赞一下 回复此楼
7楼2014-01-08 10:22:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sh073

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
hraul7: 金币+10, ★★★很有帮助, 谢谢。 2014-01-14 23:16:03
引用回帖:
4楼: Originally posted by hraul7 at 2014-01-07 14:40:23
需要检测哪些数据？
需要打开1500步的数据文件查看flux差值吗？
我特意没有把标尺统一，为的是说明两个不同计算步得到的同一位置的结果是不同的，和统一标尺之后得到不同颜色分布的两幅图的说明意义是一样的目的 ...

监测数据就是取个有代表性的位置监测有代表性的物理量，如果物理量不再随时间变化了就说明稳定了，具体监测什么那么还是决定于你研究内容吧，关于标尺我的意思是这样，不同时间点这种微小差别肯定是有的，因为有些情况本身就可能存在时间上波动或者周期变化，波动完全是正常的，所以两个结果差别不是很明显就不用计较了，差个1%是很正常的，毕竟只是模拟
赞一下 回复此楼
9楼2014-01-11 18:46:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hraul7

木虫 (小有名气)
引用回帖:
6楼: Originally posted by purepql at 2014-01-07 19:53:56
算的瞬态还是稳态？如果是稳态的话，达到收敛条件会自动停止计算吧。如果是瞬态的话步数应该与时间相关吧

是稳态，但是设定的残差比较小，1e-6，而且流体比较特殊，所以达不到那个精度。
赞一下 回复此楼
10楼2014-01-14 23:10:07
