小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » CAD/CAM » CAD打印时怎么没区分线宽
61/1返回列表
查看: 1805  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

-YUN-

金虫 (正式写手)

[求助] CAD打印时怎么没区分线宽 已有2人参与

我用的是CAD2007，画好图，画图时线宽都显示得出，可是打印出来时所有的线都是细实线（打印时那里电脑装的是CAD2009），后来按网上说的在打印时将“按样式打印”改为“打印对象线宽”，还是不行，这是怎么回事啊？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-01-05 10:42:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skyfuqing

金虫 (小有名气)
打印样式里面设置，分的有线宽和图层

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
最靠谱男青年~~~
2楼2014-01-05 11:18:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanghaoping

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
-YUN-: 金币+4, ★有帮助 2014-01-09 16:40:02
通常打印店都是用的是CAXA打图，但是CAXA打图是已经建好图层了，你做好在CAD中先建好图层，但是线型最好只用粗细两个线型，别的线型打印店一般不会给你打。
赞一下 回复此楼
加油，自己！
3楼2014-01-07 08:41:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小凡2011

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
-YUN-: 金币+4, ★有帮助, 我到格式-线宽里面看的时候已经是有“显示线宽”的啊，现在已经决定手绘了，我也是在做课程设计 2014-01-09 16:39:52
不是打印设置里
是CAD设置里有个显示线宽
为什么我这么确定
当时做课程设计的时候
最后打印的时候 没有点击显示线宽 导致打印出来的全是细实线
赞一下 回复此楼
4楼2014-01-07 22:15:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

home3163

银虫 (正式写手)

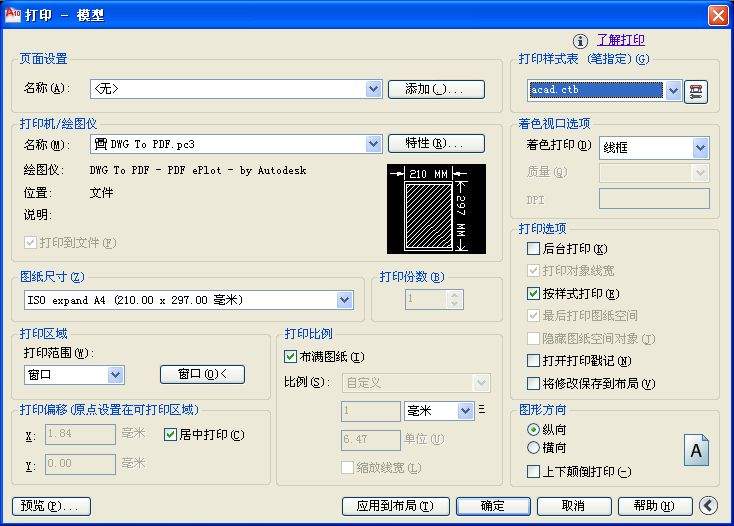

在打印设置里面，打印样式表里面指定acad.ctb，即可
CAD打印时怎么没区分线宽
赞一下 回复此楼
知识就是money
5楼2014-01-08 11:13:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2012030701

木虫 (正式写手)
一定??打开线宽

[ ????С??????? ]
赞一下 回复此楼
6楼2014-01-10 23:33:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
