【已完结】轴对称单元结果扩展成整个圆柱体
|
|

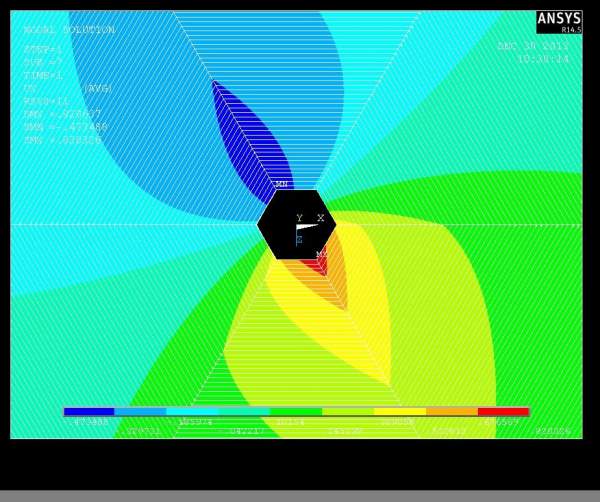

通用轴对称单元solid272,keyopt(2)=3 查看位移结果，显示的不是圆柱体，而是有棱有角的模型。  [ Last edited by 1592203609 on 2014-6-6 at 20:34 ] |
回复此楼» 猜你喜欢
材料学硕318求调剂
已经有8人回复
-
338求调剂
已经有3人回复
-
材料与化工328求调剂
已经有3人回复
-
289求调剂
已经有3人回复
-
化工270求调剂
已经有8人回复
-
一志愿山东大学材料与化工325求调剂
已经有3人回复
-
291 求调剂
已经有3人回复
-
0805总分292，求调剂
已经有8人回复
-
0856化工专硕求调剂
已经有13人回复
-
272求调剂
已经有7人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 圆柱轴对称坐标系是怎么表达的，和直角坐标系怎么样转化
已经有3人回复
|
fini /cle /filname,throughole,0 *set,HD_D,5130 !应变片中间位置直径D，即测量圆直径 *set,HD_GL,1590 !应变片长度GL *set,t,0.3 !定义孔与测圆直径比t *set,HD_D0,t*HD_D !钻孔直径D0 *set,sample_th,0.1*HD_D !试件厚度 厚度小于钻孔直径为薄工件，但它会有什么影响呢？ *set,sample_radia,5*HD_D !试件半经 *set,sample_stress,110 !试件内应力 （等双轴应力场、纯剪切应力场） !!!!!!!!!!!!!!!!!!!!!定义单元类型、实常数、材料属性！！！！！！！！！！！ /prep7 et,1,solid272,,3 et,2,surf159,,3 sect,1,axis secd,2,0,2 mp,ex,1,210e3 !未挖去的材料属性 mp,prxy,1,0.3 !!!!!!!!!!!!!!!!创建模型!!!!!!!!!!!!!!!!!!!!! rectng,HD_D0/2,sample_radia,0,sample_th !绘制矩形区域 -非钻孔区 rectng,(HD_D-HD_GL)/2,(HD_D+HD_GL)/2,0,sample_th !绘制矩形区域 -测量区 aovlap,all lsel,s,,,all lglue,all !粘接各条线 nummrg,all,,,,low !合并相同类，保留低级元素 ，同时把材料相同类也合并了 numcmp,all !压缩编号 allsel !!!!!!!!!!!!!!!!!!!!!网格!!!!!!!!!!!!!!!!!!!! alls lesize,all,200 type,1 mat,1 secn,1 amesh,all nsel,s,loc,x,HD_D0/2-1,HD_D0/2+1 type,2 esurf,0 alls wpro,,-90, cswpla,11,1,1,1 alls naxis !!!!!!!!!!!!!!!!!!!!!第一载荷步孔边施加反向残余等双轴应力场并求解!!!!!!!!!!!!!!!!!!!!!!!!!!! /solu antype,static lsclear,all !!!清除所有载荷 !!!!!!!!!!!!!!!!!!!设定分析选项!!!!!!!!!!!!!!!!!!!!!!!!! time,1 deltim,0.1,0.05,0.2 !时间步长,初始0.1的步长，自动时间步长最小0.05，最大0.2，始终以0.1步长来作为下一子步载荷起点 !Carry:OFF?—?Use DTIME as time step at start of each load step. autots,on !使用自动时间步长 pred,on !打开时间步长预测器 lnsrch,on !打开线性搜索 nlgeom,on !打开大位移效果 nropt,full !设定牛顿-拉普森迭代 cnvtol,f,,0.002,2,0.05 !设定力收敛条件 ,默认值力收敛公差，犯数，精度0.2% !cnvtol,f,,0.02,2,0.05 !设定力收敛条件 ,默认值力收敛公差，犯数，精度2% !cnvtol,u,0.02,0.0005,2位移收敛条件 eqslv,PCG,1e-8,1 !施加边界条件和载荷*define constraints /eshape,1 csys,0 nsel,s,loc,y,0 d,all,,,,,,uy,,,,, alls csys,11 nsel,r,loc,x,sample_radia-1,sample_radia+1 d,all,,,,,,ux,uz,,,, csys,0 alls esel,s,type,,2 sfe,all,2,pres,,sample_stress,,, !施加 cos余弦环向压力 allsel,all solve !!!!!!!!!!!!!!!!!!!!!!!后处理查看结果!!!!!!!!!!!!!!!!!!!!!!! /post1 set,first rsys,11 !结果坐标系为柱坐标，z为转轴 /eshape,0 !扩展，查看3D单元模型 !/expand,72,axis,,,5 plnsol,u,x,0,1 !显示径向位移等值线图 |
2楼2013-12-30 12:49:20
5
