小木虫论坛-学术科研互动平台 » 学术交流区 » 论文投稿 » 论文写作 » 怎么做正负值不同的误差线啊啊啊啊啊啊 sigmaplot 10.0
101/1返回列表
查看: 2939  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xxx2119

新虫 (小有名气)

[交流] 怎么做正负值不同的误差线啊啊啊啊啊啊 sigmaplot 10.0 已有2人参与

数据误差线正负值不一样，用的是95%的置信区间，如何做，求指教
求助 急
回复此楼

» 本帖已获得的红花（最新10朵）

xxx2119

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-12-27 15:54:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白珍建

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
误差线正负值不同？
是SE或SD的倍数不同吗？
可否上个已发表的图看看？
赞一下 回复此楼
2楼2013-12-28 19:29:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xxx2119

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 白珍建 at 2013-12-28 19:29:25
误差线正负值不同？
是SE或SD的倍数不同吗？
可否上个已发表的图看看？

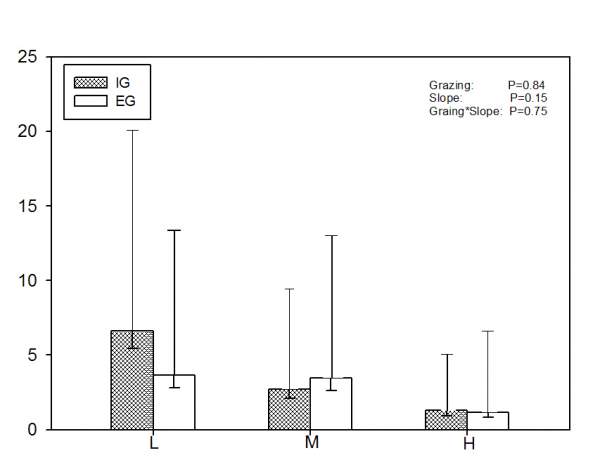

我用的是95%的置信区间，类似这个
怎么做正负值不同的误差线啊啊啊啊啊啊                      sigmaplot 10.0
赞一下 回复此楼
3楼2013-12-30 10:28:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白珍建

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by xxx2119 at 2013-12-30 10:28:19
我用的是95%的置信区间，类似这个

...

呃… 还真是第一次见这种图
我在sigmaplot里试了一下，可以实现

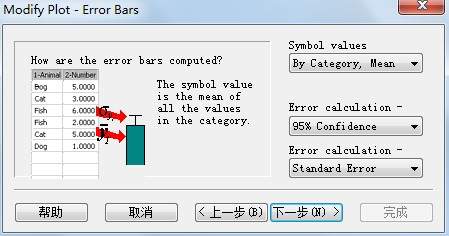

正误差线应该是95%置信区间，负误差线应该是是SE（a图）

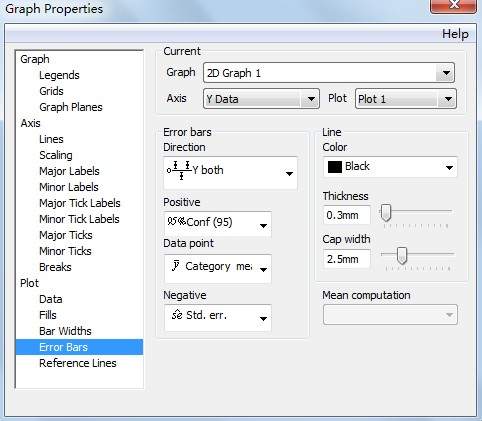

做完图后，看到只有正误差线，双击任一误差线，在Graph properties里把Error bars的Direction选择为Y both就行了（b图）
我用的是12.5版本，10.0版本也差不多
怎么做正负值不同的误差线啊啊啊啊啊啊                      sigmaplot 10.0-1


怎么做正负值不同的误差线啊啊啊啊啊啊                      sigmaplot 10.0-2

[ Last edited by 白珍建 on 2013-12-30 at 17:13 ]
赞一下 回复此楼
4楼2013-12-30 14:32:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xxx2119

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 白珍建 at 2013-12-30 14:32:31
呃… 还真是第一次见这种图
我在sigmaplot里试了一下，可以实现
正误差线应该是95%置信区间，负误差线应该是是SE
做完图后，看到只有正误差线，双击任一误差线，在Graph properties里把Error bars的Direction选 ...

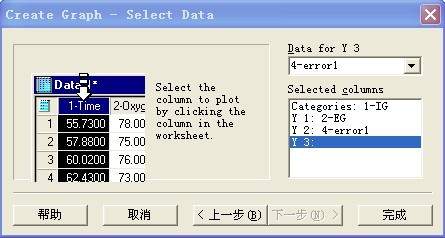

谢谢 但是我还是做不出来，到最后两张图片的步骤的时候 我的版本和你的就不同了
下面我就做不出误差线来了，3-4张，非常感谢
怎么做正负值不同的误差线啊啊啊啊啊啊                      sigmaplot 10.0-3


怎么做正负值不同的误差线啊啊啊啊啊啊                      sigmaplot 10.0-4


怎么做正负值不同的误差线啊啊啊啊啊啊                      sigmaplot 10.0-5


怎么做正负值不同的误差线啊啊啊啊啊啊                      sigmaplot 10.0-6
赞一下 回复此楼
5楼2013-12-30 16:52:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xxx2119

新虫 (小有名气)
送红花一朵
到不了你那个b图片的步骤啊
赞一下 回复此楼
6楼2013-12-30 16:53:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白珍建

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你的表里的error值都是自己算的吗？如果是，问题出在这
不用自己算误差，原始数据排列好，软件自己算
我的b图不是作图过程中的，是出来图后的设置界面
赞一下 回复此楼
7楼2013-12-30 17:11:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xxx2119

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 白珍建 at 2013-12-30 17:11:52
你的表里的error值都是自己算的吗？如果是，问题出在这
不用自己算误差，原始数据排列好，软件自己算
我的b图不是作图过程中的，是出来图后的设置界面

啊，能在麻烦您把你的数据摆放截图我看一下嘛，我摆上去的都是平均值不是原始值
赞一下 回复此楼
8楼2013-12-31 08:54:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白珍建

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by xxx2119 at 2013-12-31 08:54:35
啊，能在麻烦您把你的数据摆放截图我看一下嘛，我摆上去的都是平均值不是原始值...

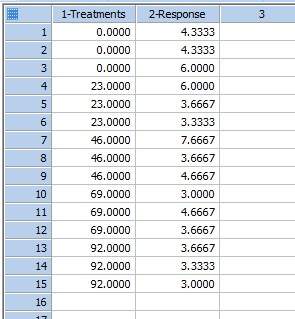

见图。
怎么做正负值不同的误差线啊啊啊啊啊啊                      sigmaplot 10.0-7


怎么做正负值不同的误差线啊啊啊啊啊啊                      sigmaplot 10.0-8
赞一下 回复此楼
9楼2013-12-31 09:37:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陌上花开1112

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by xxx2119 at 2013-12-30 10:28:19
我用的是95%的置信区间，类似这个

...

想请教一下，是怎么把IG和EG 两个柱子移动到一起的呢？我做出来的两个柱子中间有空隙
赞一下 回复此楼
10楼2015-05-28 18:58:52
