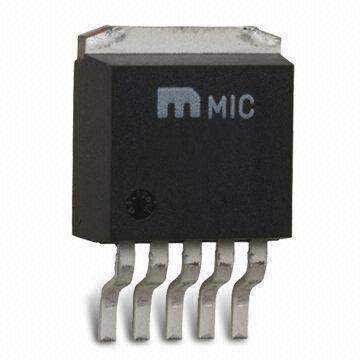

请问MIC29302BU的背部金属部分是做什么用的？需要进行焊接吗？是不是接地？
芯片引脚从左到右依次是1到5，而参考电路中的接地引脚6是不是指的背部的焊盘？如果不接地会怎么样？我现在电路板上的背部没有接地，返现引脚4和5输出电压都是0。望大神指导一下。
MIC29302BU电路设计


MIC29302BU电路设计-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
努力！加油！
1楼 2013-12-21 15:52:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skycedar

新虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
speed9393: 金币+1 2013-12-22 10:09:13
6引脚和3引脚在芯片内部是连起来的，不用接地也能用。。。输出必须要接负载，必须有数毫安的启动电流才能导通内部的三极管，才能实现电压转换
赞一下 回复此楼
2楼2013-12-21 19:14:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

speed9393

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by skycedar at 2013-12-21 19:14:47
6引脚和3引脚在芯片内部是连起来的，不用接地也能用。。。输出必须要接负载，必须有数毫安的启动电流才能导通内部的三极管，才能实现电压转换

输出必须要接负载，比如后面加个电阻？如果没有负载，芯片是不会工作的吗？启动电流是不是就是输入电流？
赞一下 回复此楼
努力！加油！
3楼2013-12-22 10:11:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skycedar

新虫 (初入文坛)

【答案】应助回帖

★ ★
speed9393: 金币+2 2013-12-23 13:35:14
引用回帖:
3楼: Originally posted by speed9393 at 2013-12-22 10:11:42
输出必须要接负载，比如后面加个电阻？如果没有负载，芯片是不会工作的吗？启动电流是不是就是输入电流？...

嗯，在输出上加个电阻，这个电路我调过，没有电流输出的话是不能实现稳压的，不过我遇到的情况是输出和输入是相等的。你这个电路看着没什么问题，接上负载试试吧，如果还不行的话就不知道了
赞一下 回复此楼
4楼2013-12-22 14:12:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

speed9393

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by skycedar at 2013-12-22 14:12:38
嗯，在输出上加个电阻，这个电路我调过，没有电流输出的话是不能实现稳压的，不过我遇到的情况是输出和输入是相等的。你这个电路看着没什么问题，接上负载试试吧，如果还不行的话就不知道了...

我加上电阻负载也不行，没有输出电压。我测试出输入电压3.3V是正常的，但是输入电流是270mA，这个是否正常？
赞一下 回复此楼
努力！加油！
5楼2013-12-23 13:36:25
