[交流] 脉冲激光热成形,位移出现震荡 已有1人参与

采用脉冲激光进行热成形的数值模拟,温度场没有问题,在结构分析时,脉冲间隙即冷却过程中出现位移震荡,请问有谁知道怎么办吗?
脉冲激光热成形,位移出现震荡
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
如果你的激光是脉冲形式变化的,那么温度和变形也会有类似的变化,不可能是平滑的增加,只能是边震荡边增加。
2楼2013-12-18 17:11:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shaner0429

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by htbbzzg at 2013-12-18 17:11:04
如果你的激光是脉冲形式变化的,那么温度和变形也会有类似的变化,不可能是平滑的增加,只能是边震荡边增加。

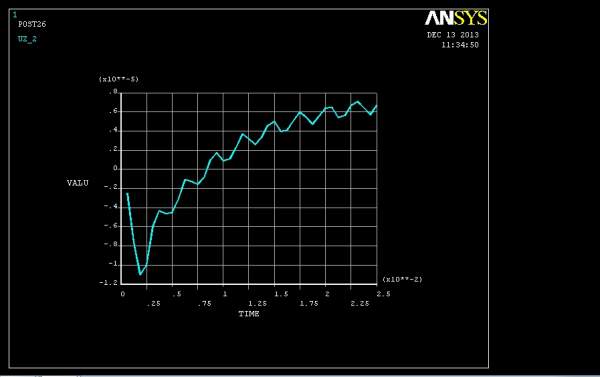

可是这个图是一个脉冲作用过程的曲线啊,不明白为什么一个脉冲作用完后会出现震荡
3楼2013-12-25 09:24:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
好比一根悬臂梁,在自由端按一下,马上松开 (相当于一个冲击力),那么该悬臂梁会振动一小段时间。
热脉冲相当于一个热冲击,也会造成类似的轻微振动。你的位移数量级很小,应该属于这种情况。
4楼2013-12-25 18:25:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shaner0429

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by htbbzzg at 2013-12-25 18:25:10
好比一根悬臂梁,在自由端按一下,马上松开 (相当于一个冲击力),那么该悬臂梁会振动一小段时间。
热脉冲相当于一个热冲击,也会造成类似的轻微振动。你的位移数量级很小,应该属于这种情况。

哦,好的,谢谢啦,还有一个问题请教你,请问我在做热结构分析时,用不同的切变模量计算出来的结果不同,一般切变模量怎么取呢?屈服前和屈服后应该不一样吧,我查材料手册没有查到,请问这个该怎么弄?谢谢
5楼2013-12-25 20:17:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
切线模量是材料的特性之一,是对应力-应变曲线的双线性简化时引入的参数。与是否屈服没有直接关系,即无论是否屈服,切线模量都不变。需要通过应力-应变曲线来确定切线模量,也就是需要通过实验来确定。
如果是塑性较好的金属,而又实在找不到实测值,可以近似取弹性模量的 1/100 ~ 1/1000.取值越大,未来算出的应力也会越大。
6楼2013-12-26 17:08:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shaner0429

新虫 (初入文坛)

引用回帖:
6楼: Originally posted by htbbzzg at 2013-12-26 17:08:49
切线模量是材料的特性之一,是对应力-应变曲线的双线性简化时引入的参数。与是否屈服没有直接关系,即无论是否屈服,切线模量都不变。需要通过应力-应变曲线来确定切线模量,也就是需要通过实验来确定。
如果是塑性 ...

恩,谢谢你,有点明白了
7楼2013-12-26 17:22:49
