[求助] 求助用GMT画震源机制解问题 已有1人参与

小弟初学GMT软件，想用它画震源机制解的沙滩球，我windows版本下安装的，软件的example都能做的出来，震源机制解也照着网上的例子，做了一下，但结果出不来呀，在gmt网站上的例子也出不来，不知为什么。小弟bat里的语句如下：
pscoast -Rg -JQ10i -B60/30 -A10000 -Wthin -G200 -K >meca.ps
psmeca -R -J -Sc1 -W1p -K -O <<EOF >>meca1.ps
-176.96 -29.25 47.8 202 30 93 18 60 88 9.56 26 0 0 010176A
EOF
结果出图之后就是没有沙滩球呀。哪位大神帮小弟解决一下。要是能给个正确的语句，就更好了。

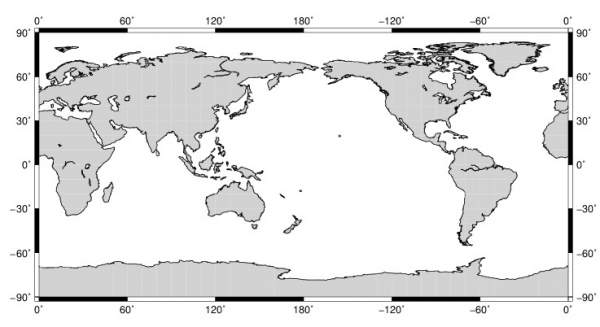

我的图：http://bcs.keyan.cc/emuchnet/201 ... _1387291827_498.jpg

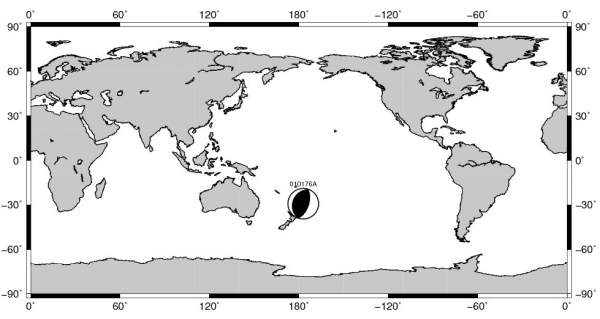

期望得到：http://bcs.keyan.cc/emuchnet/201 ... _1387292065_672.jpg
ps：查到说gmt-2007版本的example04有bat，但我只查到pdf，按照例子把语句输进去，也是不行，不知什么原因，求解答。小弟金币不多，但如能成功画出，小弟愿倾囊相授。
求助用GMT画震源机制解问题


求助用GMT画震源机制解问题-1
回复此楼

» 收录本帖的淘帖专辑推荐

小胖的专辑

» 猜你喜欢
1楼 2013-12-17 23:00:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bixiaoyou

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
路人依旧: 金币+50, ★★★★★最佳答案, 终于画出来了，十分感谢。虽然球大了点，但应该是比例设置问题，希望以后多多帮助。 2013-12-18 11:08:27
先把你的震源机制解存成txt，比如12.txt里面内容：
-176.96 -29.25 47.8 202 30 93 18 60 88 9.56 26 0 0 010176A
然后当前目录下输入代码：
pscoast -Rg -JQ10i -B60/30 -A10000 -Wthin -G200 -K >>meca.ps
psmeca 12.txt -R -J -Sc1 -W1p -O  >>meca.ps
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

路人依旧
2楼2013-12-18 10:15:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

路人依旧

铜虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by bixiaoyou at 2013-12-18 10:15:52
先把你的震源机制解存成txt，比如12.txt里面内容：
-176.96 -29.25 47.8 202 30 93 18 60 88 9.56 26 0 0 010176A
然后当前目录下输入代码：
pscoast -Rg -JQ10i -B60/30 -A10000 -Wthin -G200 -K >>meca. ...

本来想多给点金币表示感谢，但就设置了50上限，希望以后多帮助。十分感谢。
赞一下 回复此楼
3楼2013-12-18 11:09:41
