[求助] 如何得到有序规整排列PS微球的SEM照片 已有5人参与

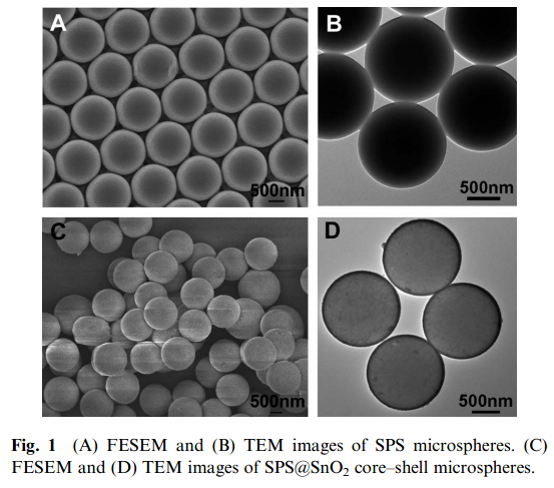

如图所示,像这种规整排列的微球是如何实现的啊?求高人指导
如何得到有序规整排列PS微球的SEM照片
回复此楼
”五爱青年“:爱科技,爱音乐,爱IT,爱阅读,爱健身
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

babyoflion

金虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
这个是微球自组装啊 旋涂法或者提拉法都可以 很多地方都在用啊! 上面那副是六边形排布的 下面那个是四边形排布的 !右边那是镀金属后去除球得到的  很简单的东西啊
9楼2013-12-15 22:41:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与,应助指数 +1
电子束刻蚀。。很贵很贵的,要专门的仪器,基本加工成本1cm的片子就得上千了,设备没几百万估计没戏了,场发射枪的
8楼2013-12-15 18:24:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

supernatural

荣誉版主 (文坛精英)

优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
xuzhixiao: 金币+10, ★★★很有帮助, thanks~ 2013-12-15 17:05:29
有些是因为样品很密,便会密密麻麻的排列,看起来就会有序
但是真正想实现有序,可以通过电子束刻蚀等,不过这个好像是有专门的仪器的
人生仿佛像一棵大树,需要风雨的洗礼才能茁壮成熟。
2楼2013-12-15 16:20:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuzhixiao

铁杆木虫 (著名写手)

Science, Technology and Art

引用回帖:
2楼: Originally posted by supernatural at 2013-12-15 16:20:11
有些是因为样品很密,便会密密麻麻的排列,看起来就会有序
但是真正想实现有序,可以通过电子束刻蚀等,不过这个好像是有专门的仪器的

非常感谢哈~
A图那样的应该不是密密麻麻的排列导致的吧,
电子束刻蚀不会对微球造成影响吗?
专门的仪器是指什么呢?
”五爱青年“:爱科技,爱音乐,爱IT,爱阅读,爱健身
3楼2013-12-15 16:27:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supernatural

荣誉版主 (文坛精英)

优秀版主

引用回帖:
3楼: Originally posted by xuzhixiao at 2013-12-15 16:27:43
非常感谢哈~
A图那样的应该不是密密麻麻的排列导致的吧,
电子束刻蚀不会对微球造成影响吗?
专门的仪器是指什么呢?...

这几幅图应该是同一个样品吧,只不过包被剂不同,A图是SEM图,很像是因为密度比较大所以造成的排布规则,我之前制备的样品,偶有一些区域也会这样,看上去相当的规则
至于电子束刻蚀的仪器我也不清楚是什么,但是有些文献上介绍过,你去查一下是可以查到的,不过我估计这仪器应该很贵,应该会高于电镜的价格。
人生仿佛像一棵大树,需要风雨的洗礼才能茁壮成熟。
4楼2013-12-15 16:32:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuzhixiao

铁杆木虫 (著名写手)

Science, Technology and Art

引用回帖:
4楼: Originally posted by supernatural at 2013-12-15 16:32:13
这几幅图应该是同一个样品吧,只不过包被剂不同,A图是SEM图,很像是因为密度比较大所以造成的排布规则,我之前制备的样品,偶有一些区域也会这样,看上去相当的规则
至于电子束刻蚀的仪器我也不清楚是什么,但是 ...

A,B一个样,C,D另一个样,好吧。电子束刻蚀算是微纳加工的仪器吧,应该是用来刻蚀的吧,用它怎么得到有序的微球排列呢?是把多余的微球刻蚀掉?
”五爱青年“:爱科技,爱音乐,爱IT,爱阅读,爱健身
5楼2013-12-15 16:37:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supernatural

荣誉版主 (文坛精英)

优秀版主

引用回帖:
5楼: Originally posted by xuzhixiao at 2013-12-15 16:37:06
A,B一个样,C,D另一个样,好吧。电子束刻蚀算是微纳加工的仪器吧,应该是用来刻蚀的吧,用它怎么得到有序的微球排列呢?是把多余的微球刻蚀掉?...

额,刚刚晃了一眼你的图,没怎么细看。
我没有用过这个仪器,我只从文献上了解到,它可以把纳米颗粒排列的非常整齐,就是微阵列那种,至于原理,我也不清楚
电子束刻蚀出来的效果,你可以看看这篇文献:Metal-enhanced fluorescence of colloidal nanocrystals with nanoscale control
不过我还是觉得因为排布的密密麻麻所以有这样的效果的可能性大些
人生仿佛像一棵大树,需要风雨的洗礼才能茁壮成熟。
6楼2013-12-15 16:46:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuzhixiao

铁杆木虫 (著名写手)

Science, Technology and Art

引用回帖:
6楼: Originally posted by supernatural at 2013-12-15 16:46:10
额,刚刚晃了一眼你的图,没怎么细看。
我没有用过这个仪器,我只从文献上了解到,它可以把纳米颗粒排列的非常整齐,就是微阵列那种,至于原理,我也不清楚
电子束刻蚀出来的效果,你可以看看这篇文献:Metal-en ...

好吧,非常感谢哈~
”五爱青年“:爱科技,爱音乐,爱IT,爱阅读,爱健身
7楼2013-12-15 17:04:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuzhixiao

铁杆木虫 (著名写手)

Science, Technology and Art

引用回帖:
9楼: Originally posted by babyoflion at 2013-12-15 22:41:30
这个是微球自组装啊 旋涂法或者提拉法都可以 很多地方都在用啊! 上面那副是六边形排布的 下面那个是四边形排布的 !右边那是镀金属后去除球得到的  很简单的东西啊

厉害啊,感谢啊,能不能再给个文献参考一下,谢谢~
”五爱青年“:爱科技,爱音乐,爱IT,爱阅读,爱健身
10楼2013-12-15 23:59:07
