[求助] EBSD中misorientation profile图中竖线的物理意义已有1人参与

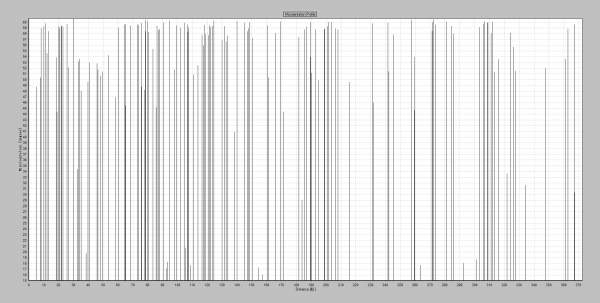

请问，在取向分布图中（临界取向差15°）中拉一条线，显示了这条线取向点之间的相邻取向，同时得到一个横坐标是距离，纵坐标是取向差角度的图，图中有很多根竖线，竖线的个数可以表示所拉的那条直线穿过的晶粒（临界取向差大于15°）的个数吗？还是这些竖线的个数有什么别的物理意义呢，非常感谢


回复此楼

» 猜你喜欢

售一区SCI文章T0P，我:8O.551.O54,科目全,可十急已经有7人回复
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急已经有7人回复
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急已经有8人回复
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急已经有15人回复
售SCI文章，我:8O.5.5.1O.54,科目全,可十急已经有13人回复
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急已经有18人回复
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急已经有13人回复
售SCI文章，我:8O.5.5.1O.54,科目全,可十急已经有14人回复
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急已经有22人回复
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急已经有22人回复

» 本主题相关价值贴推荐，对您同样有帮助:

【求助】EBSD分析软件中Local Misorientation的意义？已经有5人回复

1楼 2013-12-14 12:52:12

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

专家经验: +552
MM-EPI: 36
应助: 501 (博士)
贵宾: 0.868
金币: 55764
红花: 247
帖子: 7874
在线: 1651.3小时
虫号: 190601
注册: 2006-02-20
专业: 金属材料的微观结构
管辖: 金属

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xianshifeng: 金币+8, ★★★★★最佳答案 2013-12-23 21:16:16

竖线的高度就是此位置处与相邻取向点取向差角度，若是设置15°意味着是大角度取向差界面，竖线间距相当于晶粒尺寸的截距，这可以用于评估平均晶粒尺寸，但是需要很多条画线。这个功能在“Line intercept measurements”模块中有体现，拓展应用作为评价“有效晶粒尺寸”
