小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 晶体解析 » 求助绘制插层化合物(Mg0.667Al0.333) (OH)2 (CO3)0.167(H2O)0.5的晶体图
北京石油化工学院2026年研究生招生接收调剂公告
412/5返回列表上一页12345下一页
查看: 3802  |  回复: 40
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

phoenix012

铁虫 (小有名气)
引用回帖:
10楼: Originally posted by zlin at 2013-12-11 10:17:48
请问您是用crystalmaker绘制的吗？能否绘制之后将源文件发给我，我也来学习一下。非常感谢您~...

是的，但其实我也没用过几次，只是觉得用它画晶体很方便，具体的可以看中文教程，挺全的
赞一下 回复此楼
11楼2013-12-11 12:59:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主
引用回帖:
11楼: Originally posted by phoenix012 at 2013-12-11 12:59:44
是的，但其实我也没用过几次，只是觉得用它画晶体很方便，具体的可以看中文教程，挺全的...

请问是否做出来了呢，非常麻烦您了~
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
12楼2013-12-11 14:18:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主
各位专家顾问啊，能否帮忙解决一下这个绘图的问题，金币全部赠送，还可以额外增加金币！
@休眠火山 @cluster8676 @kuoli2010
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
13楼2013-12-12 09:05:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

休眠火山

禁虫 (知名作家)

XRD&SEM qq2978260443
引用回帖:
13楼: Originally posted by zlin at 2013-12-12 09:05:14
各位专家顾问啊，能否帮忙解决一下这个绘图的问题，金币全部赠送，还可以额外增加金币！
休眠火山 cluster8676 kuoli2010

肯定是没有CIF文件，不好找。
赞一下 回复此楼
14楼2013-12-12 11:41:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主
引用回帖:
14楼: Originally posted by 休眠火山 at 2013-12-12 11:41:48
肯定是没有CIF文件，不好找。...

你看是否是这个

data for   ICSD #81963
Coll Code   81963
Rec  Date   1999/11/30
Chem Name   Magnesium Aluminium Hydroxide Carbonate Hydrate
            (0.67/0.33/2/0.17/0.5)
Structured  (Mg0.667 Al0.333) (O H)2 (C O3)0.167 (H2 O)0.5
Sum         C0.167 H3 Al0.333 Mg0.667 O3.001
ANX         AB6X18
Min Name    Hydrotalcite
D(calc)     2.13
Title       A reexamination of hydrotalcite crystal chemistry
Author(s)   Bellotto, M.;Rebours, B.;Clause, O.;Lynch, J.;Bazin, D.;Elkaim, E.
Reference   Journal of Physical Chemistry
            (1996), 100, 8527-8534
Unit Cell   3.0460(1) 3.0460(1) 22.7720(20) 90. 90. 120.
Vol         182.98
Z           3
Space Group R -3 m H
SG Number   166
Cryst Sys   trigonal/rhombohedral
Pearson     hR7
Wyckoff     h c2 a
R Value     0.089
Red Cell    RH 3.046 3.046 7.791 78.728 78.728 60 60.992
Trans Red   1.000 0.000 0.000 / 1.000 1.000 0.000 / 0.667 0.333 0.333
Comments    Compound with mineral name: Hydrotalcite
            The structure has been assigned a PDF number (calculated
            powder diffraction data): 01-089-0460
            Rietveld profile refinement applied
            Temperature factors available
            Structure type : Hydrotalcite
            X-ray diffraction (powder)
Atom  #   OX   SITE      x           y           z           SOF      H        ITF(U)
Mg   1  +2    3 a   0           0           0              0.667      0       0.0227(5)
Al   1  +3    3 a   0           0           0              0.333      0       0.0227(5)
O    1  -2    6 c   0           0           0.37634(9)     1.         0       0.0385(8)
H    1  +1    6 c   0           0           0.418(1)       1.         0        0.084(7)
O    2  -2    18 h  0.1058(7)   0.8942(7)   0.5            0.1667     0        0.029(2)
C    1  +4    6 c   0.3333      0.6667      0.5            0.0833     0        0.084(7)
H    2  +1    6 c   0.3333      0.6667      0.5            0.5        0        0.084(7)
Std. Notes  Transformation Method: Tidy
Std. Cell   3.046 3.046 22.772 90 90 120
Std. Vol.   182.97
Std. Z      3
Std. SG     R3-MH
Std. Atom
Atom  #   OX   SITE      x           y           z           SOF
Mg   1  +2    3 a   0           0           0              0.667
Al   1  +3    3 a   0           0           0              0.333
O    1  -2    6 c   0           0           .37634         1.
H    1  +1    6 c   0           0           .41800         1.
O    2  -2    18 h  .43913      .56087      .16667         0.166700
C    1  +4    6 c   0           0           .16667         0.0833
H    2  +1    6 c   0           0           .16667         0.5
*end for    ICSD #81963
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
15楼2013-12-12 12:21:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sevenstar90

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
zlin: 金币+100, ★★★很有帮助, 非常感謝你，這個非常用，不過能否告訴我一下，為什麼中間層那個氧原子的配位好像不對呀？能否幫忙再檢查一下，非常感謝~ 2013-12-12 16:47:16
用diamond画了一个。如果觉得插层中的C，O 太多，可以手动删。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : (Mg0.667Al0.333)(OH)2(CO3)0.167(H2O)0.5.diamdoc
    • 2013-12-12 13:58:01, 163.67 K
16楼2013-12-12 13:58:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主
引用回帖:
16楼: Originally posted by sevenstar90 at 2013-12-12 13:58:09
用diamond画了一个。如果觉得插层中的C，O 太多，可以手动删。

非常感謝你，這個非常用，不過能否告訴我一下，為什麼中間層那個氧原子的配位好像不對呀？能否幫忙再檢查一下，非常感謝~
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
17楼2013-12-12 16:47:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sevenstar90

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
zlin: 金币+20, ★★★很有帮助, 非常感谢您~等我和课题组的商量一下，然后和您讨论一下~ 2013-12-13 08:28:28

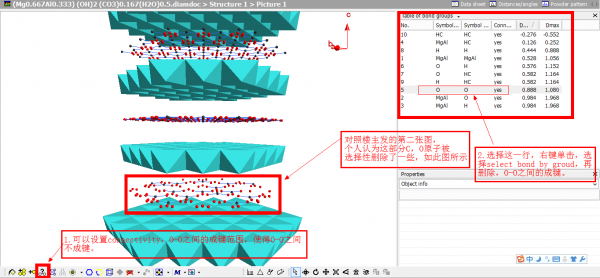

在上传图片里应该说清楚了，有一些个人理解在里面，大家可以交流指正，希望对楼主有帮助。
求助绘制插层化合物(Mg0.667Al0.333) (OH)2 (CO3)0.167(H2O)0.5的晶体图
赞一下 回复此楼
18楼2013-12-12 21:46:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cluster8676

至尊木虫 (著名写手)
不好意思，我都用cif文件才能画，这个文件应该是什么格式的？
赞一下 回复此楼
学无止境
19楼2013-12-12 23:27:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主
引用回帖:
19楼: Originally posted by cluster8676 at 2013-12-12 23:27:51
不好意思，我都用cif文件才能画，这个文件应该是什么格式的？

请问在哪里可以下载cif文件呢，非常感谢您！
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
20楼2013-12-13 08:31:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
