[求助] 求助关于电化学阻抗谱的问题，谢谢！坐等！

文章审稿意见回来了，审稿人提出这么一个问题：“The axis in the Nyquist plots are still not orthonormal; Although not mandatory, the authors are strongly encouraged to change them as they provide for much appreciated visual help in comparing different plots.”请问按审稿人的意见我该怎么做我这个图，才能表达出他说的意思呢？谢谢！
回复此楼

» 收录本帖的淘帖专辑推荐

电化学电容器 电池那些事

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
一个年轻人，虽然不应盲目挑战世俗，懂得避其锋芒，以渡难关，但应有骨气、有锐气、有正义感。而不能成为一个一味逃避、避实就虚的懦夫，更不能成为一个八面
1楼 2013-12-09 15:45:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
你给出的电阻数值可能都是绝对值，没有考虑电极表面的大小。
一般是将电阻表示成单位面积的电阻，这样就便于比较电阻的数量级别。因此，如果你的数据没有归一化成单位面积（cm2)的话，就需要把所有的数据都转换成单位面积的数值，即将原来的数据除以电极面积（表露于溶液中的电极面积）就可以了。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-12-09 15:55:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2006jinfj

木虫 (著名写手)

大圣
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-12-09 15:55:57
你给出的电阻数值可能都是绝对值，没有考虑电极表面的大小。
一般是将电阻表示成单位面积的电阻，这样就便于比较电阻的数量级别。因此，如果你的数据没有归一化成单位面积（cm2)的话，就需要把所有的数据都转换成单 ...

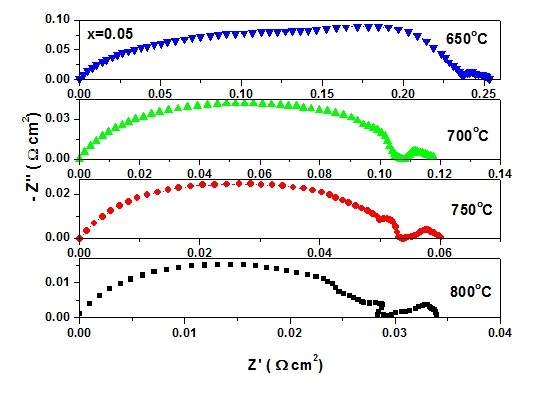

作图的时候已经考虑到了面积的问题了呢！你看这是做的图像。不知道和审稿人的想法有什么出入？？谢谢！
求助关于电化学阻抗谱的问题，谢谢！坐等！
赞一下 回复此楼
一个年轻人，虽然不应盲目挑战世俗，懂得避其锋芒，以渡难关，但应有骨气、有锐气、有正义感。而不能成为一个一味逃避、避实就虚的懦夫，更不能成为一个八面
3楼2013-12-09 16:06:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

把你这四条曲线放在一个图中，其之间的差异就清楚明白了。
赞一下(2人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2013-12-09 16:40:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2006jinfj

木虫 (著名写手)

大圣
引用回帖:
4楼: Originally posted by Jackcd12 at 2013-12-09 16:40:56
把你这四条曲线放在一个图中，其之间的差异就清楚明白了。

嗯嗯，你说的有道理。就是这句“The axis in the Nyquist plots are still not orthonormal”怎么理解呢？？
赞一下 回复此楼
一个年轻人，虽然不应盲目挑战世俗，懂得避其锋芒，以渡难关，但应有骨气、有锐气、有正义感。而不能成为一个一味逃避、避实就虚的懦夫，更不能成为一个八面
5楼2013-12-10 08:37:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

viketou

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
2006jinfj: 金币+20, ★★★很有帮助 2013-12-11 09:05:14
引用回帖:
5楼: Originally posted by 2006jinfj at 2013-12-10 08:37:09
嗯嗯，你说的有道理。就是这句“The axis in the Nyquist plots are still not orthonormal”怎么理解呢？？...

作图不标准，X轴y轴坐标不一致。一般坐标一致成正方形
赞一下(1人) 回复此楼
6楼2013-12-10 08:51:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大道至简ssw

金虫 (小有名气)
楼主这横坐标应该是一个标尺吧。。。
赞一下(1人) 回复此楼
小众就好
7楼2013-12-12 10:06:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2006jinfj

木虫 (著名写手)

大圣
引用回帖:
7楼: Originally posted by 大道至简ssw at 2013-12-12 10:06:50
楼主这横坐标应该是一个标尺吧。。。

嗯嗯，有道理。
回复此楼
一个年轻人，虽然不应盲目挑战世俗，懂得避其锋芒，以渡难关，但应有骨气、有锐气、有正义感。而不能成为一个一味逃避、避实就虚的懦夫，更不能成为一个八面
8楼2013-12-13 08:50:21
