[求助] 什么工具可以精确在铁皮上画圆？ 已有2人参与

各位高手：
请教一个问题，需要将碳钢或不锈钢铁皮画圆后切割，半径1.5m左右，但工具却不好找
有什么合适的工具啊？
直接用圆规，倒也是可以，但圆规却找不到合适的，需要解决两个问题：
1.针脚需要扎到铁皮上，但却不容易定到一个点
2.半径尺寸不能精确到1mm以内

请机械专业的高手们推荐一个好用的工具
不胜感激
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
成王败寇；专注+坚持；用心生活
1楼 2013-12-06 11:30:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ahaqchenwei

金虫 (初入文坛)
引用回帖:
3楼: Originally posted by jqz0001 at 2013-12-06 12:51:43
土办法：两根钉子，一根没弹性的绳子，应该明白了吧

你们这办法明显比圆规还不靠谱啊！误差比圆规还差！
赞一下(1人) 回复此楼
12楼2013-12-09 09:03:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

baconhu

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你这不是自动切割吗？自动切割的数控编程就能实现。如果想画园不一定要用圆规啊，用根线，一点固定，另一端栓在一支笔上。铁皮上订一个钉能行不？如果不能破坏铁皮，就可以用磁铁，要人摁着
赞一下 回复此楼
2楼2013-12-06 12:39:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jqz0001

铁杆木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
土办法：两根钉子，一根没弹性的绳子，应该明白了吧
赞一下 回复此楼
我是一个很怕主动联系别人的人。如果我主动联系你，说明我很在乎你。如果我不能主动联系你，那是因为我不知道自己在你的心中是否重要。
3楼2013-12-06 12:51:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mengineer

木虫 (正式写手)
呵呵路过！

[ 发自小木虫客户端 ]
回复此楼
4楼2013-12-07 23:00:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
现在圆心打一洋冲眼，然后用细铁丝绑上画笔画线即可
赞一下 回复此楼
5楼2013-12-08 00:00:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海的梦

金虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
裁个硬纸板贴在上面
赞一下 回复此楼
6楼2013-12-08 11:01:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huaxuekong

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你要使用样冲子，就是废丝锥磨一个尖来定位，作为圆心，再就是用硬质合金的画规，还有用绳子也行，不过画具用硬质合金
赞一下 回复此楼
加油
7楼2013-12-08 11:45:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huaxuekong

金虫 (小有名气)

【答案】应助回帖

如果你的圆尺寸固定，那么我建议你用两个废丝锥或者废钻头自己做个固定尺寸画规，先找两根铁棍每个焊接一个丝锥（要细的）然后磨个尖，把另一端焊接一下弄成V字形，开口尺寸要注意，基本就哦了
赞一下 回复此楼
加油
8楼2013-12-08 11:56:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyf313

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1

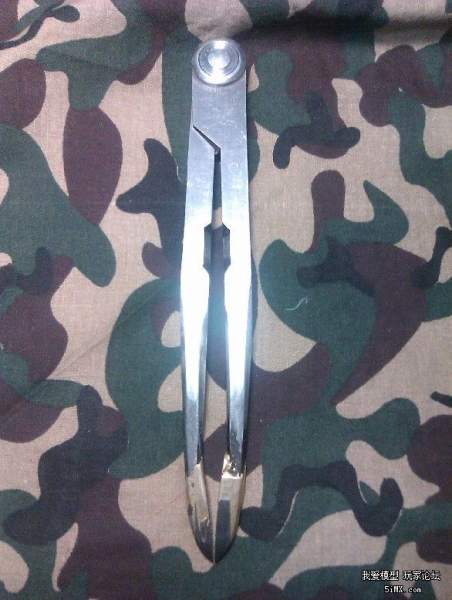

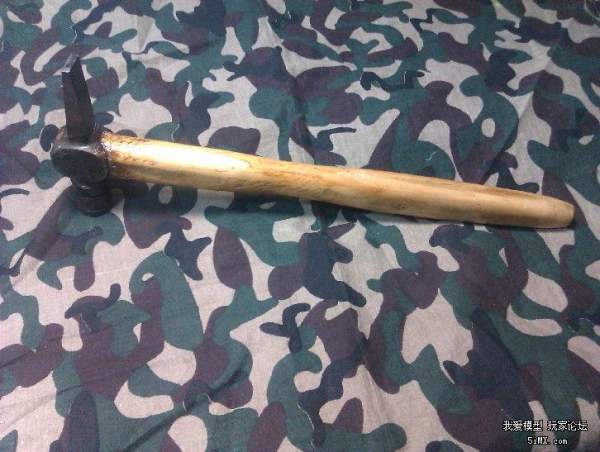

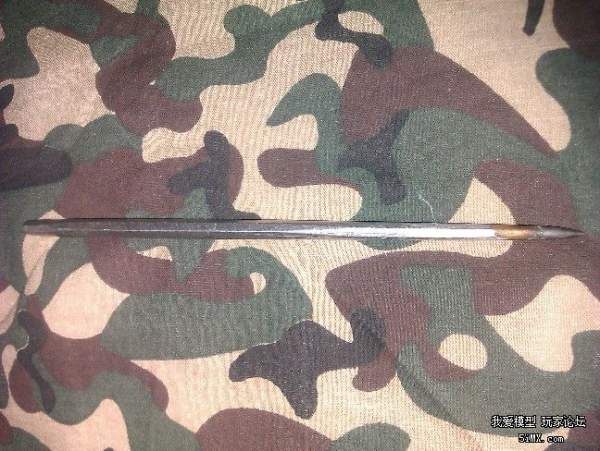

在模具制作前期有个工序叫划线，属于钳工常用工作，用到有划线工具，1，合金划规（用来画圆），2，合金针（用来打点）3，榔头（用来施力）。我在网上给你找了三种工具的图片供参考。另外如果半径为1.5m的圆的话，要求用精度1mm,还和你所用的切割工具精度有关。
什么工具可以精确在铁皮上画圆？


什么工具可以精确在铁皮上画圆？-1


什么工具可以精确在铁皮上画圆？-2
赞一下 回复此楼
nevergiveup！
9楼2013-12-08 13:39:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的心如水

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
画什么圆啊！随便钻孔，线切割得了！

[ 发自小木虫客户端 ]
赞一下 回复此楼
happy
10楼2013-12-08 18:16:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
