[求助]
单个螺栓—地基受力变形图，求虫友分析！可追加金币！
|
|

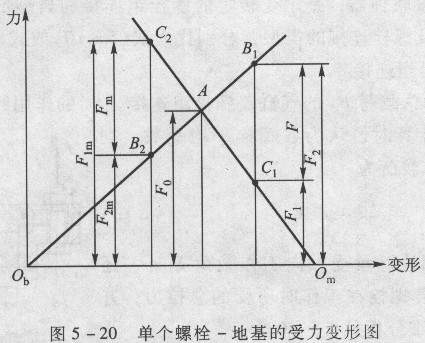

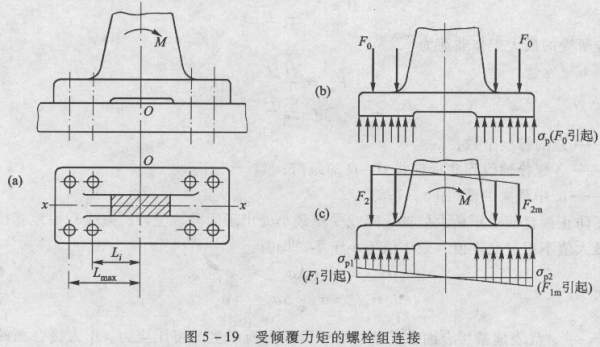

图5-19a为一受倾覆力矩的底板螺栓组连接。倾覆力矩肘作用在通过x-x轴并垂直于连接接合面的对称平面内。底板承受倾覆力矩前，由于螺栓已拧紧，螺栓受预紧力F。，有均匀的伸长；地基在各螺栓的Fo作用下，有均匀的压缩，如图5-19b所示。当底板受到倾覆力矩作用后，它绕轴线O-O倾转一个角度，假定仍保持为平面。此时，在轴线O-O左侧，地基被放松，螺栓被进一步拉伸；在右侧，螺栓被放松，地基被进一步压缩。底板的受力情况如图5-19c所示。 上述过程，可用单个螺栓一地基的受力变形图来表示，见图5-20。为简便起见，地基与底板的互相作用力以作用在各螺栓中心的集中力代表。如图所示，斜线ObA表示螺栓的受力变形线，斜线OmA表示地基的受力变形线。在倾覆力矩M作用以前，螺栓和地基的工作点都处于A点。底板上受到的合力为零。当底板上受到外加的倾覆力矩M后（相当于图5-19c的情况），在倾转轴线o-o左侧，螺栓与地基的工作点分别移至B1与C1点。两者作用到底板上的合力的大小等于螺栓的工作载荷F，方向向下。 问题就是，为什么在倾转轴线o-o左侧，螺栓与地基的工作点分别移至B1与C1点？也就是说，为什么地基受到的力减小，反而变形增大了呢？  120815_1263785061fFTc.jpg  120815_12637850593ea2.jpg |
