24小时热门版块排行榜

查看: 3053  |  回复: 9

顽皮豹

银虫 (小有名气)

[求助] 求高手解答酚醛树脂与乌洛托品的相关问题??? 有附图 已有3人参与

各位大神:

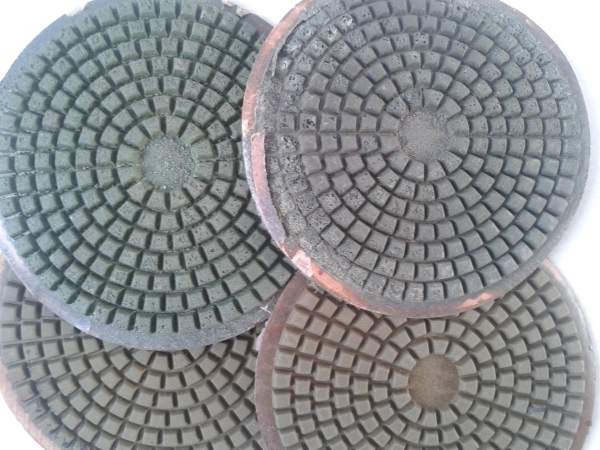

     您好。在制作金刚石树脂模具时,里面加入的酚醛树脂和乌洛托品在什么工艺条件下才能充分的发生化学反应??我现在做出的样品在180度的条件下,出来后表面有大量的气孔,而且很脆,极易折断。买了市场上别人的产品,都是好像塑料一样,柔韧性很好,我在这方面也做了很多的工作看了不少的资料但是还没有大的改进,现在不确定问题出在哪里?是提供的反应条件不合适,还是酚醛树脂与乌洛托品的比例有问题,还是它们作为结合剂在整体里面的含量没控制好,亦或是其它的各种填充物没有合适的添加???·············

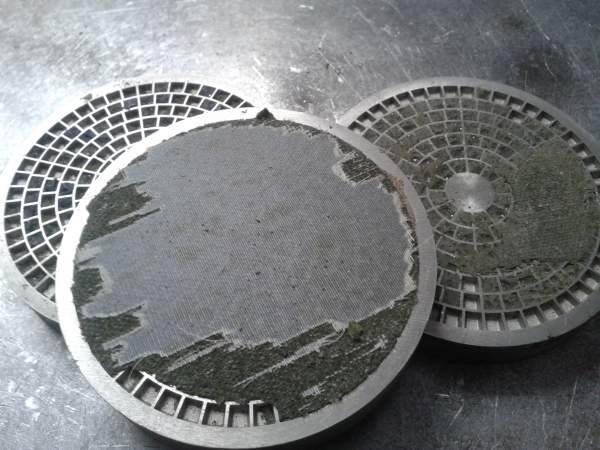

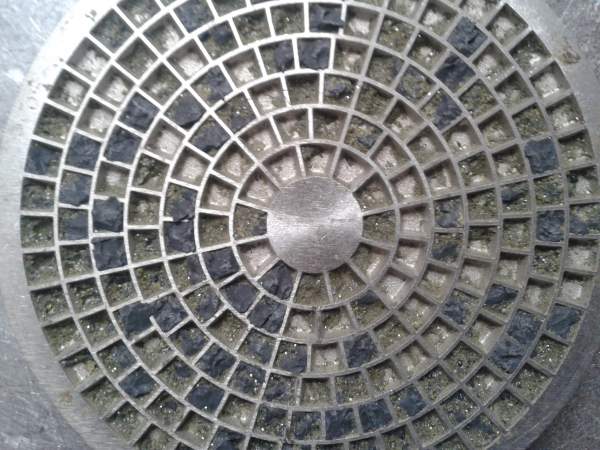

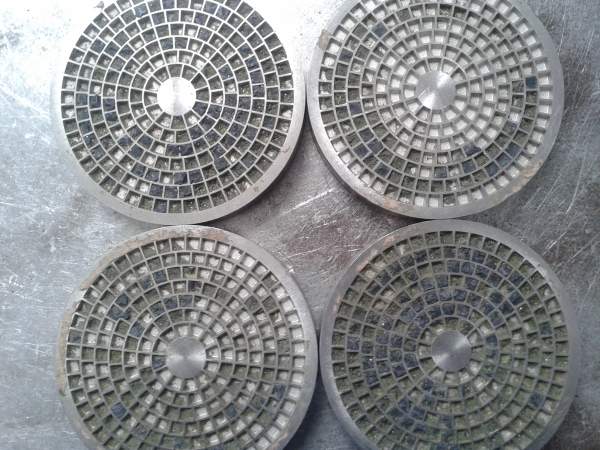

         还有上次提到的粘模具问题,现在附上图片,请给予指点迷津。。。
      还请高手给予指点。。在此谢谢······谢谢··············谢谢
求高手解答酚醛树脂与乌洛托品的相关问题???   有附图


求高手解答酚醛树脂与乌洛托品的相关问题???   有附图-1


求高手解答酚醛树脂与乌洛托品的相关问题???   有附图-2


求高手解答酚醛树脂与乌洛托品的相关问题???   有附图-3


求高手解答酚醛树脂与乌洛托品的相关问题???   有附图-4


求高手解答酚醛树脂与乌洛托品的相关问题???   有附图-5


求高手解答酚醛树脂与乌洛托品的相关问题???   有附图-6


求高手解答酚醛树脂与乌洛托品的相关问题???   有附图-7
回复此楼
天行健君子以自强不息,地势坤君子以厚德载物
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

橡胶人

荣誉版主 (文坛精英)

优秀版主优秀版主优秀版主

【答案】应助回帖

感谢参与,应助指数 +1
用乌洛托品为固化剂的酚醛树脂为线型酚醛树脂,线型酚醛树脂属热塑性树脂,软化点为85~95,其分子量分布比较宽。在碱性介质下,加入乌洛托品(六次甲基四氨)并加热,乌洛托品受热分解出的甲醛与未反应的邻、对位活性点反应,同时失水形成次甲基键桥,使树脂由热塑性转变为热固性树脂,进一步缩聚得到不溶不熔的体型结构固化产物。
2楼2013-12-05 17:02:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

顽皮豹

银虫 (小有名气)

引用回帖:
2楼: Originally posted by 橡胶人 at 2013-12-05 17:02:13
用乌洛托品为固化剂的酚醛树脂为线型酚醛树脂,线型酚醛树脂属热塑性树脂,软化点为85~95,其分子量分布比较宽。在碱性介质下,加入乌洛托品(六次甲基四氨)并加热,乌洛托品受热分解出的甲醛与未反应的邻、对位活 ...

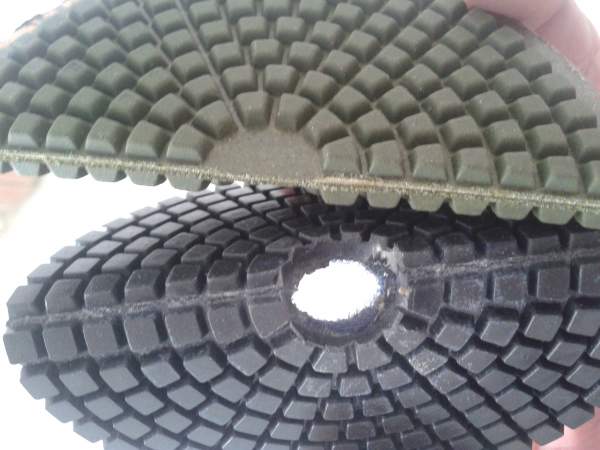

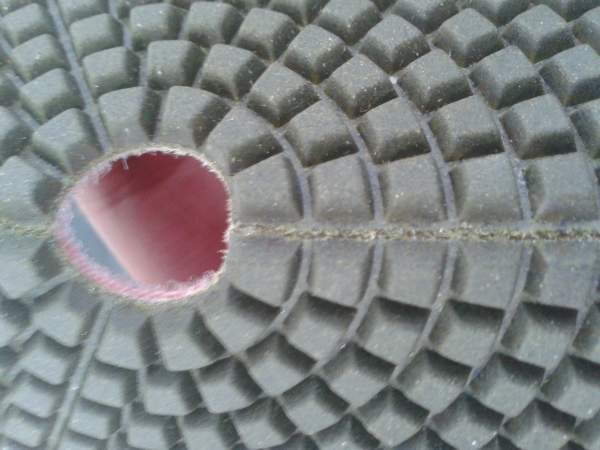

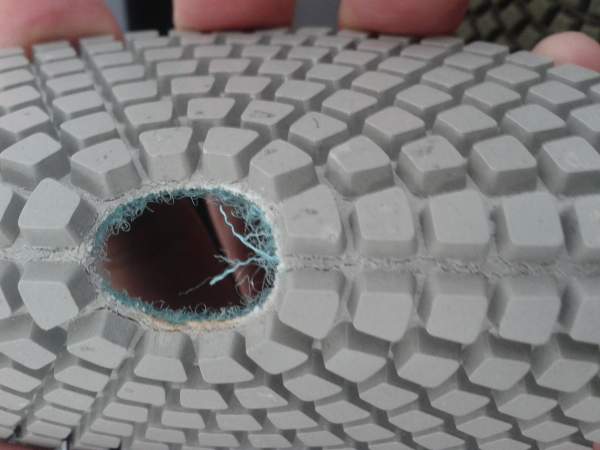

看上去好像没有反应,只是酚醛树脂和乌洛托品在热压条件下机械的压缩在一起,而没有热固化。原因未知啊,最后一幅图图片为别人做出来的,倒数第三个为我做出来的,差距怎么就那么大呢????/
天行健君子以自强不息,地势坤君子以厚德载物
3楼2013-12-06 08:46:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luopengnxz

至尊木虫 (著名写手)

出现气泡,可以试下在压制的时候开几次模排一下水蒸气。
4楼2013-12-16 11:46:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zaysuny

金虫 (小有名气)

【答案】应助回帖

制品出现气泡,有两个方面的问题,第一可能是乌洛托品过量,固化时放出过量的甲醛,水等小分子,第二就是你工艺的问题,就是排气不畅所造成的;柔韧性的问题就跟你的酚醛树脂品质相关了,是否经过增韧改性,或者填料中有没有增韧的添加剂,添加的计量是多少?这些都有关系,个人理解,希望对你有帮助
不停地进步,才是最好的稳定~~
5楼2013-12-20 10:43:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

顽皮豹

银虫 (小有名气)

引用回帖:
5楼: Originally posted by zaysuny at 2013-12-20 10:43:47
制品出现气泡,有两个方面的问题,第一可能是乌洛托品过量,固化时放出过量的甲醛,水等小分子,第二就是你工艺的问题,就是排气不畅所造成的;柔韧性的问题就跟你的酚醛树脂品质相关了,是否经过增韧改性,或者填料 ...

谢谢
天行健君子以自强不息,地势坤君子以厚德载物
6楼2013-12-20 15:08:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lovemysea

金虫 (小有名气)

【答案】应助回帖

你树脂质量不行吧,你用的哪家公司的,还有就是压制温度也有很大的关系?
离别之于爱情好比风之于火,它能将小火熄灭,能使大火熊熊燃烧!
7楼2014-04-12 16:07:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

顽皮豹

银虫 (小有名气)

引用回帖:
7楼: Originally posted by lovemysea at 2014-04-12 16:07:32
你树脂质量不行吧,你用的哪家公司的,还有就是压制温度也有很大的关系?

用的山东圣泉的6530A,2893A,2891A也试过,但是改性都不大,还是特别硬,依然是机械的压缩在一起,温度最高到180都试过了,改变不大。。真是很费解啊
天行健君子以自强不息,地势坤君子以厚德载物
8楼2014-04-12 16:14:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aotel12030

木虫 (职业作家)

楼主解决问题了没,遇到同样问题啦
快乐方向
9楼2014-09-01 15:16:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黄立军2008

木虫 (小有名气)

【答案】应助回帖

用乌洛托品为固化剂的酚醛树脂为线型酚醛树脂,线型酚醛树脂属热塑性树脂,软化点为85~95,其分子量分布比较宽。在碱性介质下,加入乌洛托品(六次甲基四氨)并加热,乌洛托品受热分解出的甲醛与未反应的邻、对位活性点反应,同时失水形成次甲基键桥,使树脂由热塑性转变为热固性树脂,进一步缩聚得到不溶不熔的体型结构固化产物。
    我是干化工的,也做过酚醛树脂,苯酚和甲醛在碱性条件下,发生反应首先生成的是水溶热固型酚醛树脂,是线型的,也就是说的A阶树脂,继续反应会交联成B型,再继续反应成体型,即C阶树脂,此时生成了俗称的电木了。
     我们这行业常用的是在酸性条件下生成的酚醛树脂,是热塑型的,加入乌洛托品使其变为热固型的
10楼2014-09-20 03:02:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 顽皮豹 的主题更新
信息提示
请填处理意见
