[求助] 炭纤维表面生长纳米碳管/纤维

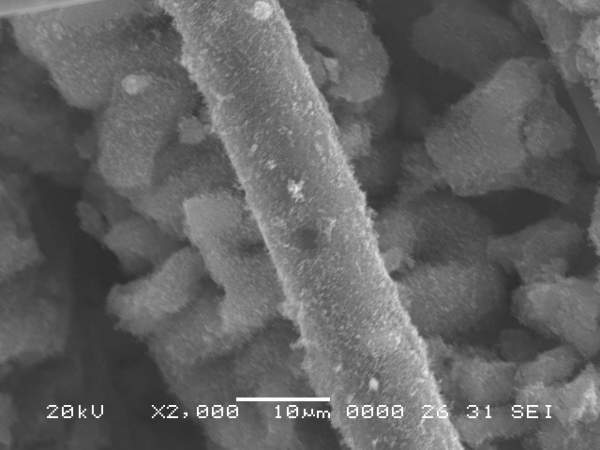

先在CF表面电镀镍，然后在600℃，以乙炔为碳源，CVD生长纳米碳管/纤维，反应时间为30min，下面是生长后的SEM图片，请各位分析下，表面的絮状物是不是纳米纤维？
最好那张图片是在氧化铝陶瓷片上加载催化剂后，经CVD反应后的照片，取出后薄片变黑，但是电镜下看不到纳米纤维，请各位帮忙分析下。
炭纤维表面生长纳米碳管/纤维


炭纤维表面生长纳米碳管/纤维-1


炭纤维表面生长纳米碳管/纤维-2


炭纤维表面生长纳米碳管/纤维-3

[ Last edited by ant_512 on 2013-12-4 at 10:03 ]
回复此楼

» 本帖@通知

@124685887 @bachier @congqin312 @dut_ameng @神魔流转 @fbqrdzs @gxytju2008 @kongjzh @kunpeng1782 ... 查看更多

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
stay hungry,stay foolish.
1楼 2013-12-04 09:58:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
124685887: 专家考核, 谢谢 2013-12-04 11:33:39
ant_512: 金币+5, ★有帮助, 奖励 2013-12-05 14:48:04
你的电镜太差了，加速电压又那么高，有碳管也很难看到的，换场发射低电压加到10万倍试试

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
2楼2013-12-04 10:29:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
ant_512: 金币+5, ★有帮助 2013-12-05 14:48:10
楼主做碳纳米管相关材料试验，怎么可能不高倍的扫描电镜？做这种东西，别说2000倍，就是两万倍也不够呀。要100000倍以上才好。
赞一下 回复此楼
3楼2013-12-04 11:41:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanofollower

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
ant_512: 金币+5, ★有帮助, 奖励 2013-12-05 14:47:49
扫描做得确实太差了，换好点儿电镜放大试试吧，或者直接TEM，尽管粗点儿，看看边缘还是可以的
赞一下 回复此楼
4楼2013-12-04 12:07:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

only77

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
ant_512: 金币+5, ★有帮助, 奖励！ 2013-12-05 14:47:34
我做过多壁碳纳米管的场发射电镜，4万倍能看的很清楚，单壁碳纳米管在5万倍下也能看清，你的图使用的倍数是有点小，不能辨认
赞一下 回复此楼
5楼2013-12-05 13:18:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qmgyc

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
应该是，只是你的倍数低了，没有说服力。
赞一下 回复此楼
6楼2013-12-06 02:28:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuan999

专家顾问 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
倍数太低了，而且你这电镜质量不行，最好用日立的场发射扫描电镜电镜照10万倍以上，最好还去做几个TEM，
赞一下 回复此楼
我~心~依~旧
7楼2013-12-06 11:42:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guxue

专家顾问 (知名作家)

学习使人进步

【答案】应助回帖

感谢参与，应助指数 +1
从图上看有很多絮状物，应该是纤维类的。但正如楼上各位所说的，分辨率太低了，不好判断。如果是显微的话，团聚也很严重，分散性不好。
赞一下 回复此楼
青出于蓝而胜于蓝
8楼2013-12-06 17:22:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

herujie2003jci

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
扫描电镜的质量太差，楼主需要重新仔细电镜观察！
赞一下 回复此楼
9楼2013-12-07 09:03:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
